船体结构规范计算书

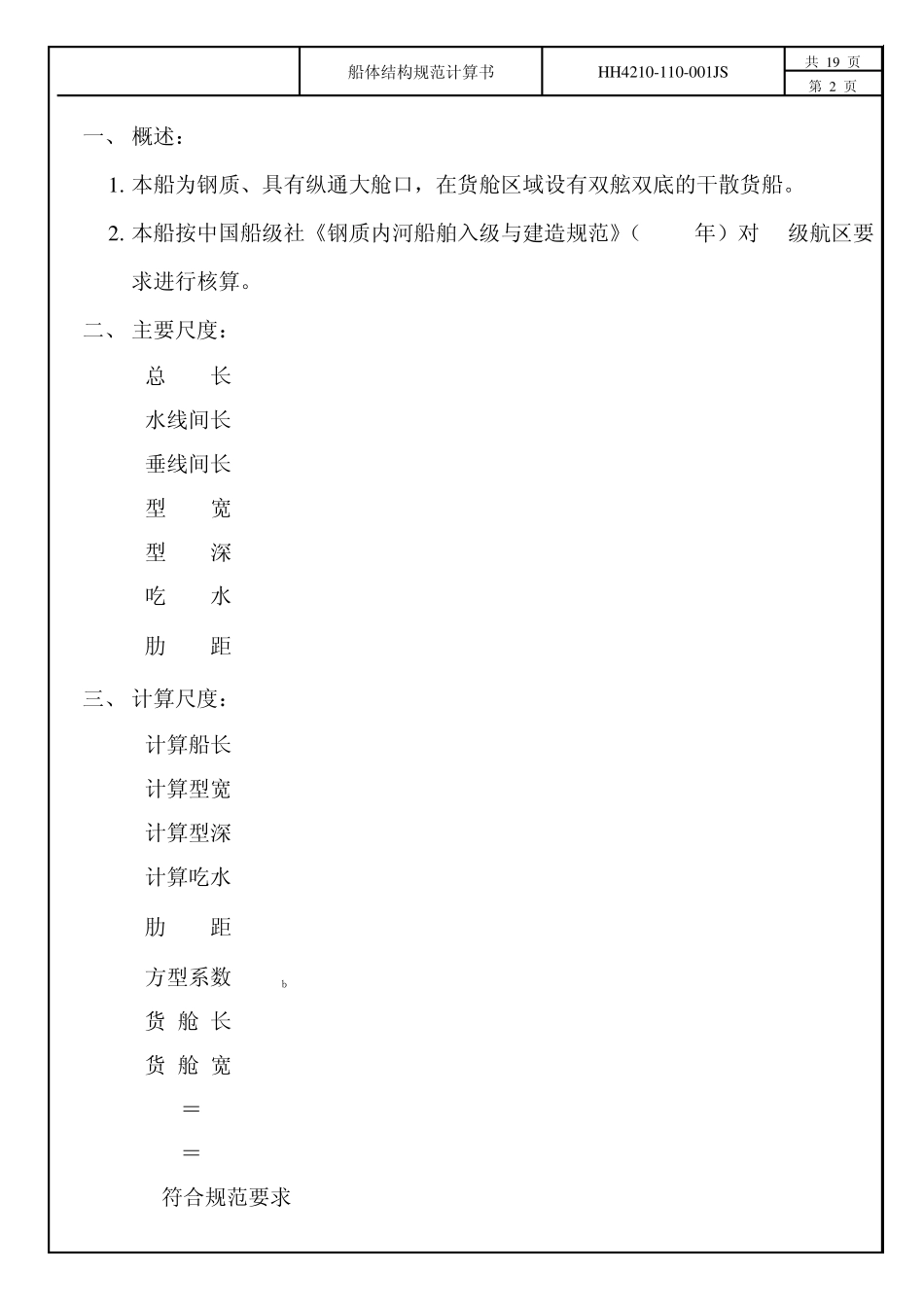

船体结构规范计算书 HH4210-110-001JS 共 19 页 第 2 页 一、 概述： 1. 本船为钢质、具有纵通大舱口，在货舱区域设有双舷双底的干散货船。 2. 本船按中国船级社《钢质内河船舶入级与建造规范》（1996年）对 A级航区要 求进行核算。 二、 主要尺度： 总 长 Loa 71.80 m 水线间长 LWL 69.60 m 垂线间长 Lbp 67.00 m 型 宽 B 13.00 m 型 深 D 6.10 m 吃 水 d 5.50 m 肋 距 s 0.50 0.60 m 三、 计算尺度： 计算船长 L 67.00 m 计算型宽 B 13.00 m 计算型深 D 6.10 m 计算吃水 d 5.50 m 肋 距 s 0.50 0.60 m 方型系数 Cｂ 0.80 货 舱 长 l1 38.40 m 货 舱 宽 b1 10.20 m L/D＝67.0/6.20=10.81<25 B/D＝13.20/6.20=2.13<4.0 符合规范要求 船体结构规范计算书 HH4210-110-001JS 共 19 页 第 3 页 四、 板 1. 外板： 1.1船底板（§9.3.1） 应不小于下列计算所得： 6.69mm6.96mm式中：a= 1α =0.05 β =3.90γ =1.00L= 67.00mK=0.85 s= 0.60m t＝ a( α L+β s＋γ ) =LKt 实取 t＝8mm ，主机座下的船底板，尾轴出口处的外板以及螺旋桨叶梢附近的外板实取 12mm。 1.2平板龙骨（§２.３.１.１） 7.96mm1.32m式中：t船底板=6.96mB= 13.20mt=t船底板+1=b=0.1B=平板龙骨厚度：平板龙骨宽度： 实取 t＝10 mm；b=1800 mm 1.3舭列板（§２.３.３） 与船底板相同 实取 t＝8 mm 1.4舷侧外板（§９.３.２.１） 舷侧外板的厚度在全船范围内与船底板厚度相同 实取 t=8 mm。 船体结构规范计算书 HH4210-110-001JS 共 19 页 第 4 页 1.5舷侧顶列板（§２.３.５.１） 7.14mm7.96mm式中：t舷侧外板=6.96mm t强力甲板边板=8.40mmt=0.85t强力甲板边板=t=t舷侧外板+1= 实取 t＝10 mm（10×1800） 1.6尾封板（§2.3.6.1） 尾封板厚度与尾部平板龙骨厚度相同，实取 10mm。 2. 内舷板及内底板 2.1内舷板（纵舱壁板）（§９.３.４.１） 与舷侧外板厚度相同,实取 t=8 mm 2.2内底板（§９.３.５） 10.35mm9.05mm式中： s=0.60mq=8.85mt1=6.96mml1=38.40mQ=2385.00tv =0.56m3/tt=1.3t1=qst5.5 实取 t＝12 mm 3. 甲板 １. 1船中货舱开口一侧强力甲板半剖面积 A 应不小于下式计算所得 （§９.４.１.２） 157.74cm2式中：α =0.3β =3.8B= 13.20mmL=67.00mm A=B(α L+β )/2= ...
