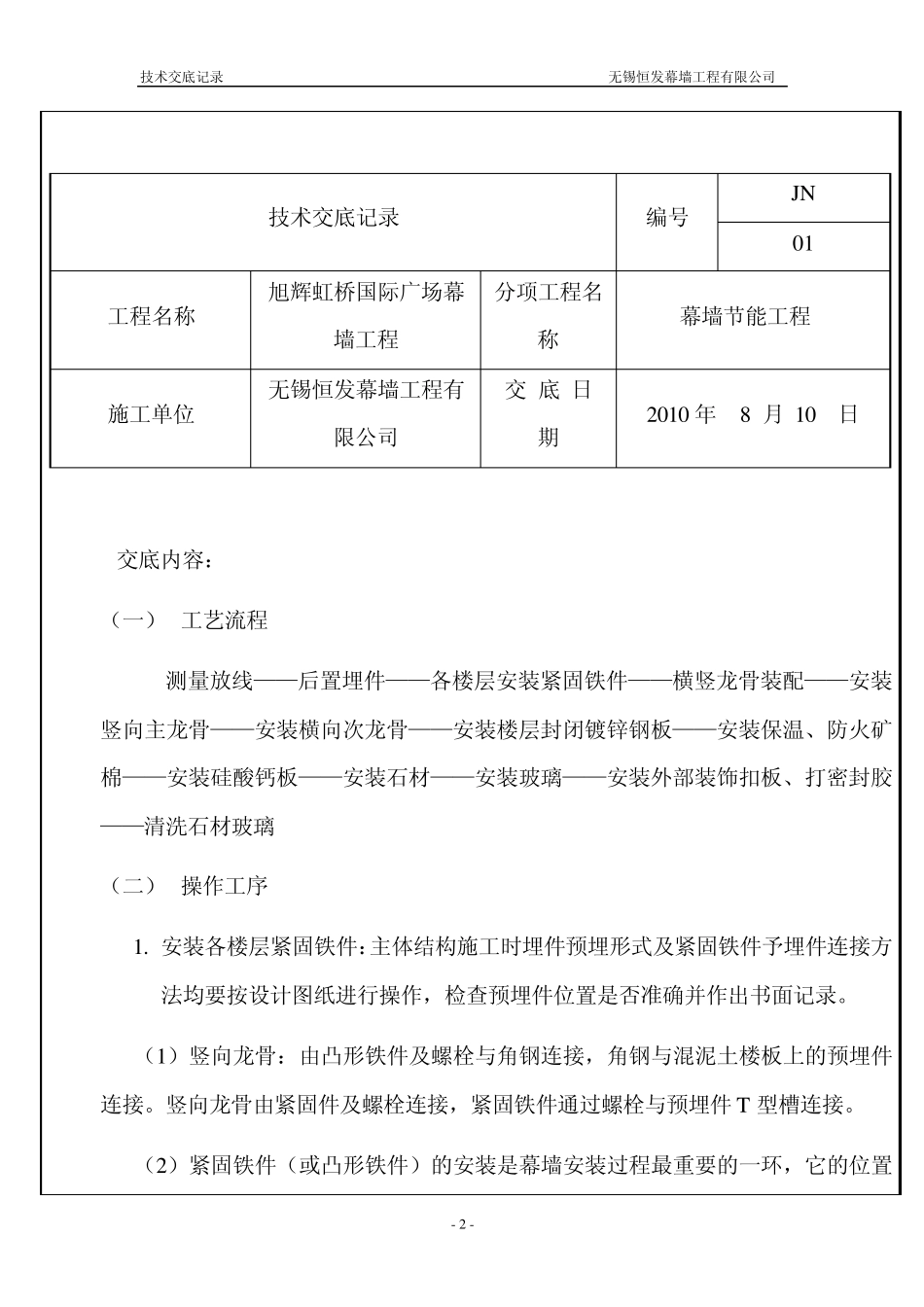

技术交底记录 无锡恒发幕墙工程有限公司 - 1 - 技术交底记录 无锡恒发幕墙工程有限公司 - 2 - 技术交底记录 编号 JN 01 工程名称 旭辉虹桥国际广场幕墙工程 分项工程名称 幕墙节能工程 施工单位 无锡恒发幕墙工程有限公司 交 底 日 期 2010 年 8 月 10 日 交底内容： （一） 工艺流程 测量放线——后置埋件——各楼层安装紧固铁件——横竖龙骨装配——安装竖向主龙骨——安装横向次龙骨——安装楼层封闭镀锌钢板——安装保温、防火矿棉——安装硅酸钙板——安装石材——安装玻璃——安装外部装饰扣板、打密封胶——清洗石材玻璃 （二） 操作工序 1. 安装各楼层紧固铁件：主体结构施工时埋件预埋形式及紧固铁件予埋件连接方法均要按设计图纸进行操作，检查预埋件位置是否准确并作出书面记录。 （1）竖向龙骨：由凸形铁件及螺栓与角钢连接，角钢与混泥土楼板上的预埋件连接。竖向龙骨由紧固件及螺栓连接，紧固铁件通过螺栓与预埋件 T 型槽连接。 （2）紧固铁件（或凸形铁件）的安装是幕墙安装过程最重要的一环，它的位置技术交底记录 无锡恒发幕墙工程有限公司 - 3 - 准确与否将直接影响幕墙的安装质量。安装时按已放好线的纵横向方向中心线进行紧固件与埋件连接。各层紧固件（或凸形铁件）外皮均在一条线垂直线上。 2 .竖向、横向龙骨装配：在龙骨安装之前，预先装配好以下连接件： （1 ）竖向主龙骨与紧固铁件之间的转接件，竖向主龙骨之间接头的铝插芯套筒连接件。 （2 ）横向次龙骨的连接件。主龙骨与次龙骨之间连接配件。各结点的连接件的连接方法要符合设计图纸要求，连接必须牢固，横平竖直。 3 . 竖向主连接龙骨：主龙骨由下往上安装，一般每两层为一整根，每层通过紧固铁件（或凸形铁件）与楼板连接。 （1 ）先将主龙骨竖起，上下两端的连接件对准紧固铁件（或凸形铁件）的螺栓孔，初拧螺栓。 （2 ）主龙骨可通过紧固铁件（或凸形铁件）和连接件的长螺栓孔上、下、左、右、进行调整，主龙骨上端对好楼层标高位置，左右中心线应与弹在楼板上的位置线相吻合，前后不出控制线，确保上下垂直。 （3 ）再用经纬仪校核后最后拧紧螺母，把所有连接螺栓、螺母、垫圈牢固。 （4 ）竖向龙骨之间用铝插芯套连接，接头处应留适当宽度的伸缩空隙，具体尺寸根据设计要求，接头处的上下龙骨中心线要对正。 （5 ）安装到最顶层之后，再用经纬仪校正一次，检查无误后，把所有竖向龙骨与结...
