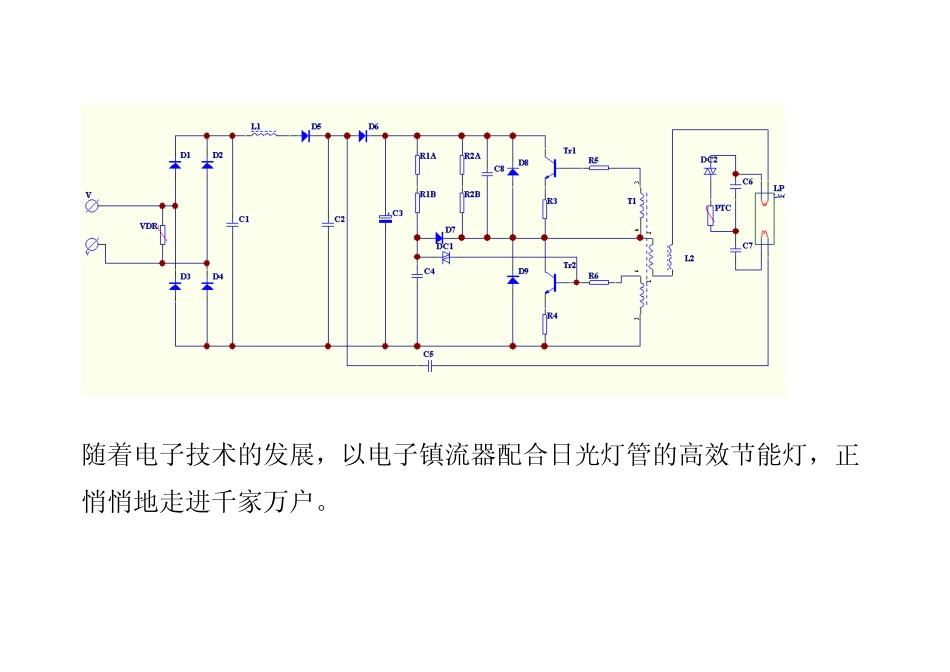

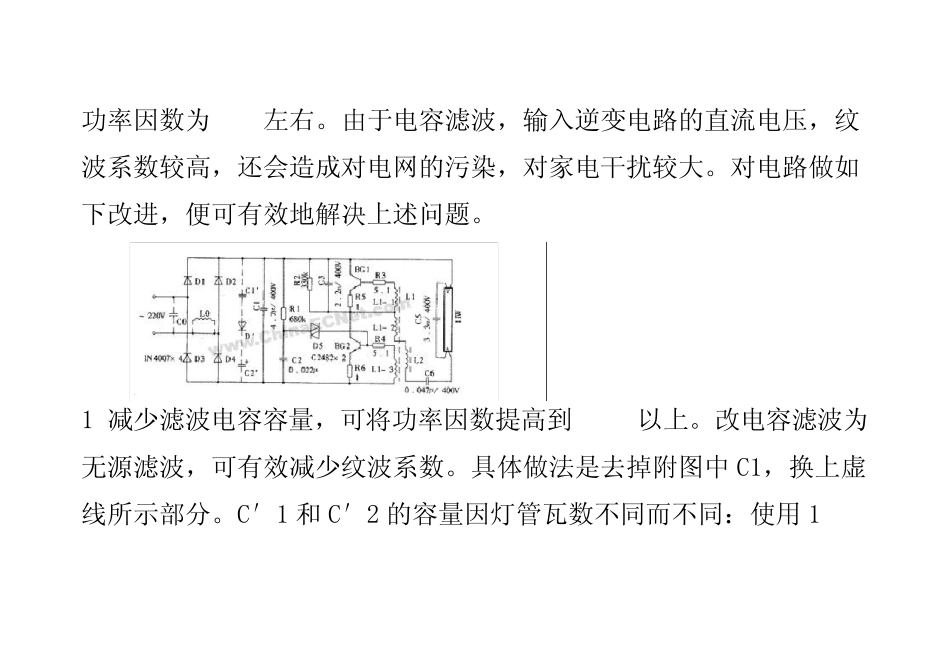

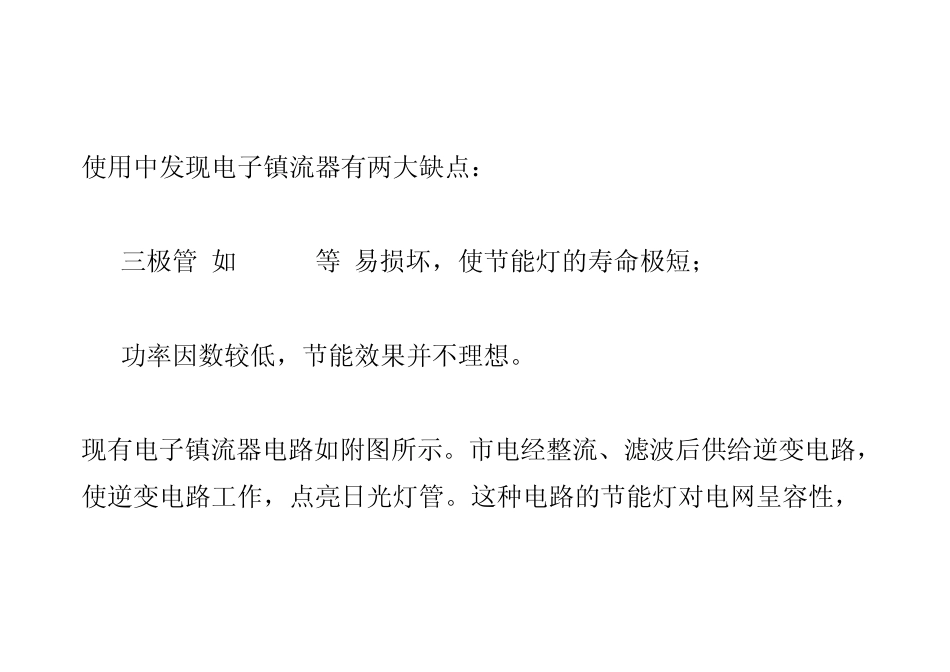

随着电子技术的发展,以电子镇流器配合日光灯管的高效节能灯,正悄悄地走进千家万户。 使用中发现电子镇流器有两大缺点: (1)三极管(如C2482等)易损坏,使节能灯的寿命极短; (2)功率因数较低,节能效果并不理想。 现有电子镇流器电路如附图所示。市电经整流、滤波后供给逆变电路,使逆变电路工作,点亮日光灯管。这种电路的节能灯对电网呈容性,功率因数为0.7左右。由于电容滤波,输入逆变电路的直流电压,纹波系数较高,还会造成对电网的污染,对家电干扰较大。对电路做如下改进,便可有效地解决上述问题。 1.减少滤波电容容量,可将功率因数提高到0.85以上。改电容滤波为无源滤波,可有效减少纹波系数。具体做法是去掉附图中C1,换上虚线所示部分。C′1 和 C′2 的容量因灯管瓦数不同而不同:使用 15W以下灯管C′1 和 C′2 为 4.7μ F/250V;使用 15~30W灯管时为10μ F/250V,使用 30W以上灯管时为 22μ F/250V。D′为 1N4007。 2.在交流 220V输入端串入电感线圈 L0,并入电容 C0,这样做能有效地抑制镇流器对电网的污染,并能在接通电源瞬间减小电流对三极管BG1、BG2的冲击,同时进一步提高了功率因数。 3.换用 C2258视放管代替原三极管C2482,效果良好。 4.经以上改进后,灯管亮度会降低。解决的办法是取下 L2的磁芯,垫上几层纸片再插回去,观察亮度变化。反复几次,直至亮度达到满意为止。最后用蜡将磁芯封住即可。
