芯片封装分类

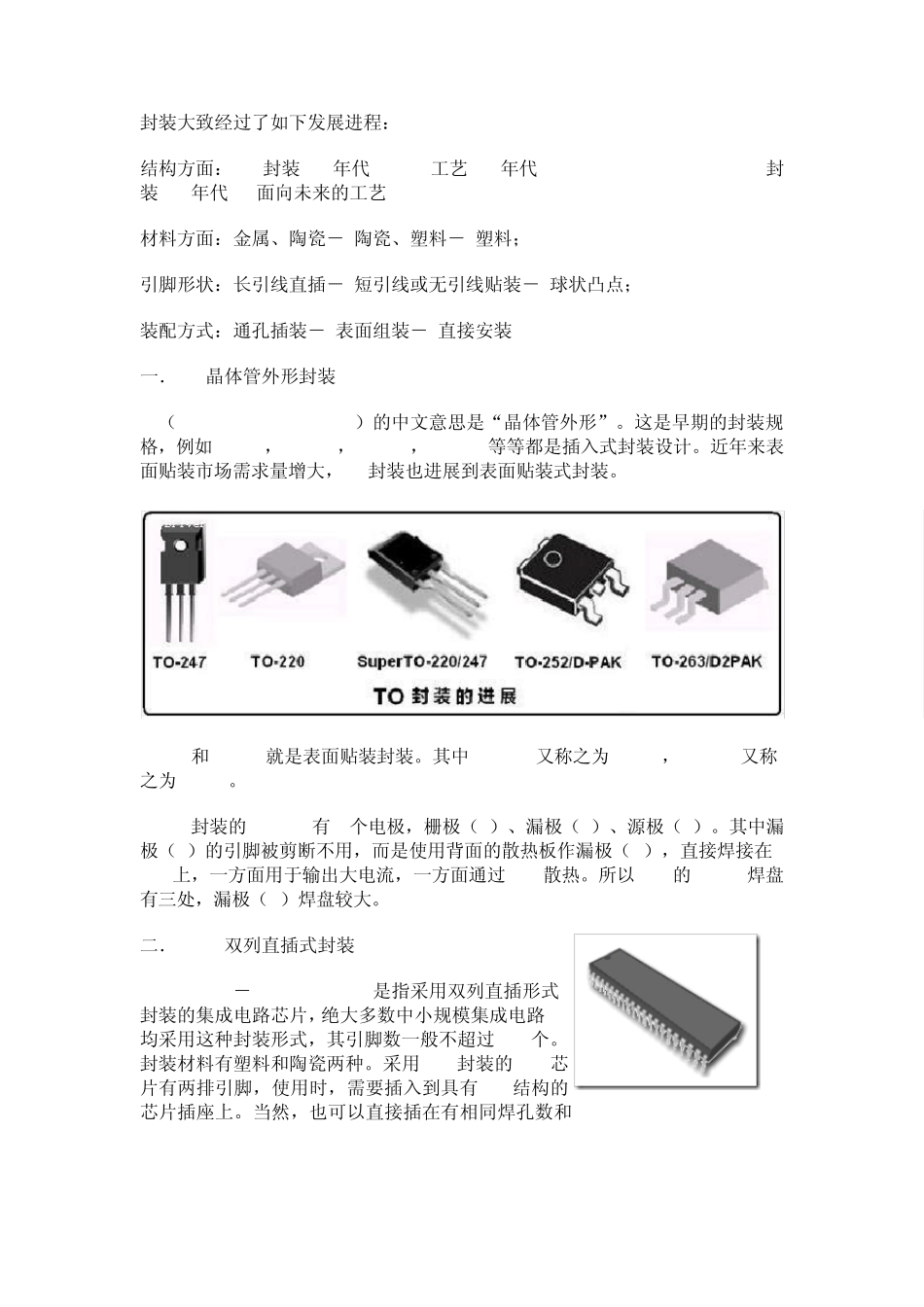

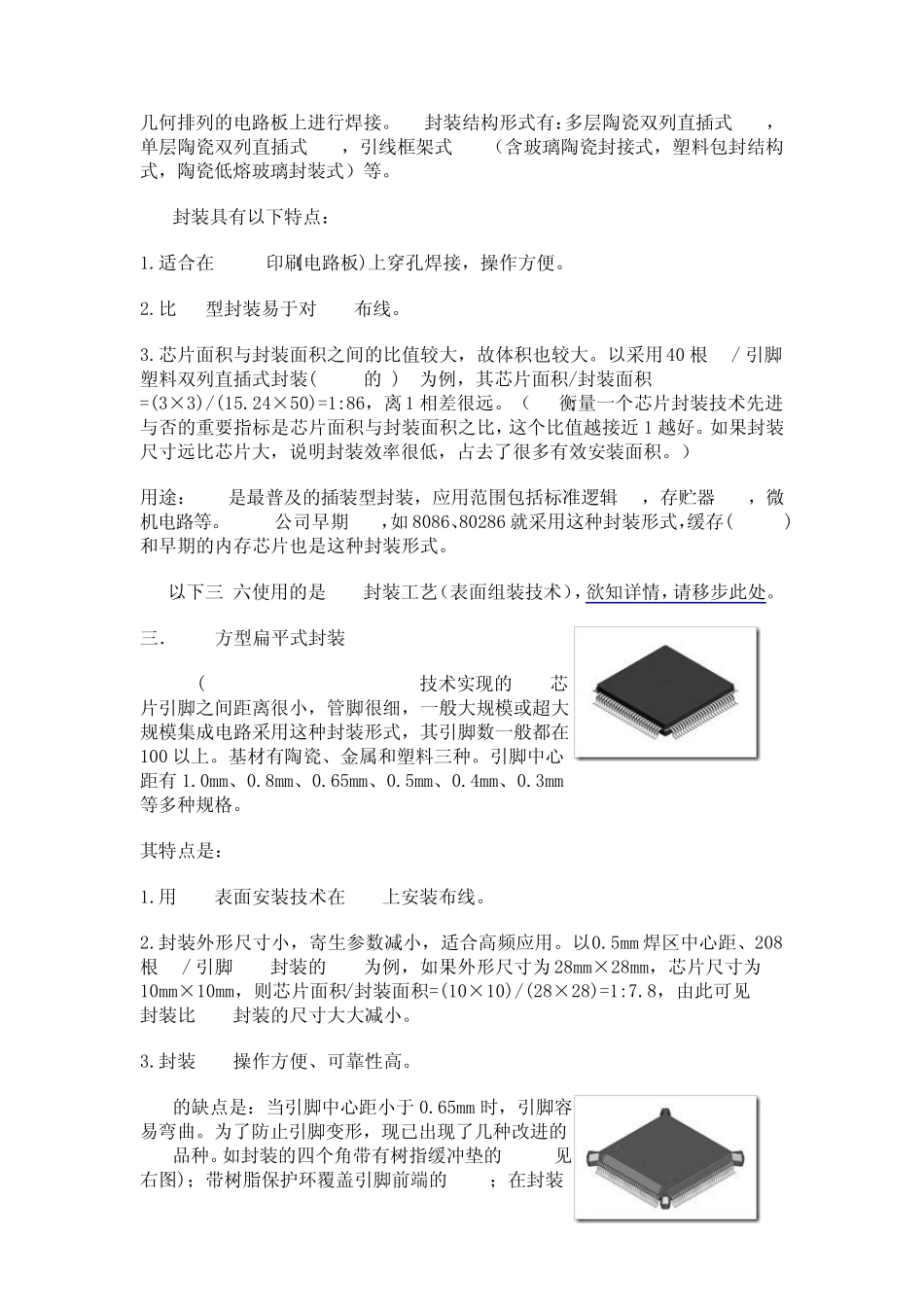

封装大致经过了如下发展进程： 结构方面：DIP封装(70年代)->SMT工艺(80年代 LCCC/PLCC/SOP/QFP)->BGA封装(90年代)->面向未来的工艺(CSP/MCM) 材料方面：金属、陶瓷－>陶瓷、塑料－>塑料； 引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点； 装配方式：通孔插装－>表面组装－>直接安装 一．TO 晶体管外形封装 TO（Transistor Out-line）的中文意思是“晶体管外形”。这是早期的封装规格，例如TO-92，TO-92L，TO-220，TO-252等等都是插入式封装设计。近年来表面贴装市场需求量增大，TO封装也进展到表面贴装式封装。 TO252和 TO263就是表面贴装封装。其中TO-252又称之为 D-PAK，TO-263又称之为 D2PAK。 D-PAK封装的MOSFET有 3个电极，栅极（G）、漏极（D）、源极（S）。其中漏极（D）的引脚被剪断不用，而是使用背面的散热板作漏极（D），直接焊接在PCB上，一方面用于输出大电流，一方面通过PCB散热。所以 PCB的D-PAK焊盘有三处，漏极（D）焊盘较大。 二． DIP 双列直插式封装 DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。封装材料有塑料和陶瓷两种。采用 DIP封装的CPU芯片有两排引脚，使用时，需要插入到具有DIP结构的芯片插座上。当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。DIP封装结构形式有：多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP（含玻璃陶瓷封接式，塑料包封结构式，陶瓷低熔玻璃封装式）等。 DIP封装具有以下特点： 1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。 2.比TO型封装易于对PCB布线。 3.芯片面积与封装面积之间的比值较大，故体积也较大。以采用40 根I/O引脚塑料双列直插式封装(PDIP)的CPU为例，其芯片面积/封装面积=(3×3)/(15.24×50)=1:86，离1 相差很远。（PS:衡量一个芯片封装技术先进与否的重要指标是芯片面积与封装面积之比，这个比值越接近 1 越好。如果封装尺寸远比芯片大，说明封装效率很低，占去了很多有效安装面积。） 用途：DIP是最普及的插装型封装，应用范围包括标准逻辑 IC，存贮器 LSI，微机电路等。Intel公司早期 CPU，如 8086、80286 就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。 PS.以下三~六使用的是 SMT封装工艺（表面组装技术），欲知详情，请移步此处。 三．QFP 方型扁平式封...
