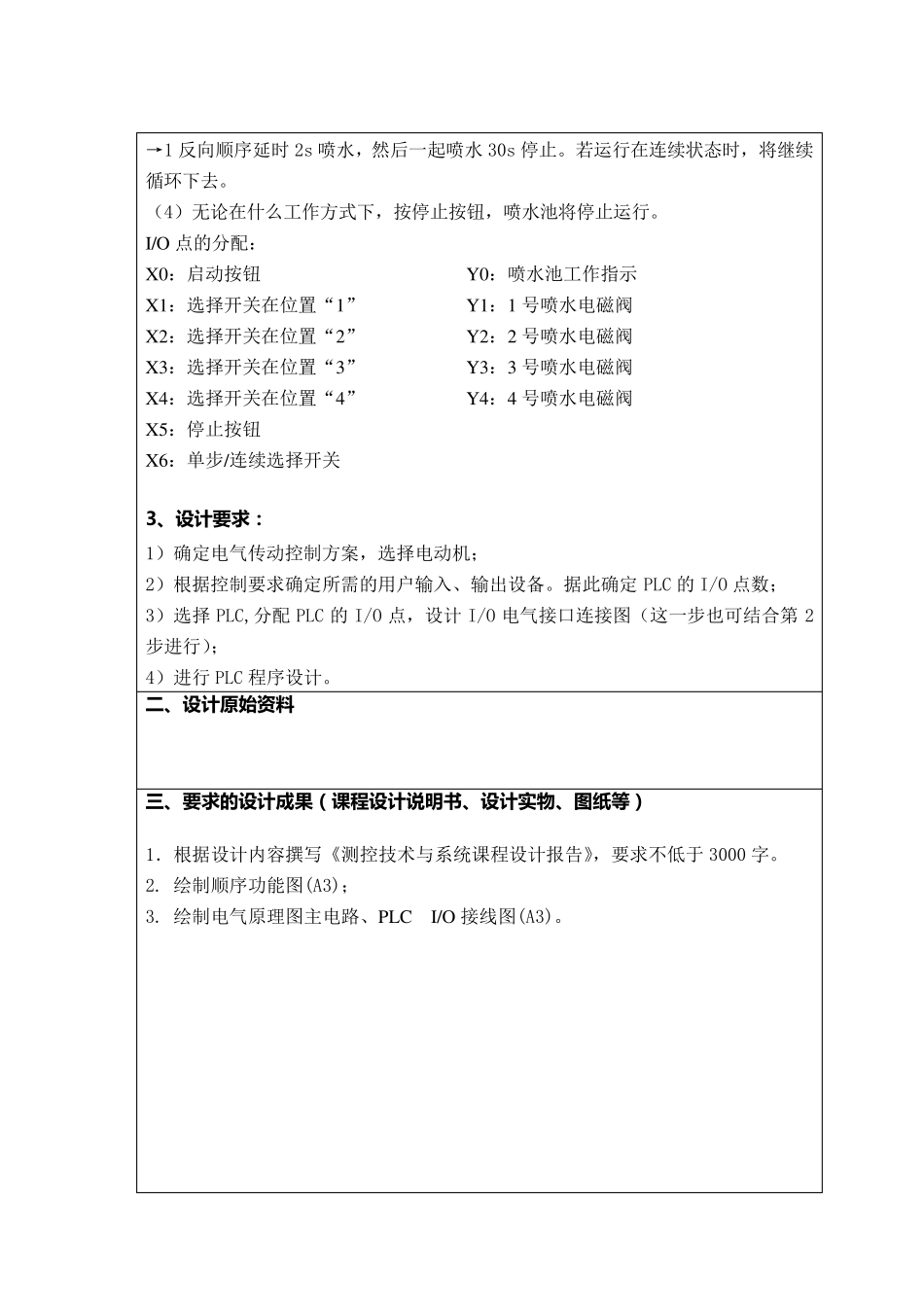

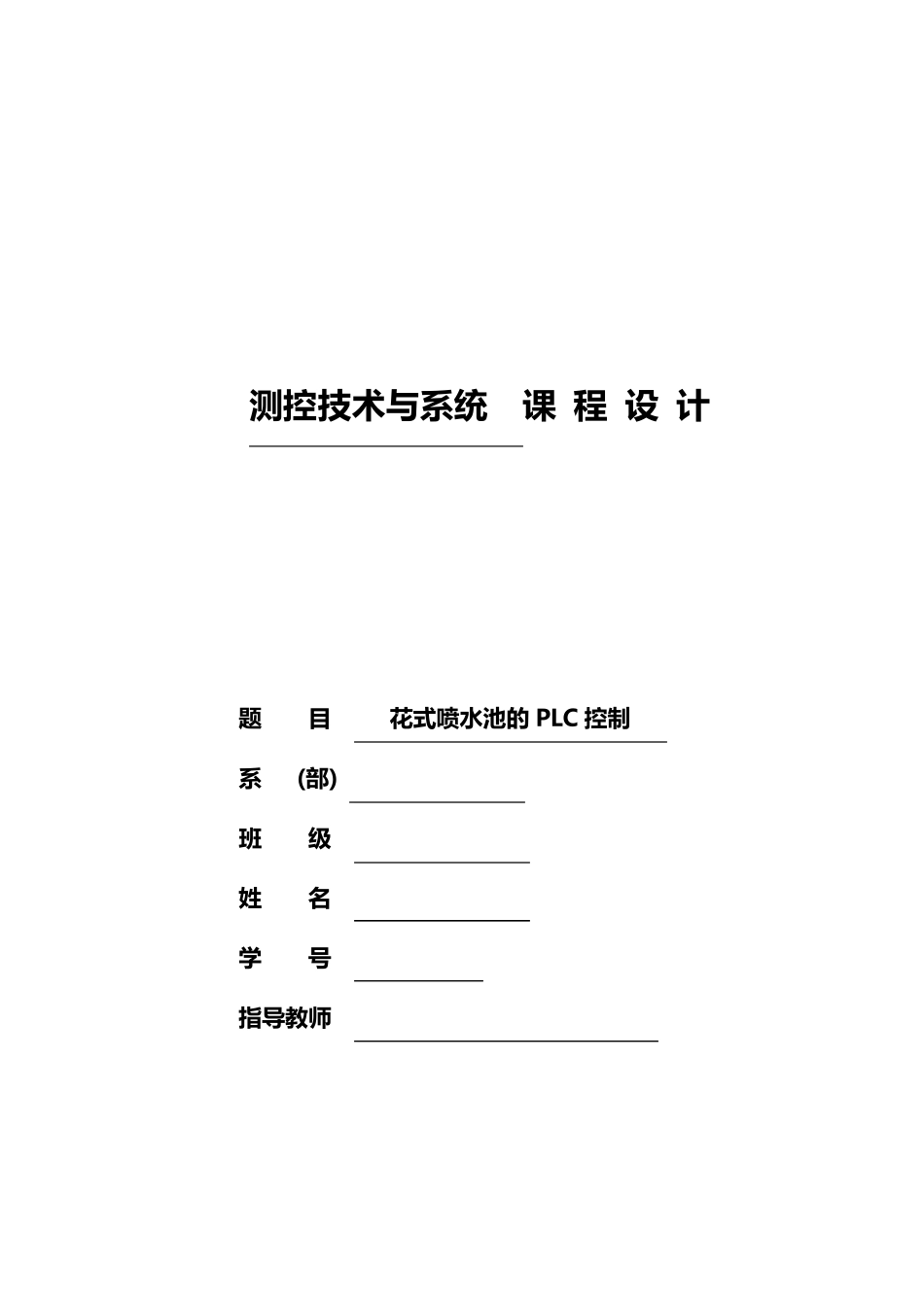

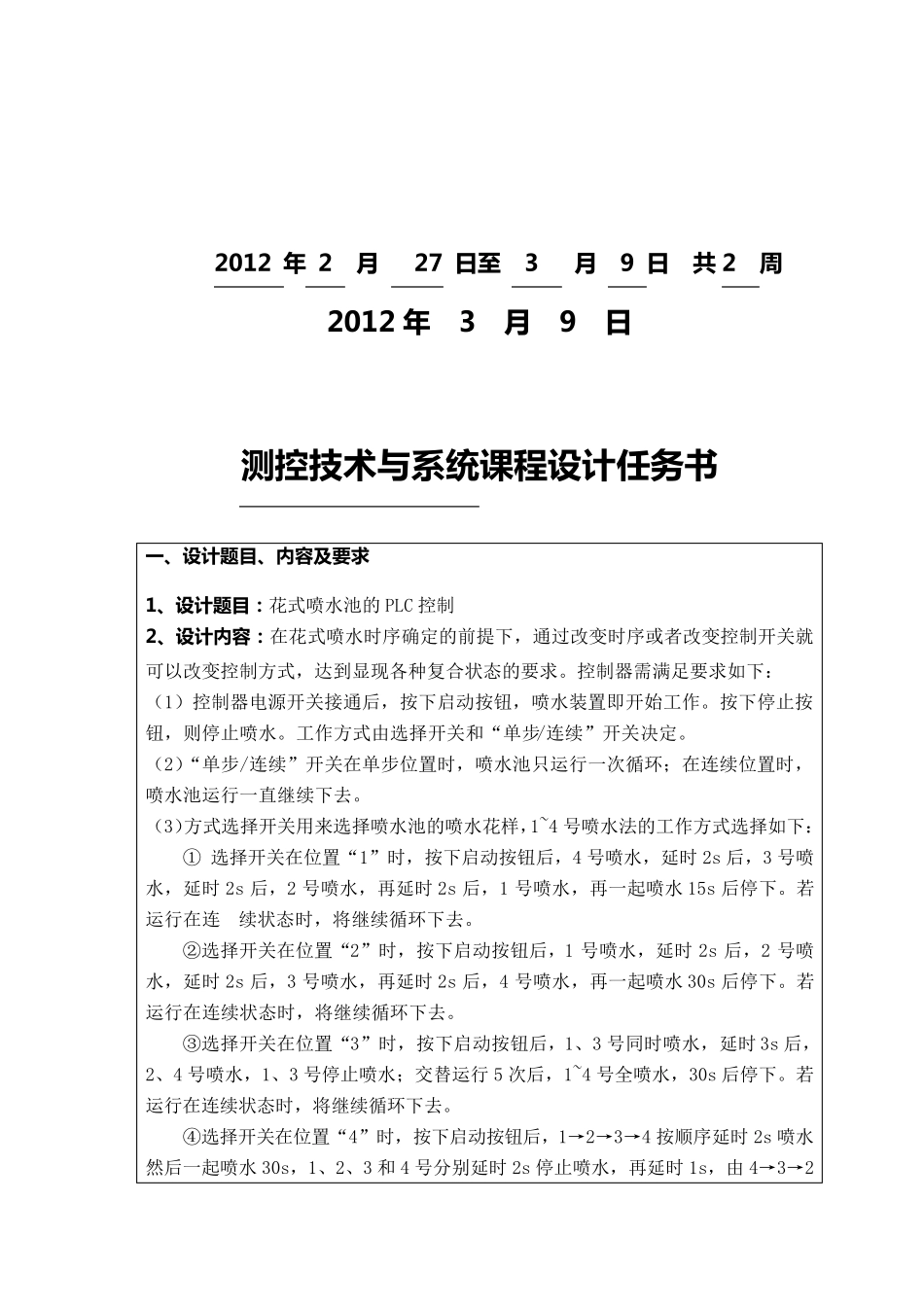

测 控 技 术 与系统 课 程 设 计 题 目 花式喷水池的 PLC 控 制 系 (部) 班 级 姓 名 学 号 指导教师 2012 年 2 月 27 日 至 3 月 9 日 共 2 周 2012 年 3 月 9 日 测 控 技 术 与 系 统 课 程 设 计 任 务 书 一 、设 计 题目、内容及要求 1、设 计 题目：花式喷水池的PLC 控制 2、设 计 内容：在花式喷水时序确定的前提下，通过改变时序或者改变控制开关就可以改变控制方式，达到显现各种复合状态的要求。控制器需满足要求如下： （1）控制器电源开关接通后，按下启动按钮，喷水装置即开始工作。按下停止按钮，则停止喷水。工作方式由选择开关和“单步/连续”开关决定。 （2）“单步/连续”开关在单步位置时，喷水池只运行一次循环；在连续位置时，喷水池运行一直继续下去。 （3）方式选择开关用来选择喷水池的喷水花样，1~4 号喷水法的工作方式选择如下： ① 选择开关在位置“1”时，按下启动按钮后，4 号喷水，延时2s 后，3 号喷水，延时2s 后，2 号喷水，再延时2s 后，1 号喷水，再一起喷水15s 后停下。若运行在连 续状态时，将继续循环下去。 ②选择开关在位置“2”时，按下启动按钮后，1 号喷水，延时2s 后，2 号喷水，延时2s 后，3 号喷水，再延时2s 后，4 号喷水，再一起喷水30s 后停下。若运行在连续状态时，将继续循环下去。 ③选择开关在位置“3”时，按下启动按钮后，1、3 号同时喷水，延时3s 后，2、4 号喷水，1、3 号停止喷水；交替运行 5 次后，1~4 号全喷水，30s 后停下。若运行在连续状态时，将继续循环下去。 ④选择开关在位置“4”时，按下启动按钮后，1→2→3→4 按顺序延时2s 喷水然后一起喷水30s，1、2、3 和4 号分别延时2s 停止喷水，再延时1s，由4→3→2 →1 反向顺序延时2s 喷水，然后一起喷水30s 停止。若运行在连续状态时，将继续循环下去。 （4）无论在什么工作方式下，按停止按钮，喷水池将停止运行。 I/O 点的分配： X 0：启动按钮 Y 0：喷水池工作指示 X 1：选择开关在位置“1” Y 1：1 号喷水电磁阀 X 2：选择开关在位置“2” Y 2：2 号喷水电磁阀 X 3：选择开关在位置“3” Y 3：3 号喷水电磁阀 X 4：选择开关在位置“4” Y 4：4 号喷水电磁阀 X 5：停止按钮 X 6：单步/连续选择开关 3、设计要求： 1）确定电气传动控制方案，选择电动机； 2）根据控制要求...
