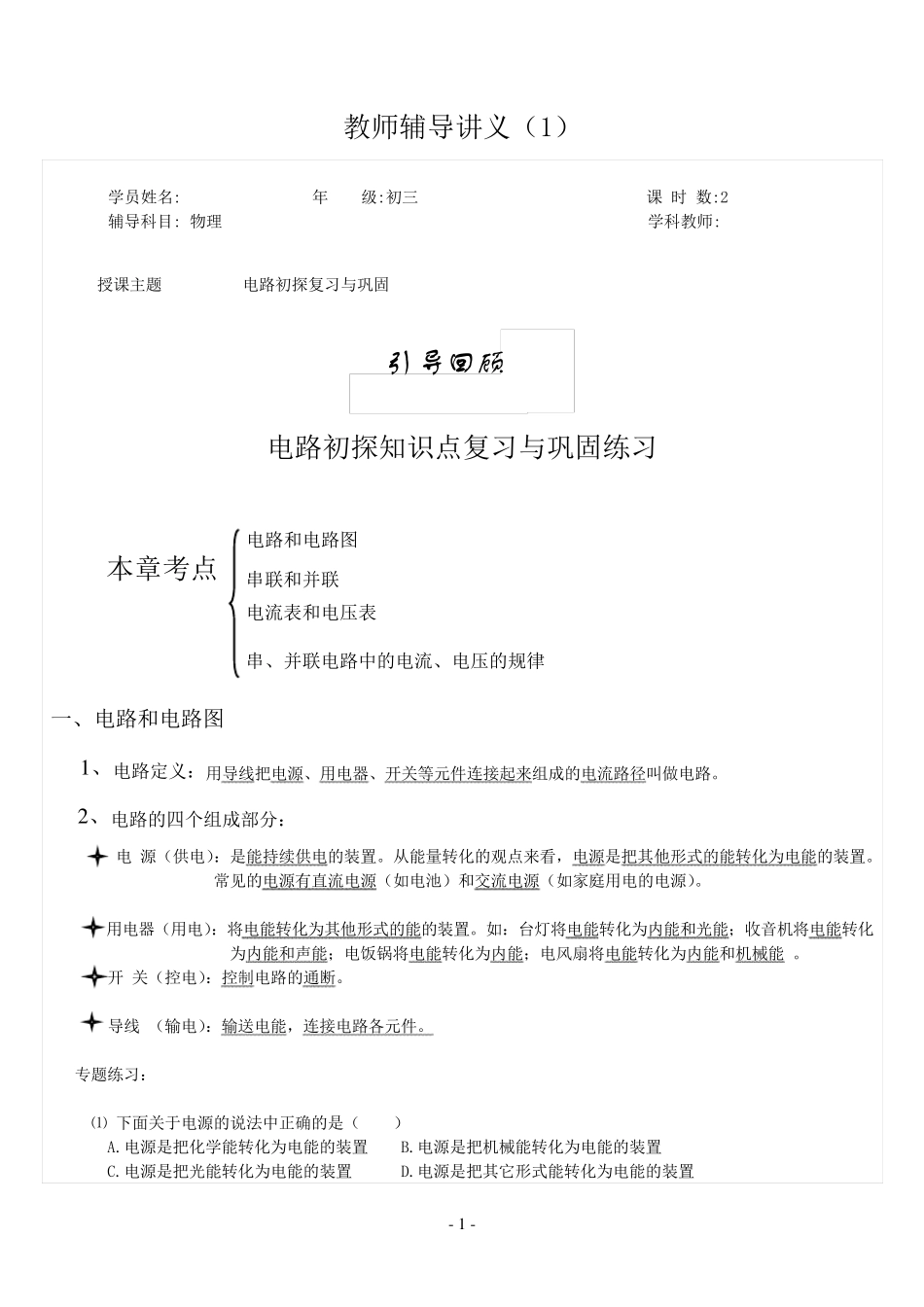

- 1 - 教 师 辅 导 讲 义 （ 1） 学 员 姓 名 : 年 级 :初 三 课 时 数 :2 辅 导 科 目 : 物 理 学 科 教 师 : 授 课 主 题 电 路 初 探 复 习 与 巩 固 引导回顾 电 路 初 探 知 识 点 复 习 与 巩 固 练 习 电 路 和 电 路 图 本 章 考 点 串 联 和 并 联 电 流 表 和 电 压 表 串 、 并 联 电 路 中 的 电 流 、 电 压 的 规 律 一 、 电 路 和 电 路 图 1 、 电 路 定 义 ： 用 导 线 把 电 源 、 用 电 器 、 开 关 等 元 件 连 接 起 来 组 成 的 电 流 路 径 叫 做 电 路 。 2 、 电 路 的 四 个 组 成 部 分 ： 电 源 （ 供 电 ）： 是 能 持 续 供 电 的 装 置 。 从 能 量 转 化 的 观 点 来 看 ， 电 源 是 把 其 他 形 式 的 能 转 化 为 电 能 的 装 置 。 常 见 的 电 源 有 直 流 电 源 （ 如 电 池 ） 和 交 流 电 源 （ 如 家 庭 用 电 的 电 源 ）。 用 电 器 （ 用 电 ）： 将 电 能 转 化 为 其 他 形 式 的 能 的 装 置 。 如 ： 台 灯 将 电 能 转 化 为 内 能 和 光 能 ； 收 音 机 将 电 能 转 化 为 内 能 和 声 能 ； 电 饭 锅 将 电 能 转 化 为 内 能 ； 电 风 扇 将 电 能 转 化 为 内 能 和 机 械 能 。 开 关 （ 控 电 ）： 控 制 电 路 的 通 断 。 导 线 （ 输电 ）： 输送电 能 ， 连 接 电 路 各元 件 。 专题 练 习 ： ⑴ 下面关 于电 源 的 说法中 正确的 是 （ ） A.电 源 是 把 化 学 能 转 化 为 电 能 的 装 置 B.电 源 是 把 机 械 能 转 化 为 电 能 的 装 置 C.电 源 是 把 光 能 转 化 为 电 能 的 装 置 D.电 源 是 把 其 它形 式 能 转 化 为 电 能 的 装 置 - 2 - 3 、电路的三种状态： 通路：接通的电路，电路中有电流，用电器工作。 断路：断开的电路，电路中无电流，用电器不工作。 短路：定义：电源两端或用电器两端直接用导线连接起来。 特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。...
