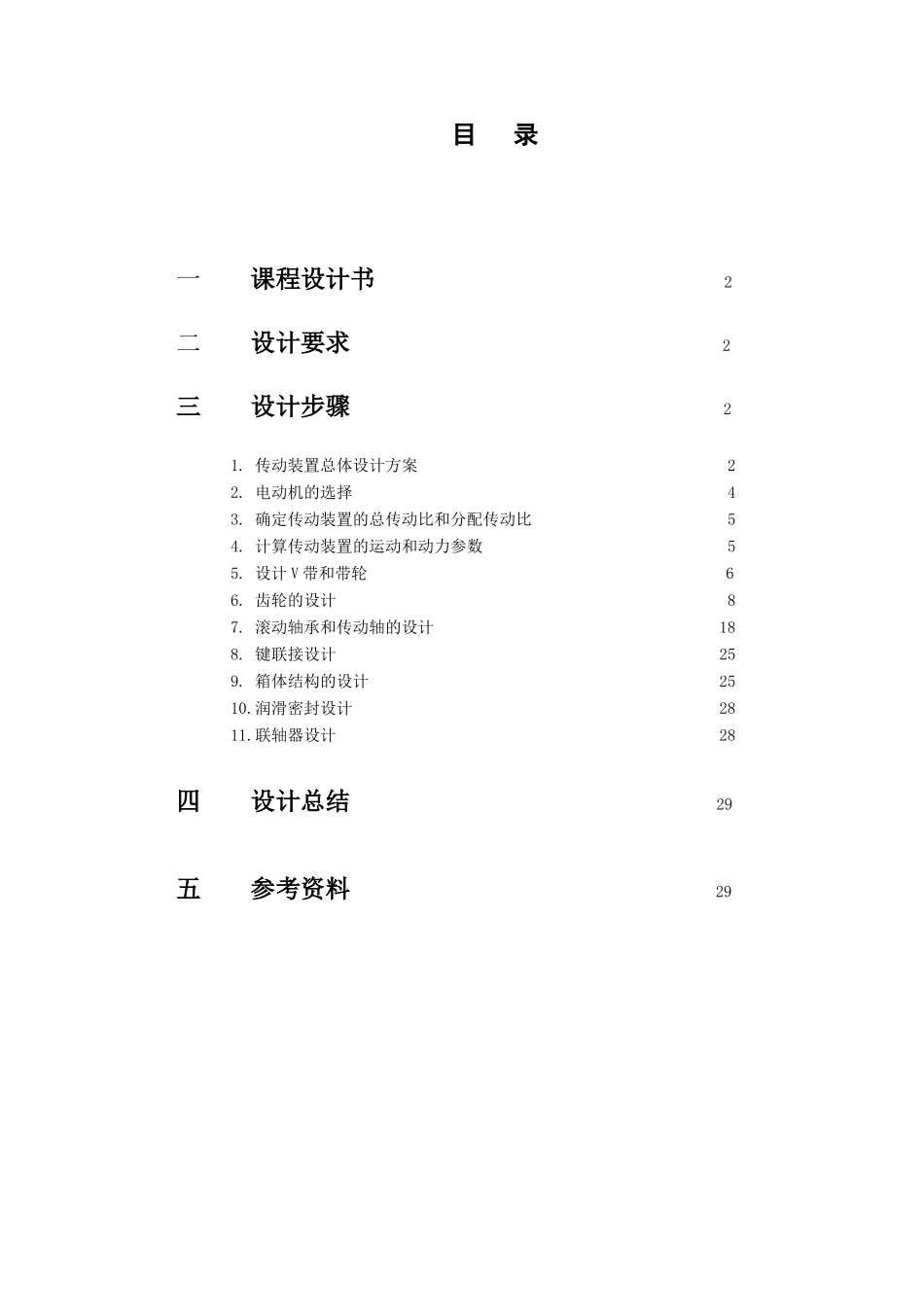

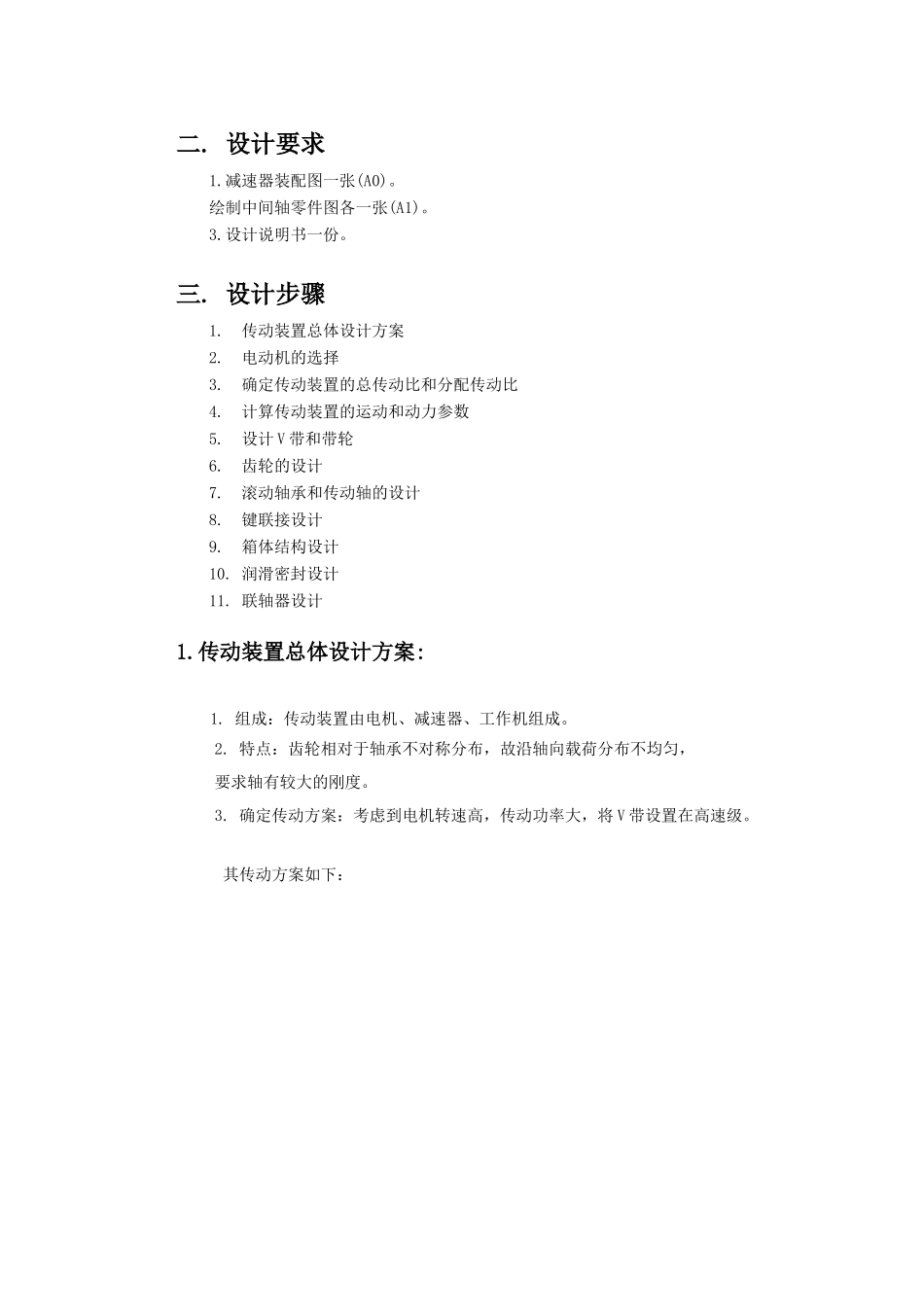

目 录一 课程设计书 2二 设计要求 2三 设计步骤 21. 传动装置总体设计方案 22. 电动机的选择 43. 确定传动装置的总传动比和分配传动比 54. 计算传动装置的运动和动力参数 55. 设计 V 带和带轮 66. 齿轮的设计 87. 滚动轴承和传动轴的设计 188. 键联接设计 259. 箱体结构的设计 2510.润滑密封设计 2811.联轴器设计 28四 设计总结 29五 参考资料 29一. 课程设计书设计课题:设计一用于带式输送机。输送机每天单班制工作,每班工作 8 小时,每年按 260 天计算。轴承寿命为齿轮寿命的 1/3∽1/4。表一:设 计 数 据组号123456运输带拉力 F /kN运 输 带 速 度 V/(m/s)鼓轮直径 D /mm250300350300250350使用年限 /年121010121012二. 设计要求1.减速器装配图一张(A0)。绘制中间轴零件图各一张(A1)。3.设计说明书一份。三. 设计步骤1. 传动装置总体设计方案2. 电动机的选择3. 确定传动装置的总传动比和分配传动比4. 计算传动装置的运动和动力参数5. 设计 V 带和带轮6. 齿轮的设计7. 滚动轴承和传动轴的设计8. 键联接设计9. 箱体结构设计10. 润滑密封设计11. 联轴器设计1.传动装置总体设计方案:1. 组成:传动装置由电机、减速器、工作机组成。2. 特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。3. 确定传动方案:考虑到电机转速高,传动功率大,将 V 带设置在高速级。 其传动方案如下:图一:(传动装置总体设计图)初步确定传动系统总体方案如:传动装置总体设计图所示。选择 V 带传动和二级圆柱斜齿轮减速器(展开式)。传动装置的总效率查手册第 3 页表 1-7:-带传动效率:-每对轴承传动效率:-圆柱齿轮的传动效率:-联轴器的传动效率:—卷筒的传动效率:=××××=;为 V 带的效率,为第一对轴承的效率,为第二对轴承的效率,为第三对轴承的效率,为每对齿轮啮合传动的效率(齿轮为 7 级精度,油脂润滑.因是薄壁防护罩,采纳开式效率计算)。2.电动机的选择电动机所需工作功率为: P =P/η =1900×1000×=, 执行机构的曲柄转速为n===min,经查表按推举的传动比合理范围,V 带传动的传动比 i =2~4,二级圆柱齿轮减速器传动比 i =8~40,则总传动比合理范围为 i =i * i =(2*8)~(4*40)=16~160,电动机转速的可选范围为 n =i ×n=(16~160)×=~min。综合考虑电动机和传动装置的尺寸、重量、价格和带传...
