仪表盘、仪表箱、操纵台安装工程检验批质量验收记录表

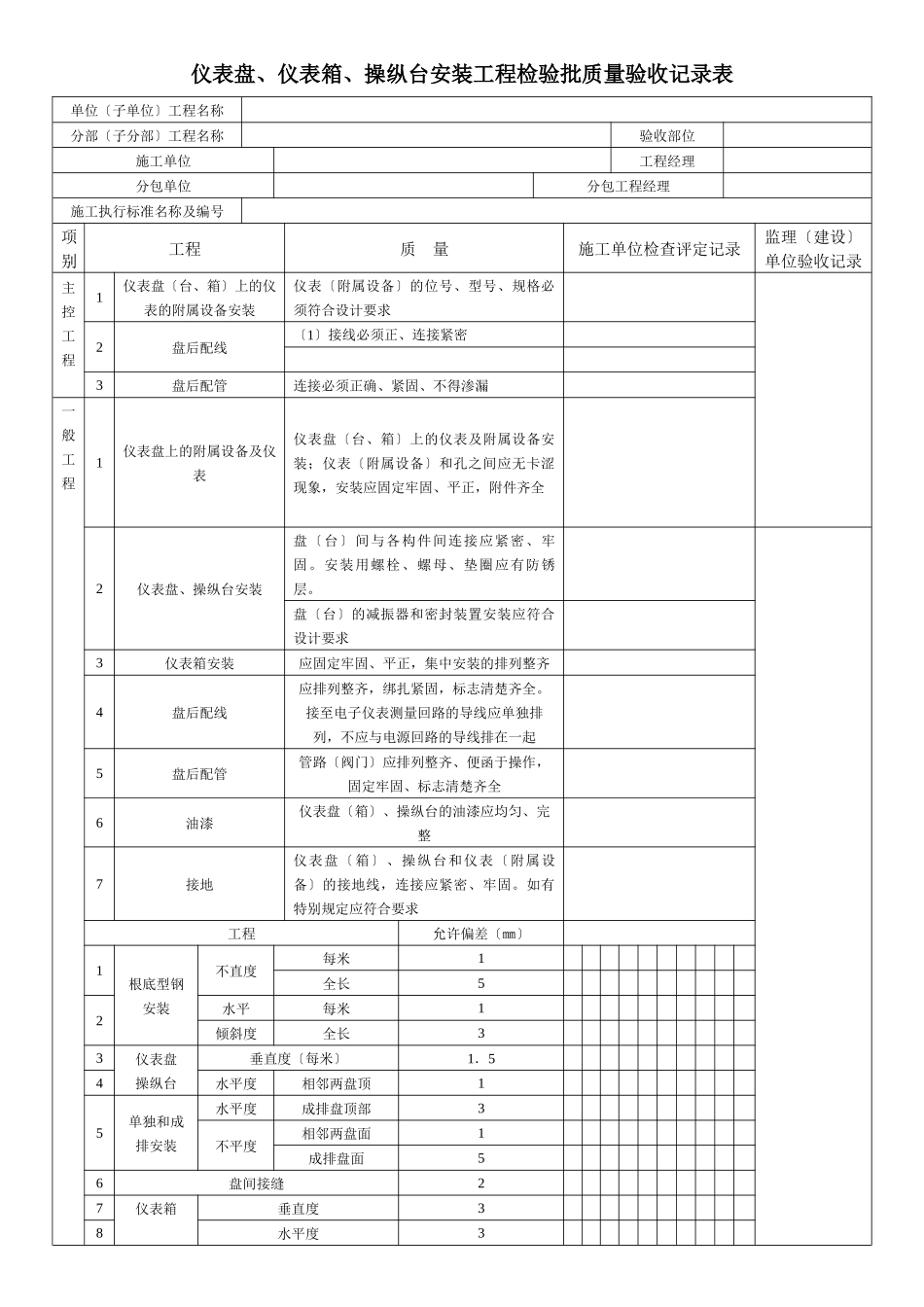

仪表盘、仪表箱、操纵台安装工程检验批质量验收记录表_第1页
1/2

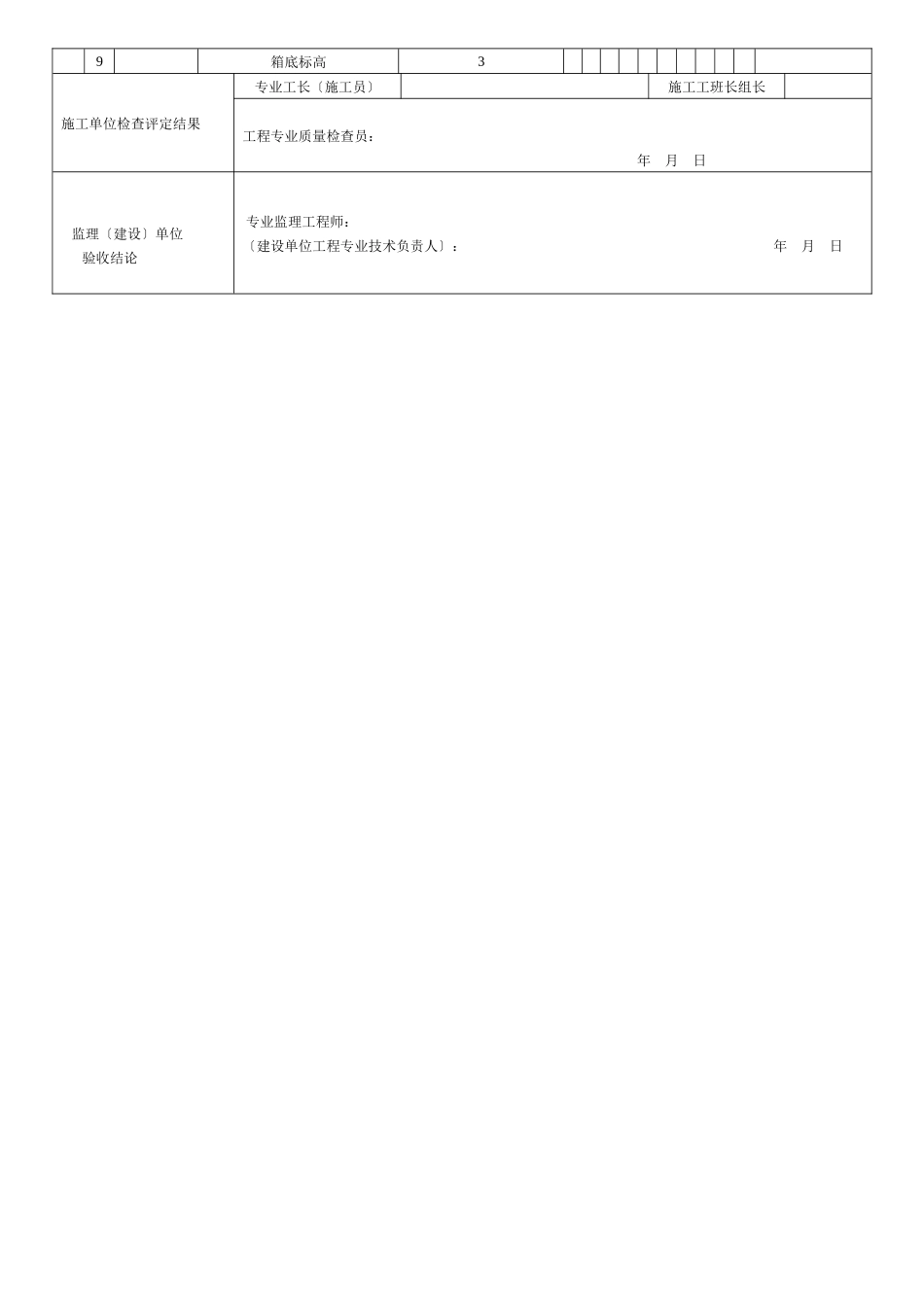

仪表盘、仪表箱、操纵台安装工程检验批质量验收记录表_第2页
2/2
仪表盘、仪表箱、操纵台安装工程检验批质量验收记录表单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号项别工程质 量施工单位检查评定记录监理〔建设〕单位验收记录主控工程1仪表盘〔台、箱〕上的仪表的附属设备安装仪表〔附属设备〕的位号、型号、规格必须符合设计要求2 盘后配线〔1〕接线必须正、连接紧密3盘后配管连接必须正确、紧固、不得渗漏一般工程1仪表盘上的附属设备及仪表仪表盘〔台、箱〕上的仪表及附属设备安装;仪表〔附属设备〕和孔之间应无卡涩现象,安装应固定牢固、平正,附件齐全2仪表盘、操纵台安装盘〔台〕间与各构件间连接应紧密、牢固。安装用螺栓、螺母、垫圈应有防锈层。盘〔台〕的减振器和密封装置安装应符合设计要求3仪表箱安装应固定牢固、平正,集中安装的排列整齐4盘后配线应排列整齐,绑扎紧固,标志清楚齐全。接至电子仪表测量回路的导线应单独排列,不应与电源回路的导线排在一起5盘后配管管路〔阀门〕应排列整齐、便函于操作,固定牢固、标志清楚齐全6油漆仪表盘〔箱〕、操纵台的油漆应均匀、完整7接地仪表盘〔箱〕、操纵台和仪表〔附属设备〕的接地线,连接应紧密、牢固。如有特别规定应符合要求工程允许偏差〔㎜〕1根底型钢安装不直度每米1全长52水平每米1倾斜度全长33仪表盘操纵台垂直度〔每米〕1.54水平度相邻两盘顶15单独和成排安装水平度成排盘顶部3不平度相邻两盘面1成排盘面56盘间接缝27仪表箱垂直度38水平度39箱底标高3施工单位检查评定结果专业工长〔施工员〕施工工班长组长 工程专业质量检查员: 年 月 日 监理〔建设〕单位 验收结论 专业监理工程师:〔建设单位工程专业技术负责人〕: 年 月 日
