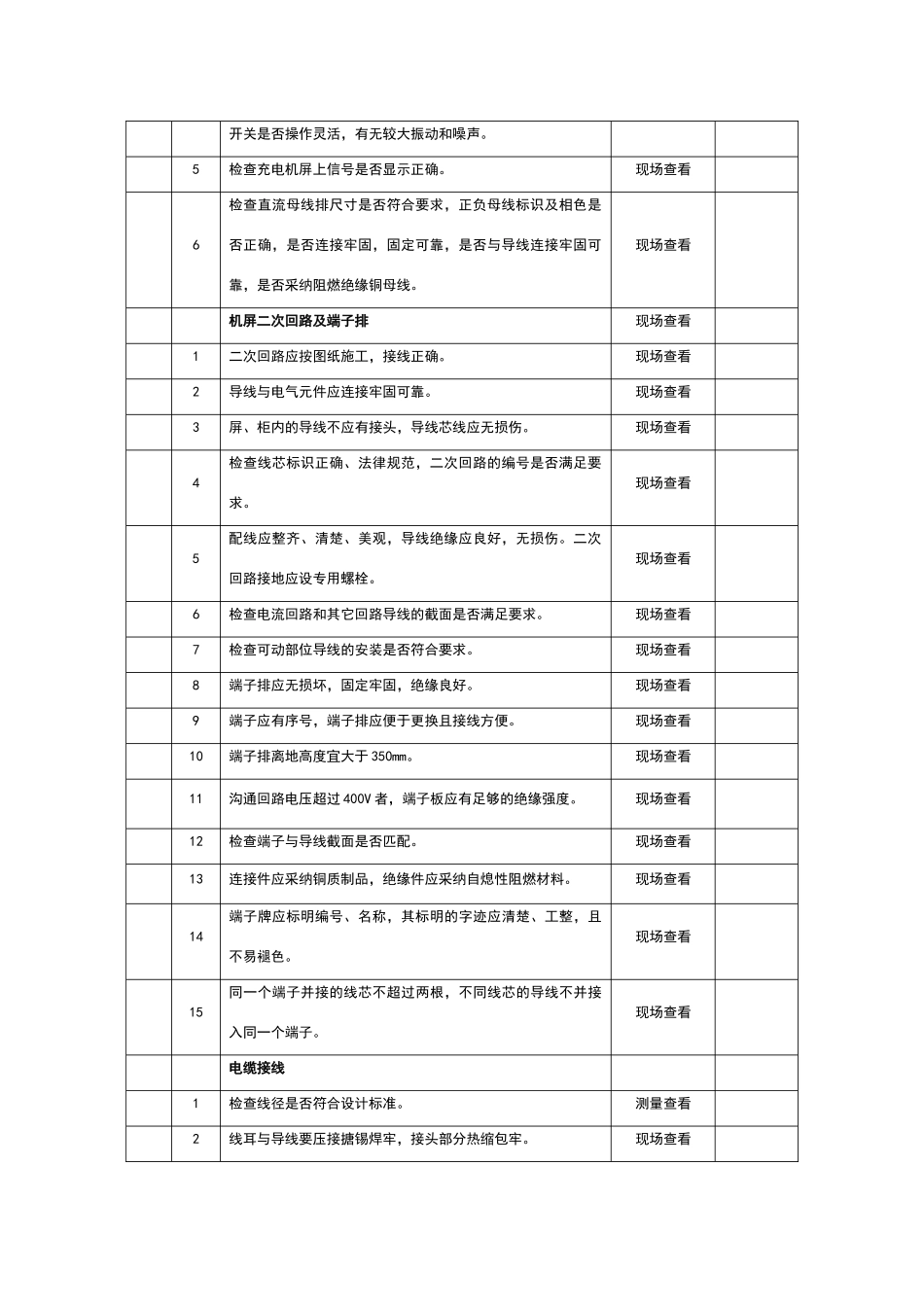

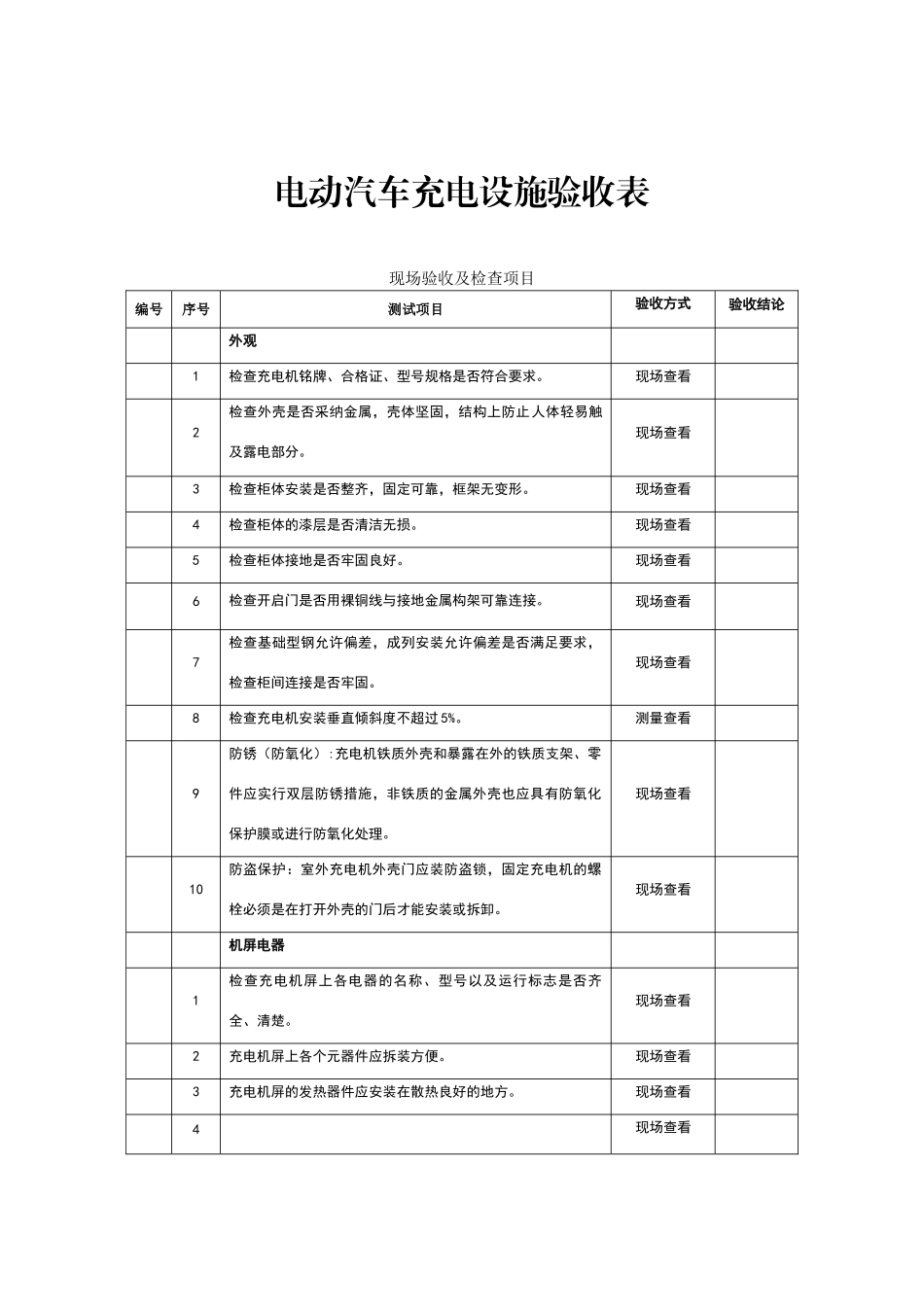

电动汽车充电设施验收表现场验收及检查项目编号序号测试项目验收方式验收结论外观1检查充电机铭牌、合格证、型号规格是否符合要求。现场查看2检查外壳是否采纳金属，壳体坚固，结构上防止人体轻易触及露电部分。现场查看3检查柜体安装是否整齐，固定可靠，框架无变形。现场查看4检查柜体的漆层是否清洁无损。现场查看5检查柜体接地是否牢固良好。现场查看6检查开启门是否用裸铜线与接地金属构架可靠连接。现场查看7检查基础型钢允许偏差，成列安装允许偏差是否满足要求，检查柜间连接是否牢固。现场查看8检查充电机安装垂直倾斜度不超过 5%。测量查看9防锈（防氧化）:充电机铁质外壳和暴露在外的铁质支架、零件应实行双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。现场查看10防盗保护：室外充电机外壳门应装防盗锁，固定充电机的螺栓必须是在打开外壳的门后才能安装或拆卸。现场查看机屏电器1检查充电机屏上各电器的名称、型号以及运行标志是否齐全、清楚。现场查看2充电机屏上各个元器件应拆装方便。现场查看3充电机屏的发热器件应安装在散热良好的地方。现场查看4现场查看开关是否操作灵活，有无较大振动和噪声。5检查充电机屏上信号是否显示正确。现场查看6检查直流母线排尺寸是否符合要求，正负母线标识及相色是否正确，是否连接牢固，固定可靠，是否与导线连接牢固可靠，是否采纳阻燃绝缘铜母线。现场查看机屏二次回路及端子排现场查看1二次回路应按图纸施工，接线正确。现场查看2导线与电气元件应连接牢固可靠。现场查看3屏、柜内的导线不应有接头，导线芯线应无损伤。现场查看4检查线芯标识正确、法律规范，二次回路的编号是否满足要求。现场查看5配线应整齐、清楚、美观，导线绝缘应良好，无损伤。二次回路接地应设专用螺栓。现场查看6检查电流回路和其它回路导线的截面是否满足要求。现场查看7检查可动部位导线的安装是否符合要求。现场查看8端子排应无损坏，固定牢固，绝缘良好。现场查看9端子应有序号，端子排应便于更换且接线方便。现场查看10端子排离地高度宜大于 350mm。现场查看11沟通回路电压超过 400V 者，端子板应有足够的绝缘强度。现场查看12检查端子与导线截面是否匹配。现场查看13连接件应采纳铜质制品，绝缘件应采纳自熄性阻燃材料。现场查看14端子牌应标明编号、名称，其标明的字迹应清楚、工整，且不易褪色。现场查看15同一个端子并接的线芯不超过两根，不同线芯的导线不并接入同一个端子。...
