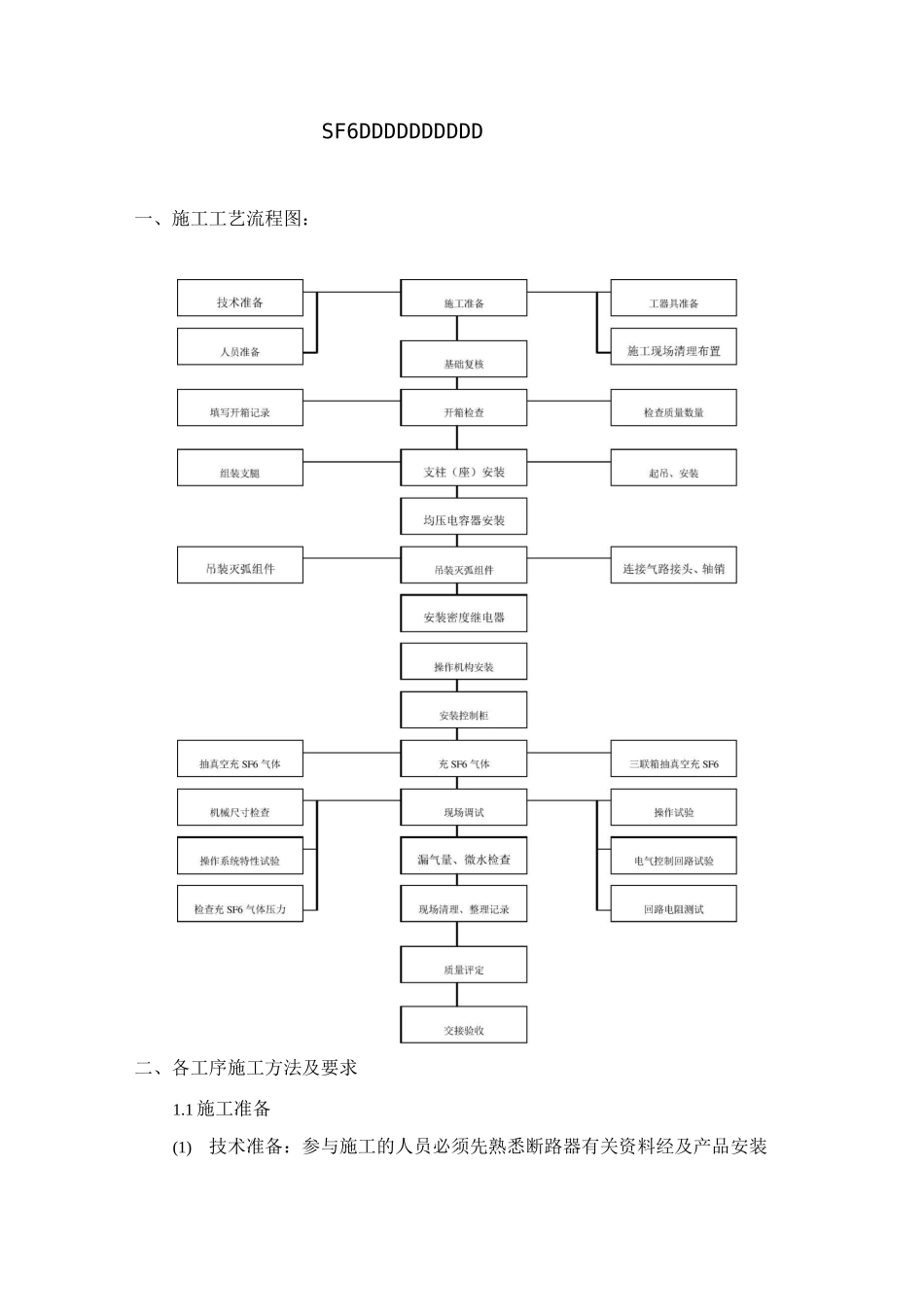

SF6DDDDDDDDDDDDDDDDDDDDDDDDDDSF6DDDDDDDDDD一、施工工艺流程图：二、各工序施工方法及要求1.1 施工准备(1)技术准备：参与施工的人员必须先熟悉断路器有关资料经及产品安装使用说明所书，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。(2)人员准备：成立断路器安装小组，每一小组由 8 人组成，技术员、质检员、施工负责人各 1 名，熟练技工 3 人，辅助工 2 人。(3)工器具准备：序号工器具名称规格单位数量1汽车吊8t1台2高架车1台3电烘箱1个4力矩扳手1把5内六角扳手1套6套筒扳手1套7开箱钳030x1500C25x602根8白棕绳25/1350米9钢丝绳012.5x012.5x62对10方木150x250x25006根11专用吊具厂家随设备供货1套12真空泵1台13经纬仪J21台14钢卷尺3m〜10m1把15温度计100〜600°C2根16湿度计—20〜50C1根17微水分析仪DWS-111台18SF6 检漏仪LF—11台(4)施工现场清理及布置：清理施工现场杂物，平整好施工车辆施工及设备组装场地。2.基础复核用经纬仪、钢尺复测断路器基础中心距离及高程是否与设计一致，并填写技术复核记录表。由质检员对基础质量进行检查，质量合格方可进行下道工序施工。基础质量标准：（1）基础中性线及高度的误差不大于 10mm。（2）预埋孔或预埋铁板中性线的误差不不大于 10mm。（3）预埋螺栓中性线误差不不大于 10mm。3.开箱检查在厂方、业主、监理及施工单位四方人员同时在场时，对设备进行开箱检查，主要检查如下项目：（1）、首先清点包装件数与到货清单是否相符，产品包装是否完整无损，断路器零部件应齐全完好；（2）、灭弧室或罐体和绝缘支柱内预充的 SF6 等气体的压力值和 SF6 气体的含水量应符合产品技术要求；（3）、技术资料、图纸以及专用工具是否齐全；（4）、填写设备开箱检查记录表格，并按出厂标志和编号将革命部件分别摆放在同相安装部件附近，决不允许调换各相部件。开箱记录表格附后。4、支柱（座）安装对拼装式支架，用专用吊具吊起支柱，使其处于水平位置，先装上两条支腿，再将支柱平放于方木上，安装第三条支腿，并装好支腿上的连接板。对整体式支座，则直接吊装。用吊车将支柱（座）吊装于断路器基础螺栓上，并依次拧紧支腿、连接板和地角螺栓，用支腿下加垫片支平支角。支柱（座）安装的质量控制标准如下：（1）、支柱（座）与基础的垫片不宜超过 3 片，总厚度不应大于 10mm。（2）、同相各支柱瓷套的法兰面宜在同一平面上。（3）、各支柱中性线间距离的误差不应大于 5mm...
