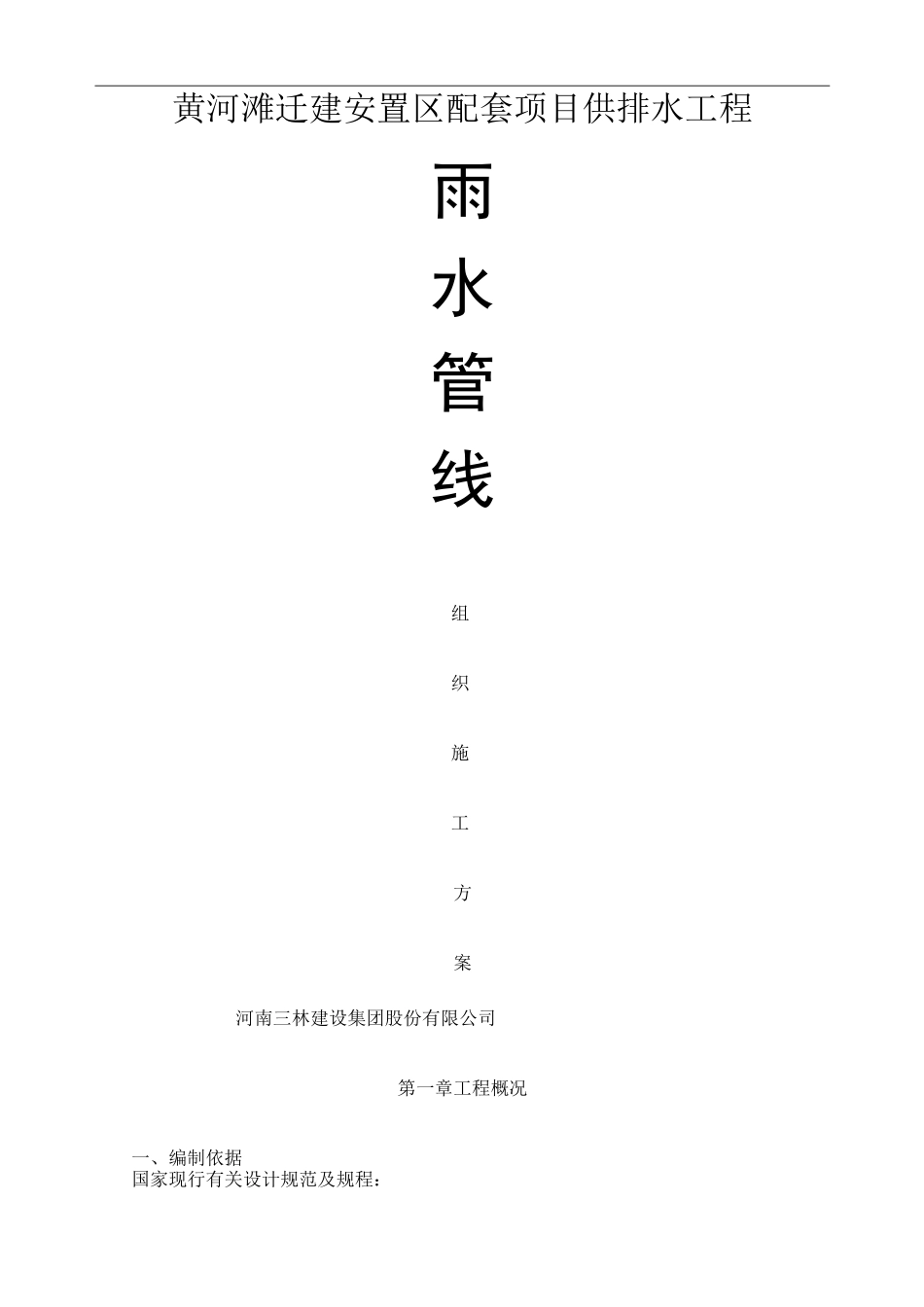

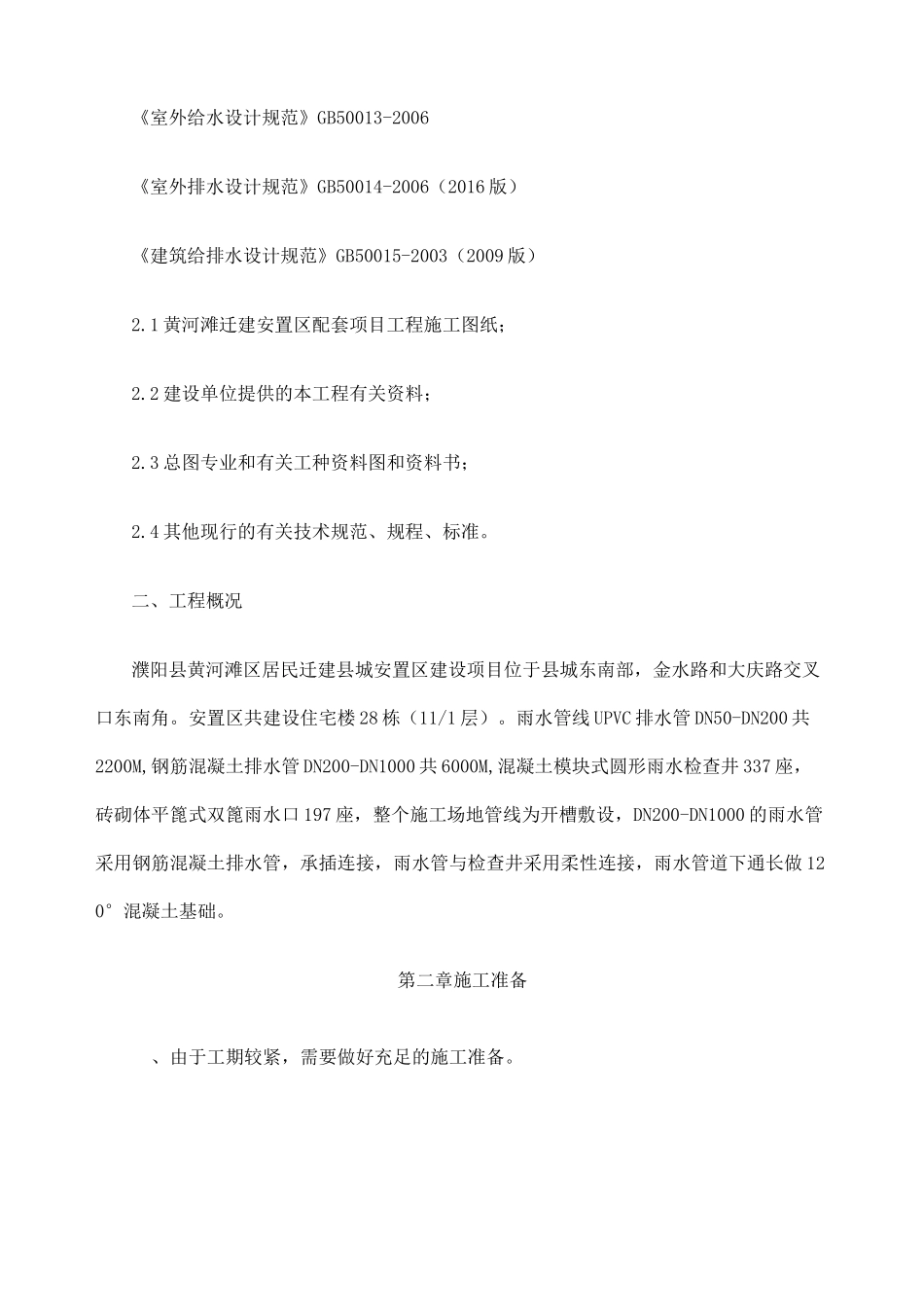

黄河滩迁建安置区配套项目供排水工程雨水管线组织施工方案河南三林建设集团股份有限公司第一章工程概况一、编制依据国家现行有关设计规范及规程：《室外给水设计规范》GB50013-2006《室外排水设计规范》GB50014-2006（2016 版）《建筑给排水设计规范》GB50015-2003（2009 版）2.1 黄河滩迁建安置区配套项目工程施工图纸；2.2 建设单位提供的本工程有关资料；2.3 总图专业和有关工种资料图和资料书；2.4 其他现行的有关技术规范、规程、标准。二、工程概况濮阳县黄河滩区居民迁建县城安置区建设项目位于县城东南部，金水路和大庆路交叉口东南角。安置区共建设住宅楼 28 栋（11/1 层）。雨水管线 UPVC 排水管 DN50-DN200 共2200M,钢筋混凝土排水管 DN200-DN1000 共 6000M,混凝土模块式圆形雨水检查井 337 座，砖砌体平篦式双篦雨水口 197 座，整个施工场地管线为开槽敷设，DN200-DN1000 的雨水管采用钢筋混凝土排水管，承插连接，雨水管与检查井采用柔性连接，雨水管道下通长做 120°混凝土基础。第二章施工准备、由于工期较紧，需要做好充足的施工准备。施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。雨水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。二、施工计划及人员情况管道施工前进行认真的技术质量安全交底，分工明确，责任到人。1、本雨水管道工程计划工期为 40 天。2、工地设置项目工程负责人协调及组织施工。施工人员分为：项目负责 1 人，技术负责 1 人，施工员 2 人，质检员 1 人，安全员 1 人，电工 1 人，材料员 1 人，资料员 1 人，机修 1 人，操作工人 20 人。三、施工安排及方法总说明条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。根据总体进度计划要求，我部在该段安排两个雨污水管道施工队伍，每个施工队必须有 2〜3 个作业面，形成流水作业，以保证施工进度。由于雨水管埋置深度较深，一般都在 0.8 米〜2.2 米之间，管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。对于局部埋深大于 2.0m 的雨水管道施工时，可采用浅层井点法降水，然后开挖沟槽，沟槽采用挡土板和顶...
