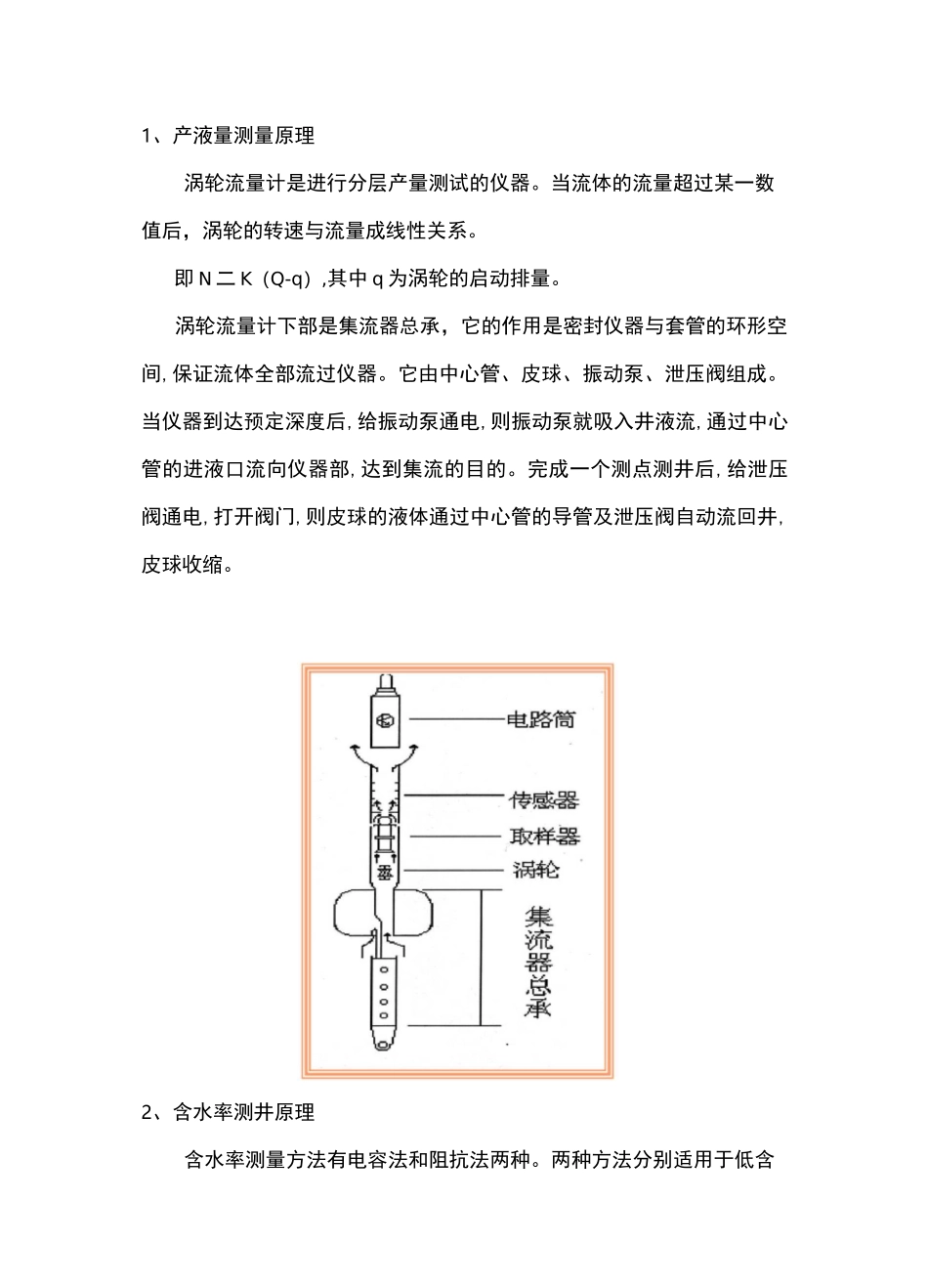

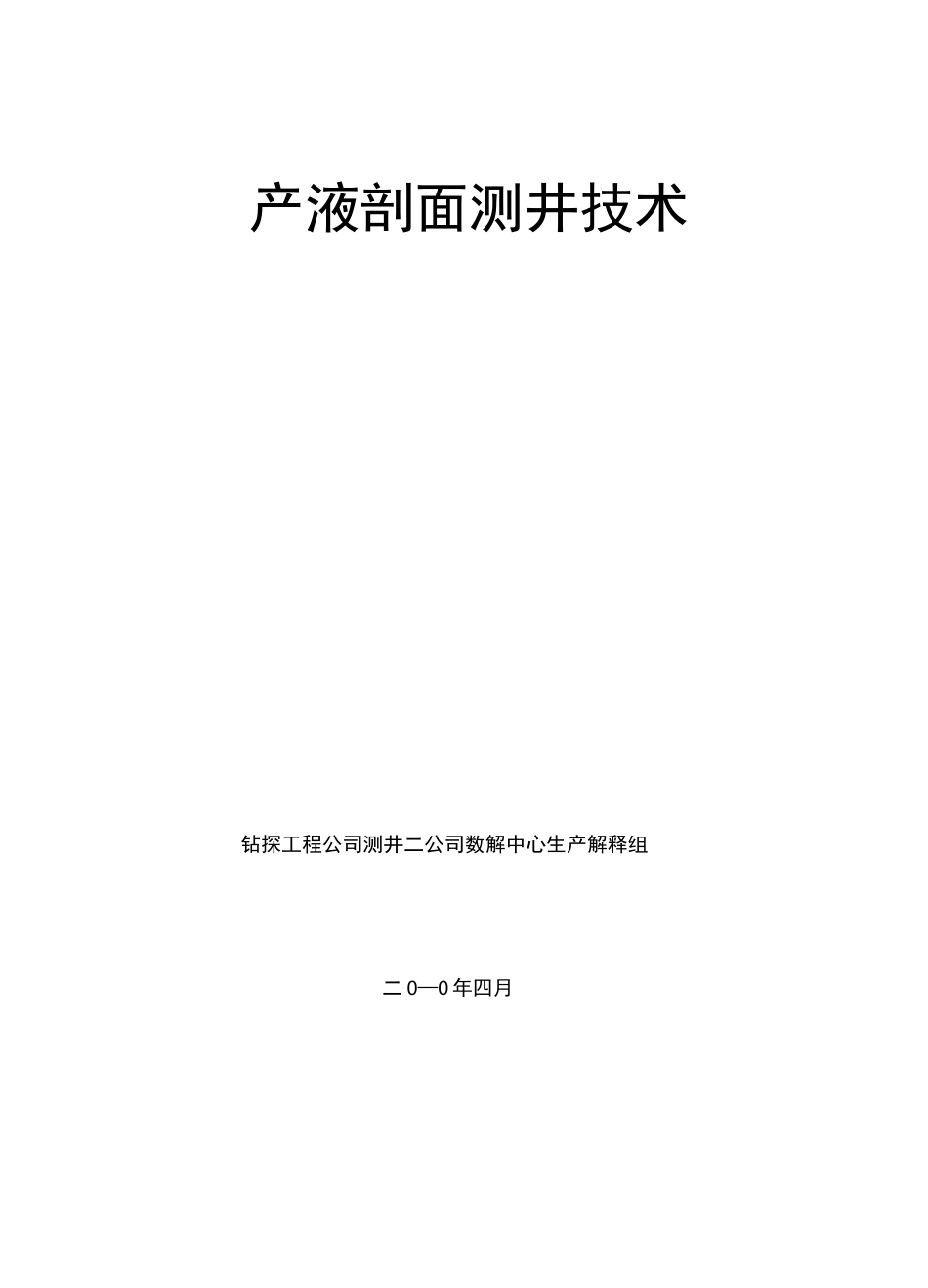

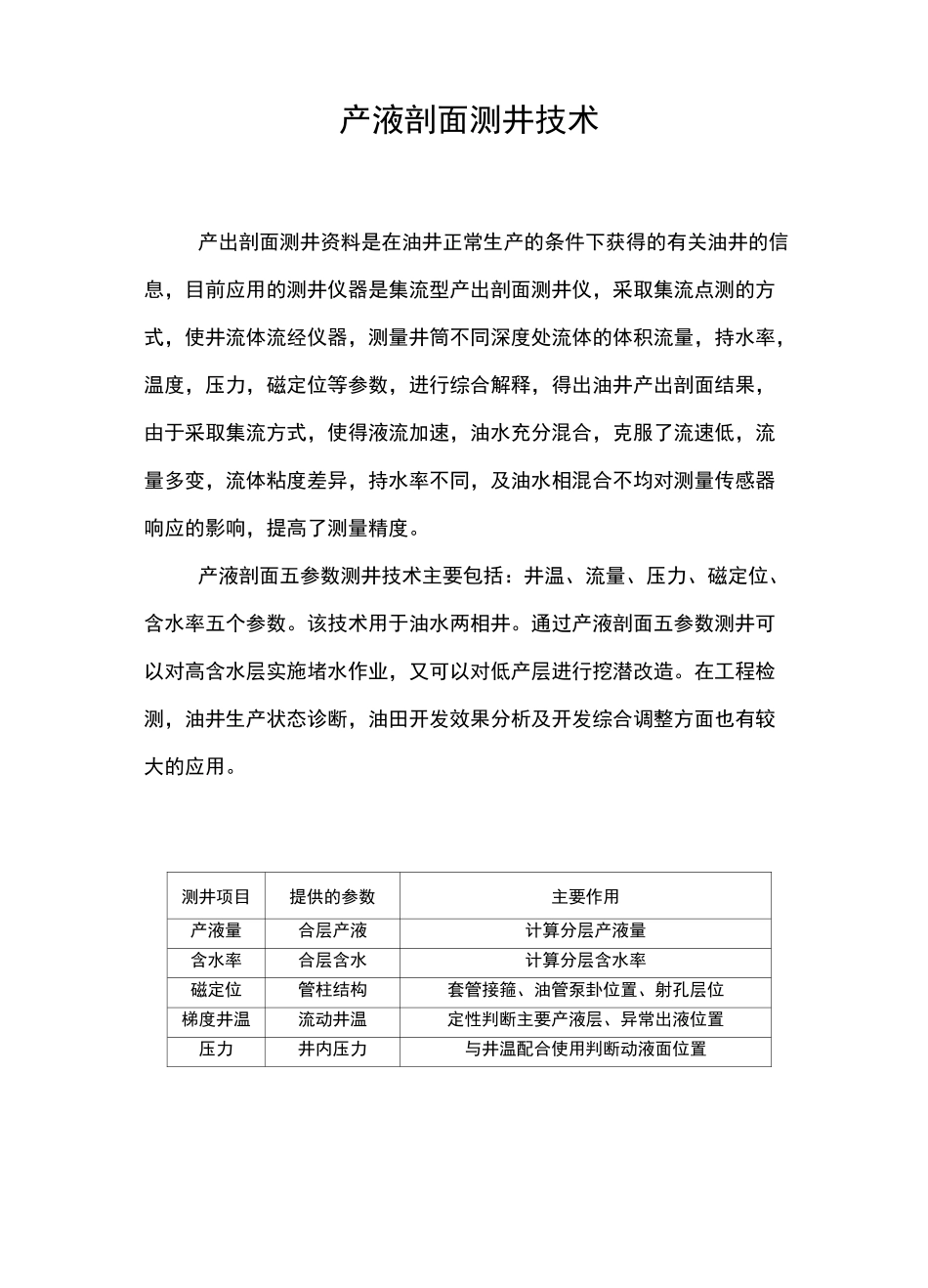

产液剖面测井技术钻探工程公司测井二公司数解中心生产解释组二 0—0 年四月产液剖面测井技术产出剖面测井资料是在油井正常生产的条件下获得的有关油井的信息，目前应用的测井仪器是集流型产出剖面测井仪，采取集流点测的方式，使井流体流经仪器，测量井筒不同深度处流体的体积流量，持水率，温度，压力，磁定位等参数，进行综合解释，得出油井产出剖面结果，由于采取集流方式，使得液流加速，油水充分混合，克服了流速低，流量多变，流体粘度差异，持水率不同，及油水相混合不均对测量传感器响应的影响，提高了测量精度。产液剖面五参数测井技术主要包括：井温、流量、压力、磁定位、含水率五个参数。该技术用于油水两相井。通过产液剖面五参数测井可以对高含水层实施堵水作业，又可以对低产层进行挖潜改造。在工程检测，油井生产状态诊断，油田开发效果分析及开发综合调整方面也有较大的应用。测井项目提供的参数主要作用产液量合层产液计算分层产液量含水率合层含水计算分层含水率磁定位管柱结构套管接箍、油管泵卦位置、射孔层位梯度井温流动井温定性判断主要产液层、异常出液位置压力井内压力与井温配合使用判断动液面位置1、产液量测量原理涡轮流量计是进行分层产量测试的仪器。当流体的流量超过某一数值后，涡轮的转速与流量成线性关系。即 N 二 K（Q-q）,其中 q 为涡轮的启动排量。涡轮流量计下部是集流器总承，它的作用是密封仪器与套管的环形空间,保证流体全部流过仪器。它由中心管、皮球、振动泵、泄压阀组成。当仪器到达预定深度后,给振动泵通电,则振动泵就吸入井液流,通过中心管的进液口流向仪器部,达到集流的目的。完成一个测点测井后,给泄压阀通电,打开阀门,则皮球的液体通过中心管的导管及泄压阀自动流回井,皮球收缩。2、含水率测井原理含水率测量方法有电容法和阻抗法两种。两种方法分别适用于低含水与高含水（50%以上）情况。电容法测含水率是利用油气与水介电常数差异测定含水率的。水的相对介电常数约为 60-80，油气的相对介电常数为 1.0-4.0 仪器对集流后流经仪器的液流进行取样，在取样室油水靠重力分离，在取样室轴心置一电容电极，电容电极与取样室外壳构成同轴圆柱电容器，流过其间的流体相当于电介质。不同含水率流体，其电介质不同，则电容量值不同，通过二极管泵电路把电容量转化成电位差值，并记录输出。不同的油水比，电位差不同。取样式含水率计结构为一个柱状电容器，在进液口和出液口分别加了一个球阀和...
