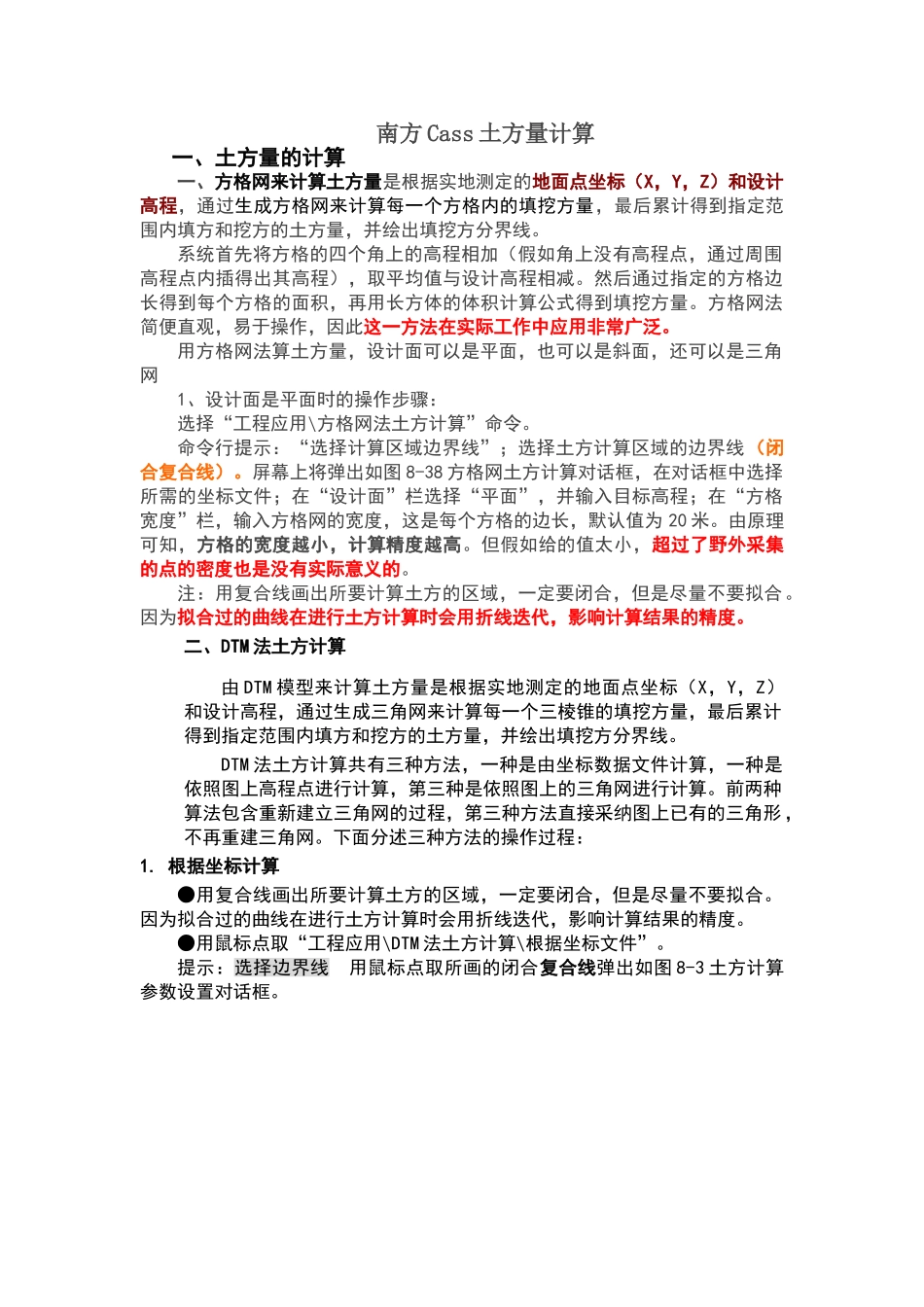

南方 Cass 土方量计算一、土方量的计算一、方格网来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成方格网来计算每一个方格内的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。系统首先将方格的四个角上的高程相加（假如角上没有高程点，通过周围高程点内插得出其高程），取平均值与设计高程相减。然后通过指定的方格边长得到每个方格的面积，再用长方体的体积计算公式得到填挖方量。方格网法简便直观，易于操作，因此这一方法在实际工作中应用非常广泛。用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网1、设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。屏幕上将弹出如图 8-38 方格网土方计算对话框，在对话框中选择所需的坐标文件；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为 20 米。由原理可知，方格的宽度越小，计算精度越高。但假如给的值太小，超过了野外采集的点的密度也是没有实际意义的。注：用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。二、DTM 法土方计算由 DTM 模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量，最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。DTM 法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。前两种算法包含重新建立三角网的过程，第三种方法直接采纳图上已有的三角形 ，不再重建三角网。下面分述三种方法的操作过程：1. 根据坐标计算●用复合线画出所要计算土方的区域，一定要闭合，但是尽量不要拟合。因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。●用鼠标点取“工程应用\DTM 法土方计算\根据坐标文件”。提示：选择边界线 用鼠标点取所画的闭合复合线弹出如图 8-3 土方计算参数设置对话框。图 8-3 土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。标高：指设计要达到的目标高程。边界采样间隔：边界插值间隔的设定，默认值为 20 米。边坡设...
