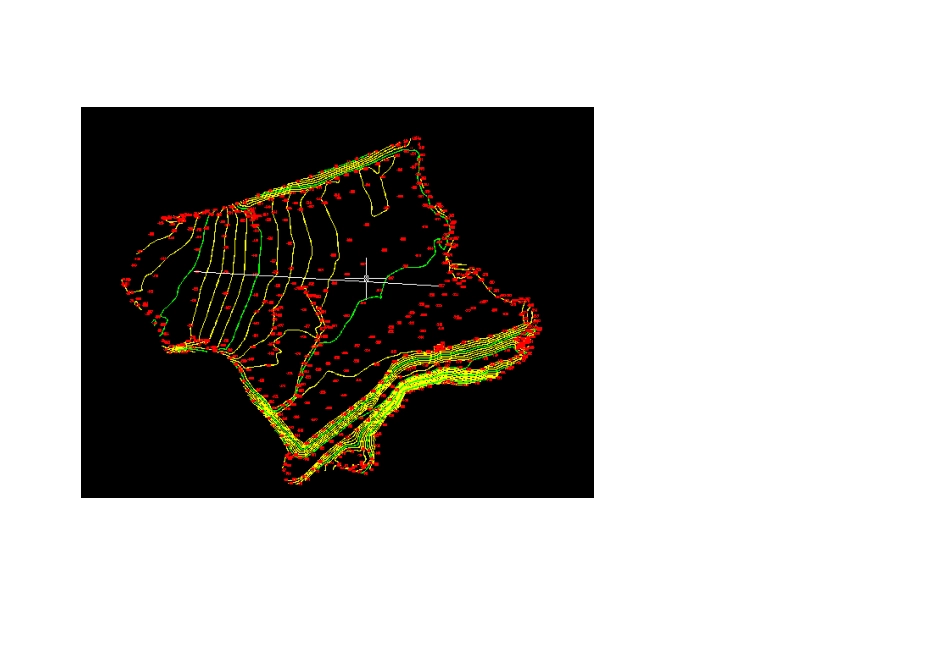

南方 CASS 工程应用--道路断面土方计算实例教程一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方 FOR CAD2024 或 CAD2024 二、实例数据：坐标高程数据文件： （路径：\Program Files\CASS70\DEMO\ ）三、准备工作： 展绘坐标数据文件 中的测点点号，并绘制等高线。基本操作如下： （1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开文件，展绘出测点点号； （2）【等高线】菜单--【建立 DTM】；弹出“建立 DTM”对话框中，“选择建立 DTM 方式”中单选“又数据文件生成”；“坐标数据文件名”中打开文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM 的建立。 （3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为米；“拟合方式”中单选“三次 B 样条拟合”；单击【确定】完成等高线的绘制。 （4）【等高线】菜单--【删三角网】。四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用 pline 绘多段线命令，连接 中测点点号 421 和 227，起点测点 421，终点测点 227。如图所示： 2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。基本操作如下： 【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标猎取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开文件；注意在“采样间距”中输入 25 米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向 1：500；纵向 1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。 3.在纵断面图中“拉坡”大致确定道路中桩设计高：使用 pline 多段线从纵断面图图左侧高程标尺 1375 米处，连接右侧高程标尺 1380 米处。如图所示：图中红色曲线即为道路地面断面，白色直线为人工绘制的道路设计断面，每隔 25 米处有横断面的中桩地面高程，并可大致推断各里程处横断面的中桩设计高程，该纵断面按 25 米的间距有 6 个横断面。 4. 确定设计道路的横断面相关...
