印刷机操作指导书

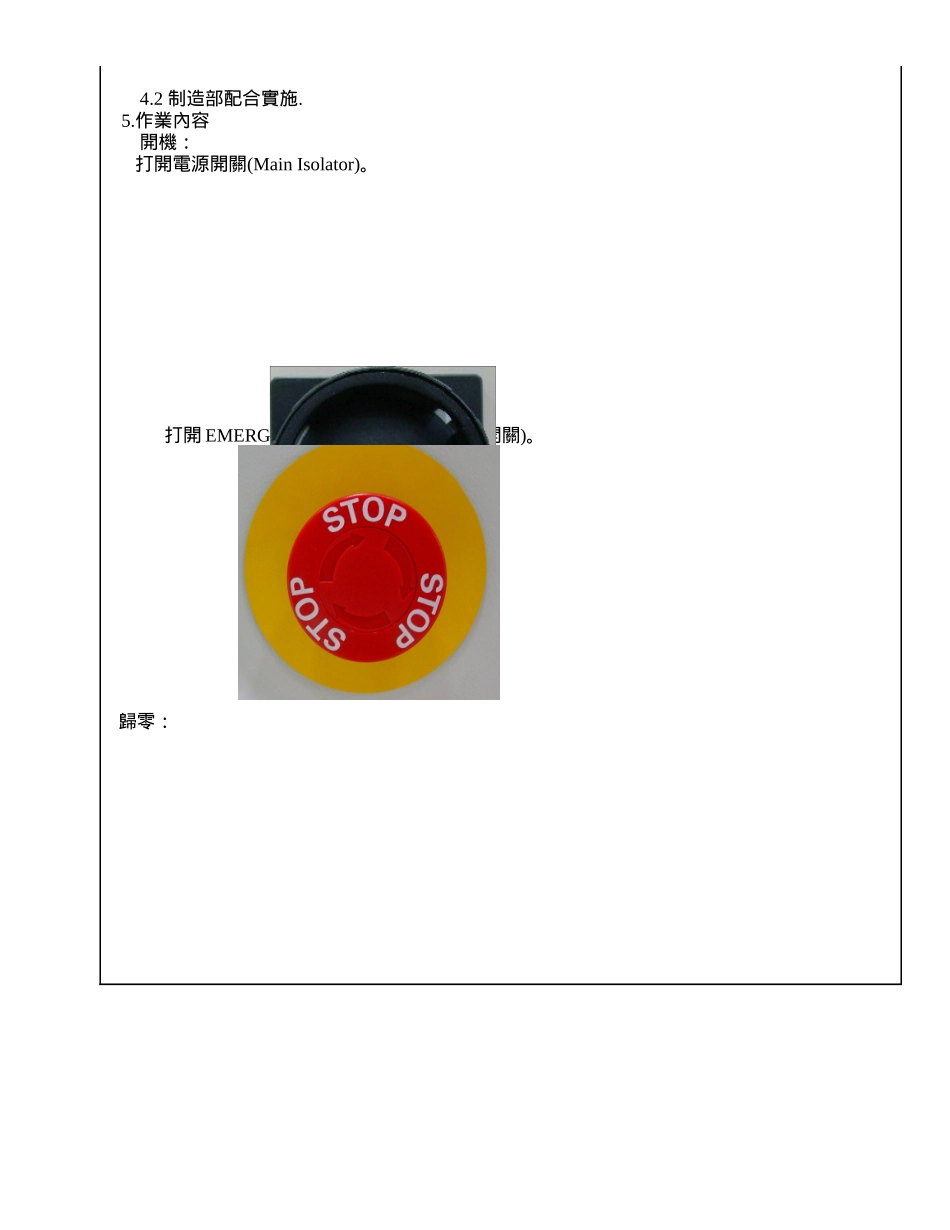

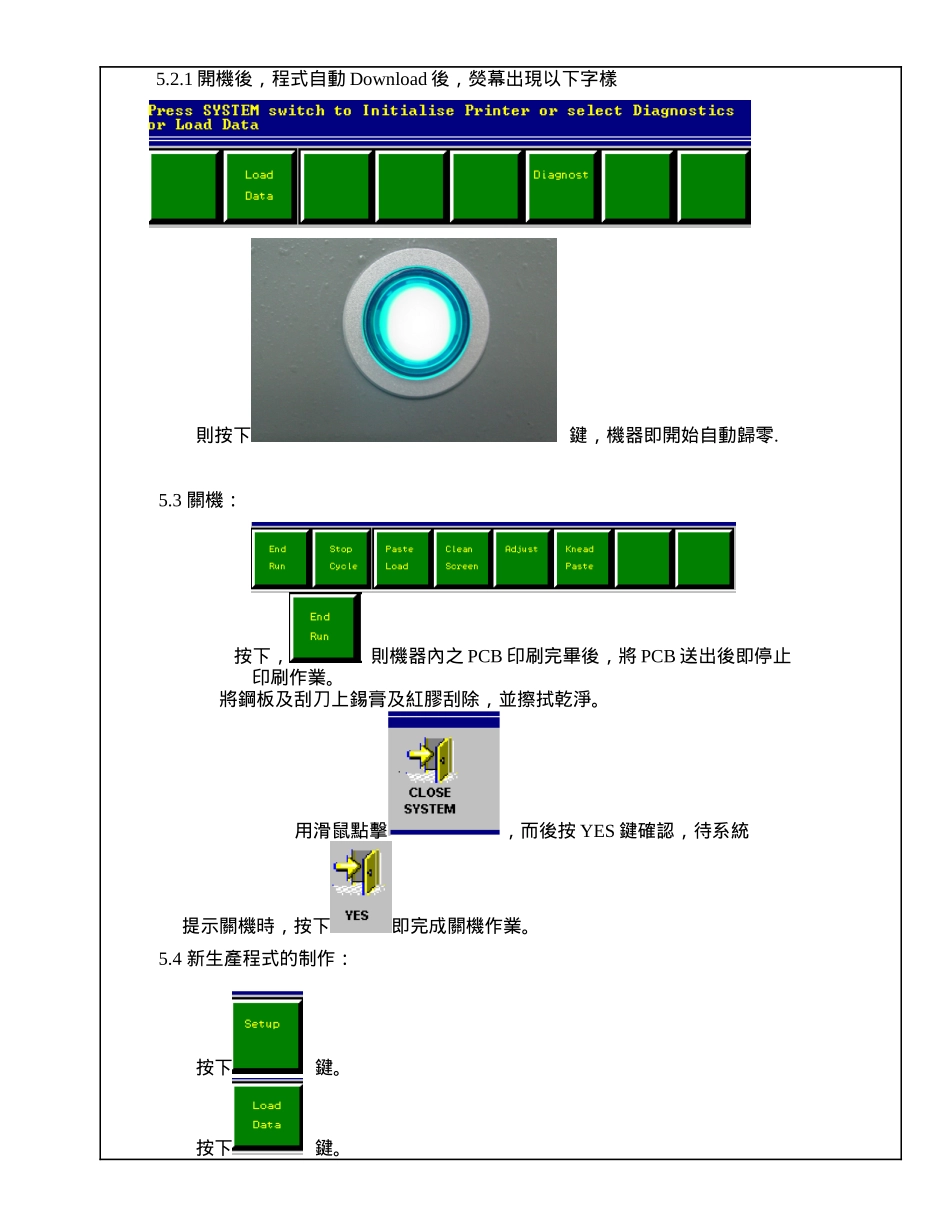

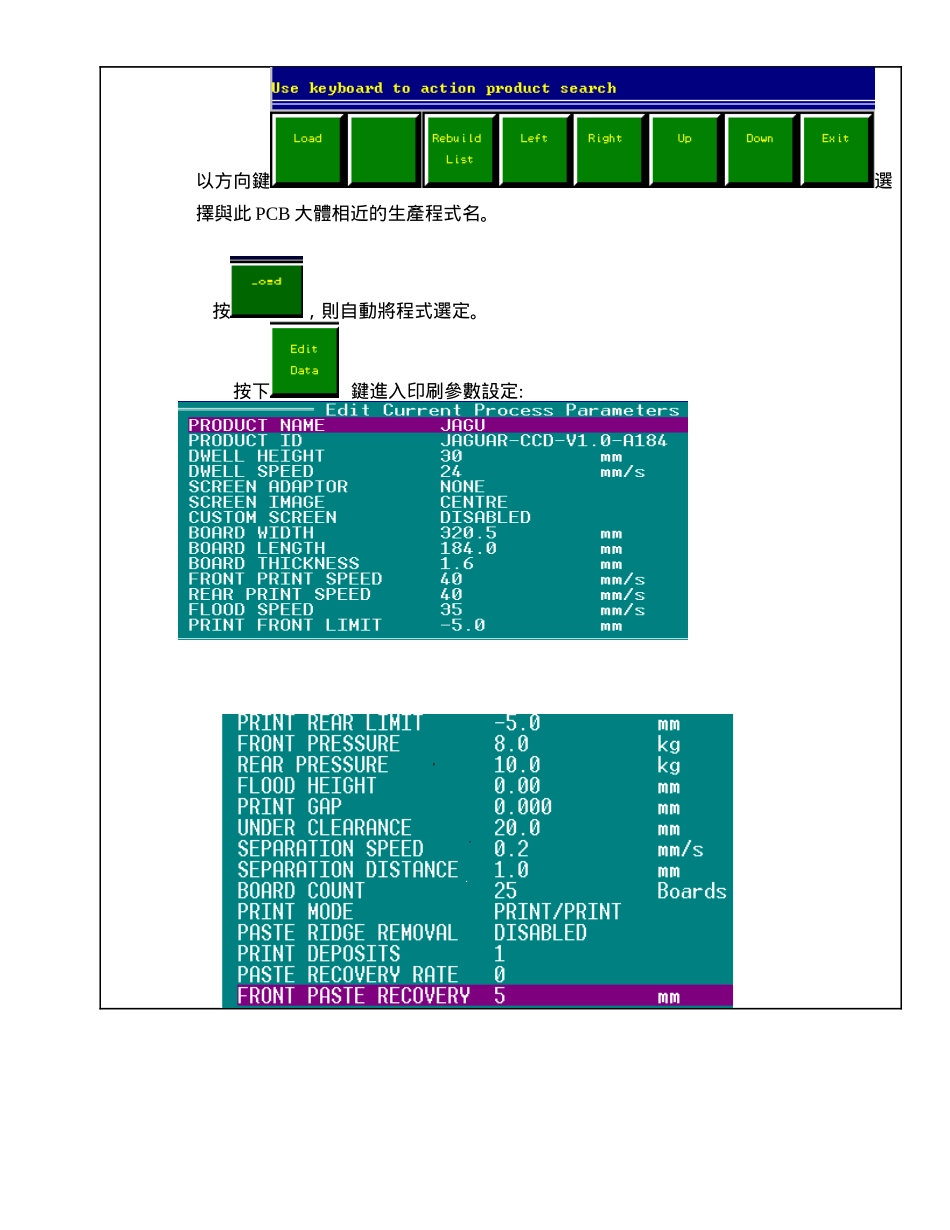

4.2 制造部配合實施.5.作業內容開機： 打開電源開關(Main Isolator)。 打開 EMERGENCY STOP SW(緊急停止開關)。 歸零： 5.2.1 開機後，程式自動 Download 後，熒幕出現以下字樣 則按下 鍵，機器即開始自動歸零.5.3 關機： 按下， 則機器內之 PCB 印刷完畢後，將 PCB 送出後即停止印刷作業。 將鋼板及刮刀上錫膏及紅膠刮除，並擦拭乾淨。 用滑鼠點擊，而後按 YES 鍵確認，待系統 提示關機時，按下即完成關機作業。5.4 新生產程式的制作：按下 鍵。按下 鍵。以方向鍵選擇與此 PCB 大體相近的生產程式名。 按 ，則自動將程式選定。按下 鍵進入印刷參數設定: 5.4.5.1 PRODUCT NAME: 輸入產品名稱(最多不超過 8 個字符). 5.4.5.2 PRODUCT ID: 輸入產品 ID(可輸 PCB 料號+ 搖杆刻度5.4.5.3 PCB LENGTH:輸入 PCB 長度.5.4.5.4 PCB WIDTH:輸入 PCB 寬度.5.4.5.5 FRONT PRESS: 輸入前刮刀壓力5.4.5.6 REAR PRESS: 輸入后刮刀壓力5.4.5.7 SQUEEGEE SPEED: 輸入刮刀在鋼網上的移動速度 5.4.5.8 SEPARATION SPEED: 輸入脫離速度5.4.5.9 SEPARATION DISTANCE: 輸入脫離行程5.4.5.10 PRINT GAP :輸入 STENCIL 與 PCB 的 GAP5.4.5.11 FIDUCIAL1 X: 輸入 MARK1 的 X 座標5.4.5.12 FIDUCIAL 1 Y: 輸入 MARK1 的 Y 座標5.4.5.13 FIDUCIAL 2 X:輸入 MARK2 的 X 座標5.4.5.14 FIDUCIAL 2 Y:輸入 MARK2 的 Y 座標5.4.5.15 CLEAN MODE:輸入自動清潔的模式5.4.5.16 CLEAN RATE:輸入印刷多少片后進行自動清潔 以上參數依生產機種而定。 5.4.6 按退出. 5.4.7 按正式生產.5.5 選擇生產程式： 按下鍵。按下鍵。 以方向鍵(LEFT/RIGHT/UP/DOWN)移動游標選擇生產程式名。按，則自動將程式選定。按下。 5.5.6 按 RUN 可自動生產. 按下鍵。 按下鍵。按下將機器前蓋打開。取出原有之鋼板。關上前蓋，按下鍵。 按下鍵。 按下鍵。 按下鍵。 5.7.9 按下鍵. 5.7.10 按下鍵. 5.7.11 以軌道兩側小白點爲 PCB 中心參考點，放置一相應治具於軌道上,以此治具爲參考在相應位置放置頂針。 5.7.12 按下鍵.4 放入鋼板，並使用左手邊拉杆上之刻度尺，將鋼板送至正確位置。5.8 錫膏或紅膠的添加: 按鍵和鍵,進行添加錫膏或紅膠,初次使用量一般按 PCB 尺寸來估計,PCB≦長度165cm 初次使用量為半瓶 , 當 PCB 長度＞165cm 初次使用量為一瓶,...
