只用三个分立元件自制最简单的实用功放

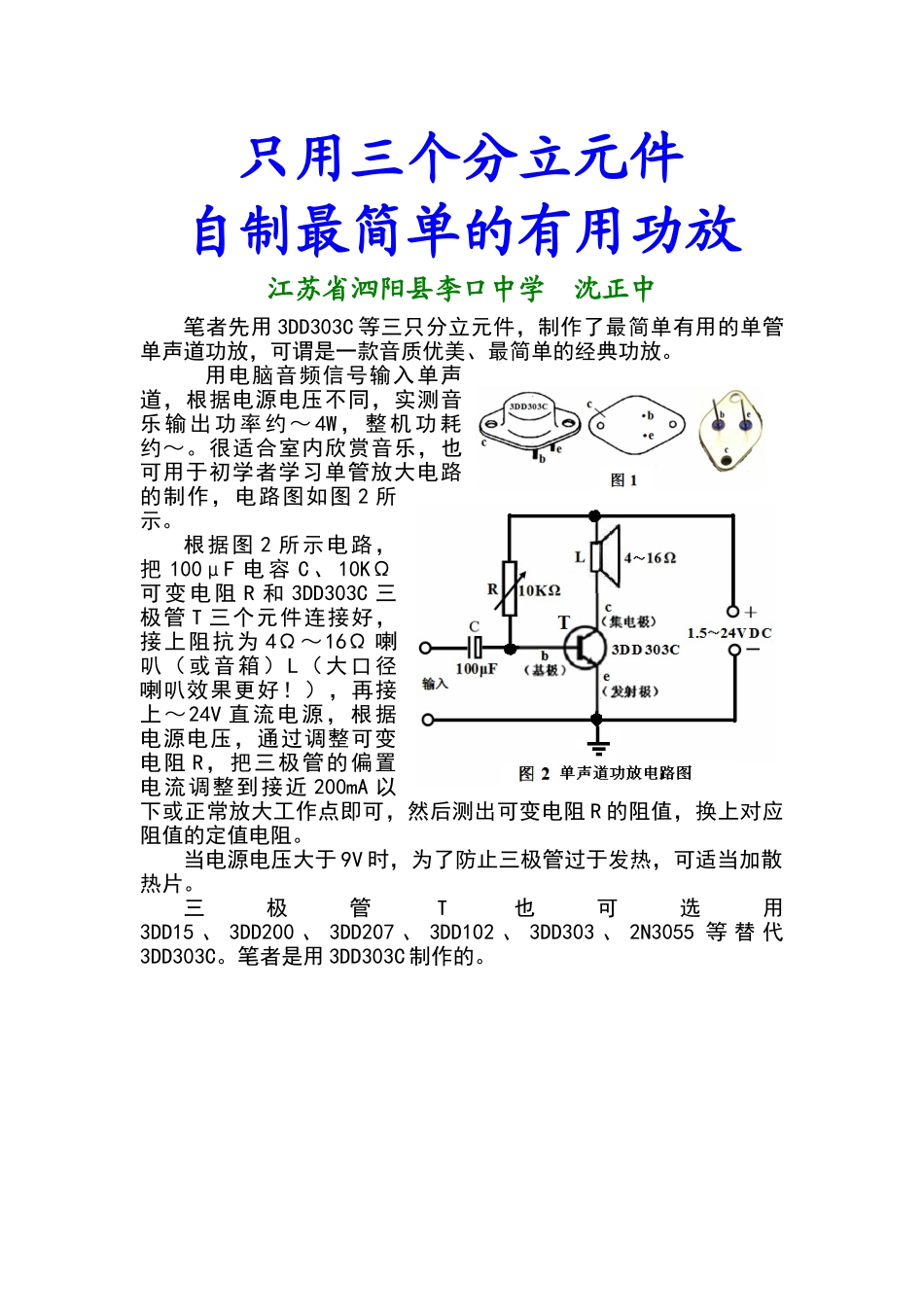

只用三个分立元件自制最简单的实用功放_第1页
1/1
只用三个分立元件自制最简单的有用功放江苏省泗阳县李口中学 沈正中笔者先用 3DD303C 等三只分立元件,制作了最简单有用的单管单声道功放,可谓是一款音质优美、最简单的经典功放。用电脑音频信号输入单声道,根据电源电压不同,实测音乐输出功率约~ 4W,整机功耗约~。很适合室内欣赏音乐,也可用于初学者学习单管放大电路的制作,电路图如图 2 所示。 根据图 2 所示电路,把 100μF 电 容 C 、 10KΩ可变电阻 R 和 3DD303C 三极管 T 三个元件连接好,接上阻抗为 4Ω~16Ω 喇叭(或音箱)L(大口径喇叭效果更好!),再接上~24V 直流电源,根据电源电压,通过调整可变电阻 R,把三极管的偏置电流调整到接近 200mA 以下或正常放大工作点即可,然后测出可变电阻 R 的阻值,换上对应阻值的定值电阻。当电源电压大于 9V 时,为了防止三极管过于发热,可适当加散热片。 三极管T也可选用3DD15 、 3DD200 、 3DD207 、 3DD102 、 3DD303 、 2N3055 等 替 代3DD303C。笔者是用 3DD303C 制作的。
