在C51单片机上对读写卡芯片MFRC522编程

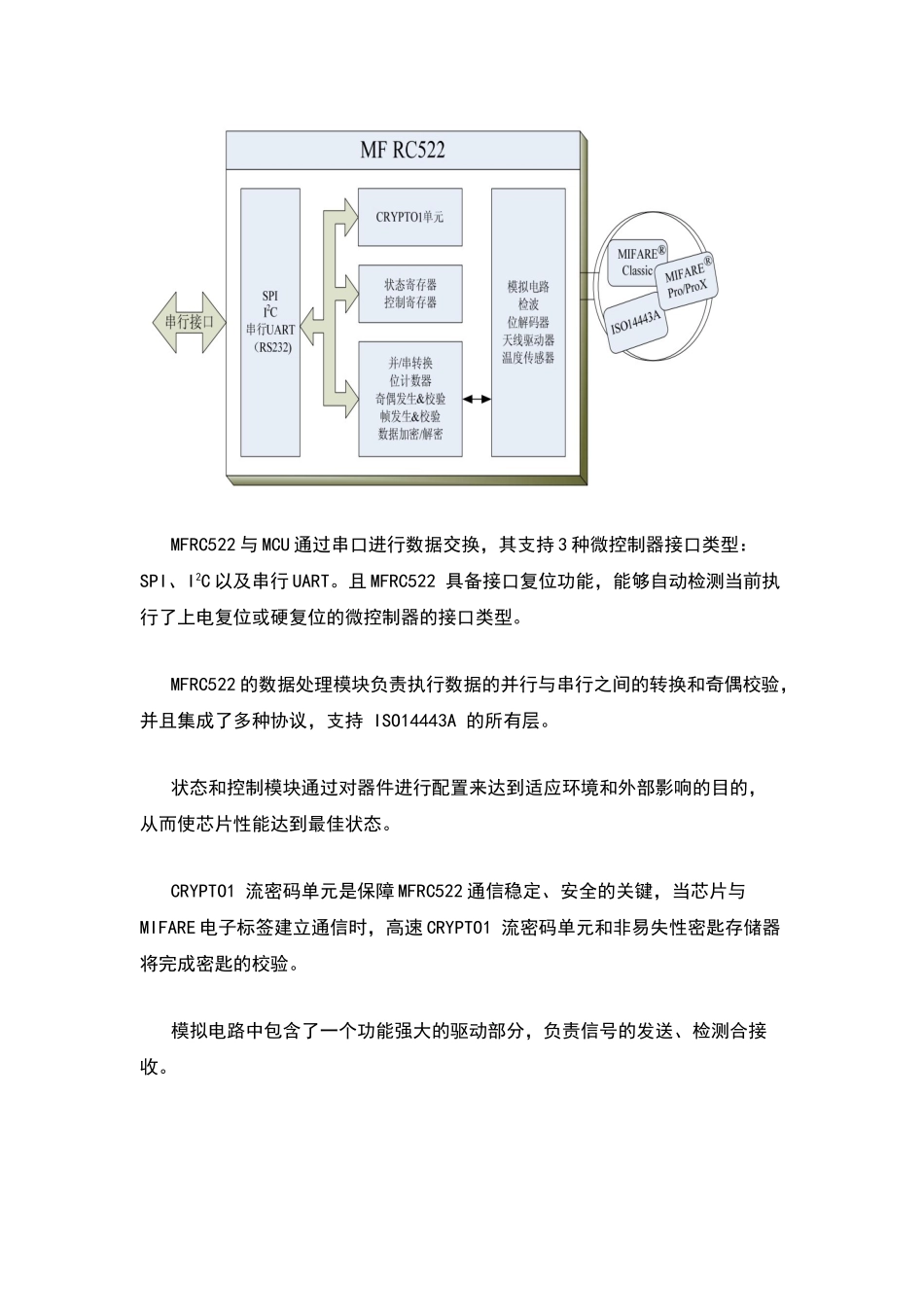

在 C51 单片机上对读写卡芯片 MFRC522 编程1 概述在整个的射频识别系统中。读写卡模块负责建立单片机与电子标签之间的通信，起着非常重要的作用。而整个读写卡模块的核心，就是读写卡芯片MFRC522MFRC522 是 NXP 公司专为各种计量检测设备而设计、推出的一款低成本、低功耗的非接触式读写卡芯片。该芯片应用于 非接触通信，应用了较为先进的调制和解调概念，集成了众多的通信方式和协议，其内部强大的电路可直接驱动天线无需其他外接电路，通过其独特的加密算法，更使其具备可较强的安全性。作为一款较为成功的读写卡芯片，MFRC522 与主机间的通信采纳的是连线较少的串行通信，而且可根据不同的用户需求，从 SPI、I2C、串行 UART 三种总线模式中选择，这样的设计有利于减少连线数量，缩小 PCB 板体积，降低成本。目前 MFRC522 在很多的领域都得到了广泛应用，尤其适用于低成本、小尺寸、低功耗和单电源的非接触式通信的应用场合，是智能仪表、板上单元、便携式手持设备的极佳选择。 目前，全国各大城市的公共交通终端以及非接触式公用电话应用的正是 MFRC5222 特性1. 高度集成的模拟电路模块，应用新概念完成调制和解调。2. 支持 ISO 14443A 与 MIFARE 通信协议3. 驱动优化，采纳少量外部器件就能输出驱动级到天线4. 支持 MIFARE 的加密算法5. 可自由选择多样的主机接口：①10Mbit/s 的 SPI 接口② I2C 接口，快速传输模式的速率为 400kbit/s，高速模式的速率为 3400kbit/s③串行 UART，传输速率高达 s，帧取决于 RS232 接口，电压电平取决于提供的管脚电压6. 灵活的中断模式7. 64 字节的发送接收缓冲区8. 具备软件掉电、硬件掉电和发送器掉电三种低功耗模式，能够通过关闭相应的模块或驱动器达到节电的目的。9. ~的低电源电压，低功耗设计10. 内部振荡器，链接的晶体11．可编程定时器 12．自由编程的 I/O 管脚13．内置温度传感器，当芯片温度过高时会自动停止射频信号的发射14. 体积小，仅有 5mm╳5mm╳3 系统结构MFRC522 与 MCU 通过串口进行数据交换，其支持 3 种微控制器接口类型：SPI、I2C 以及串行 UART。且 MFRC522 具备接口复位功能，能够自动检测当前执行了上电复位或硬复位的微控制器的接口类型。 MFRC522 的数据处理模块负责执行数据的并行与串行之间的转换和奇偶校验，并且集成了多种协议，支持 ISO14443A 的所有层。状态和控制模块通过对器件进行配置来达到适应...
