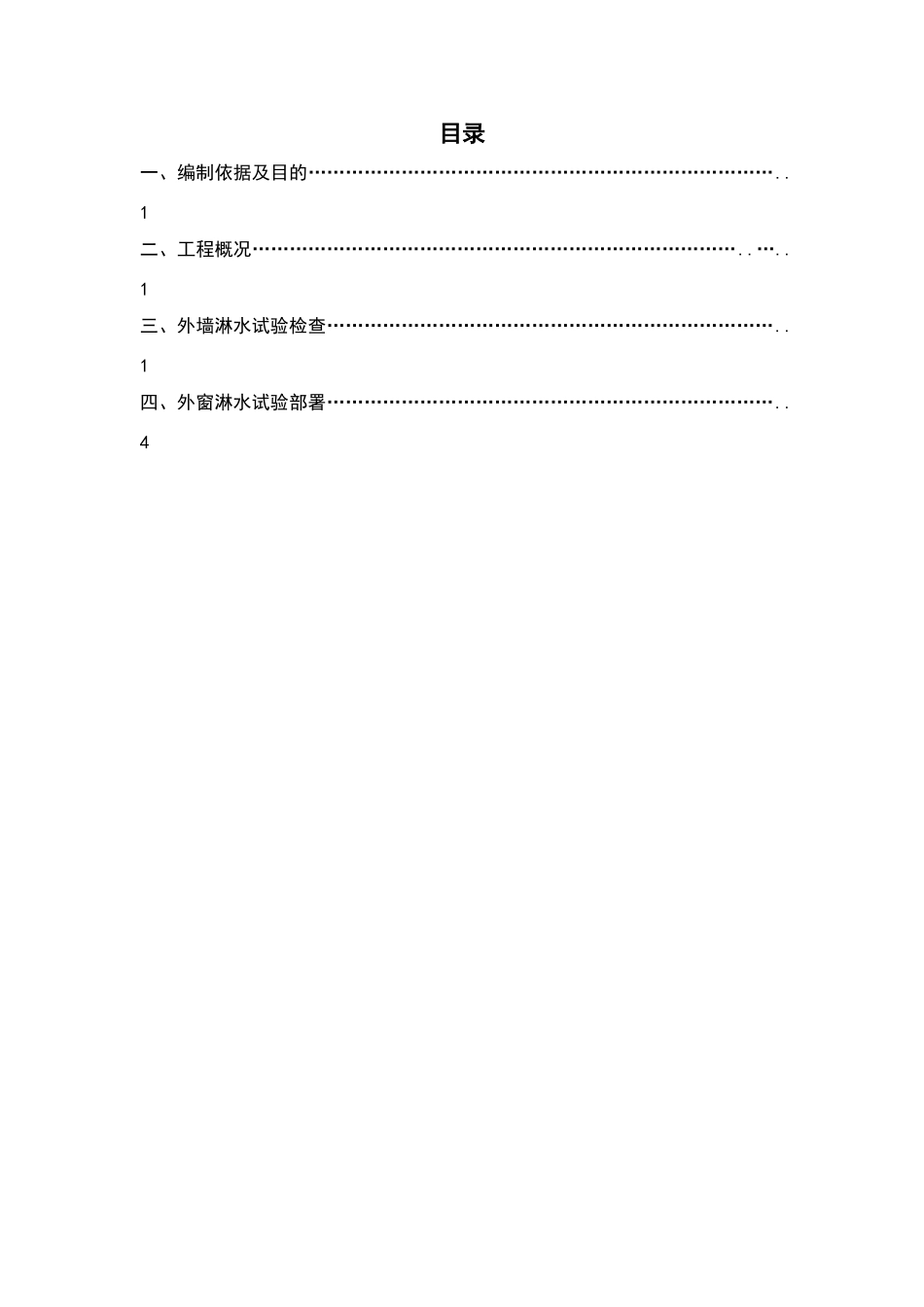

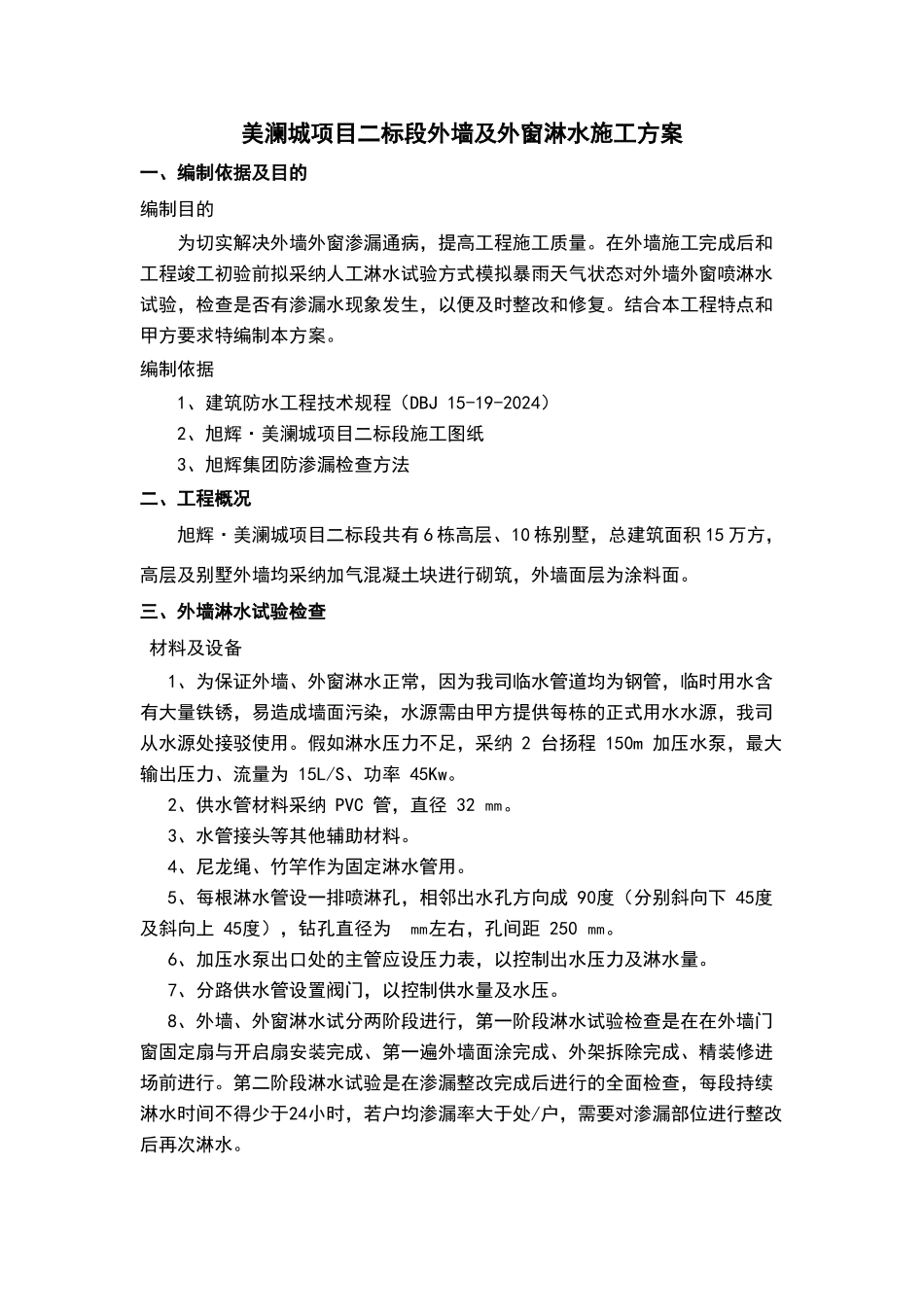

苏州旭辉·美澜城项目二标段外墙及外窗淋水试验方案江苏建业建设集团有限公司2024 年 4 月 2 日目录一、编制依据及目的…………………………………………………………………..1二、工程概况……………………………………………………………………..…..1三、外墙淋水试验检查………………………………………………………………..1四、外窗淋水试验部署………………………………………………………………..4美澜城项目二标段外墙及外窗淋水施工方案一、编制依据及目的编制目的为切实解决外墙外窗渗漏通病,提高工程施工质量。在外墙施工完成后和工程竣工初验前拟采纳人工淋水试验方式模拟暴雨天气状态对外墙外窗喷淋水试验,检查是否有渗漏水现象发生,以便及时整改和修复。结合本工程特点和甲方要求特编制本方案。编制依据1、建筑防水工程技术规程(DBJ 15-19-2024)2、旭辉·美澜城项目二标段施工图纸3、旭辉集团防渗漏检查方法二、工程概况旭辉·美澜城项目二标段共有 6 栋高层、10 栋别墅,总建筑面积 15 万方,高层及别墅外墙均采纳加气混凝土块进行砌筑,外墙面层为涂料面。三、外墙淋水试验检查 材料及设备 1、为保证外墙、外窗淋水正常,因为我司临水管道均为钢管,临时用水含有大量铁锈,易造成墙面污染,水源需由甲方提供每栋的正式用水水源,我司从水源处接驳使用。假如淋水压力不足,采纳 2 台扬程 150m 加压水泵,最大输出压力、流量为 15L/S、功率 45Kw。 2、供水管材料采纳 PVC 管,直径 32 ㎜。 3、水管接头等其他辅助材料。 4、尼龙绳、竹竿作为固定淋水管用。 5、每根淋水管设一排喷淋孔,相邻出水孔方向成 90度(分别斜向下 45度及斜向上 45度),钻孔直径为 ㎜左右,孔间距 250 ㎜。 6、加压水泵出口处的主管应设压力表,以控制出水压力及淋水量。7、分路供水管设置阀门,以控制供水量及水压。8、外墙、外窗淋水试分两阶段进行,第一阶段淋水试验检查是在在外墙门窗固定扇与开启扇安装完成、第一遍外墙面涂完成、外架拆除完成、精装修进场前进行。第二阶段淋水试验是在渗漏整改完成后进行的全面检查,每段持续淋水时间不得少于24小时,若户均渗漏率大于处/户,需要对渗漏部位进行整改后再次淋水。 淋水检查人员 1、为了保证外墙、外窗淋水正常进行,成立淋水试验检查小组机构,明确小组成员分工和职责。1)组织机构、职责:组长(孙监丰):全面负责淋水试验进度安排; 副组长(丁传荣)...
