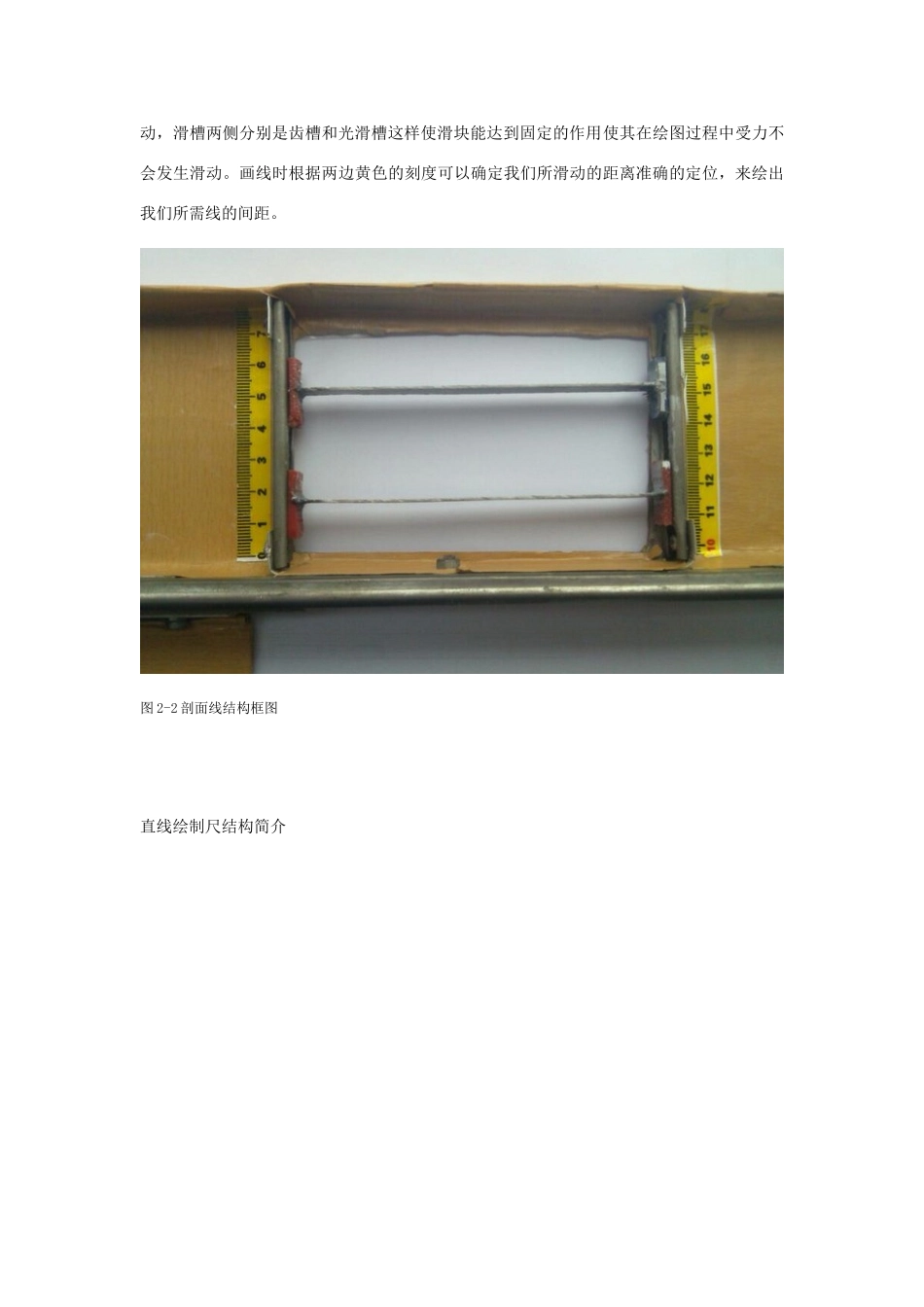

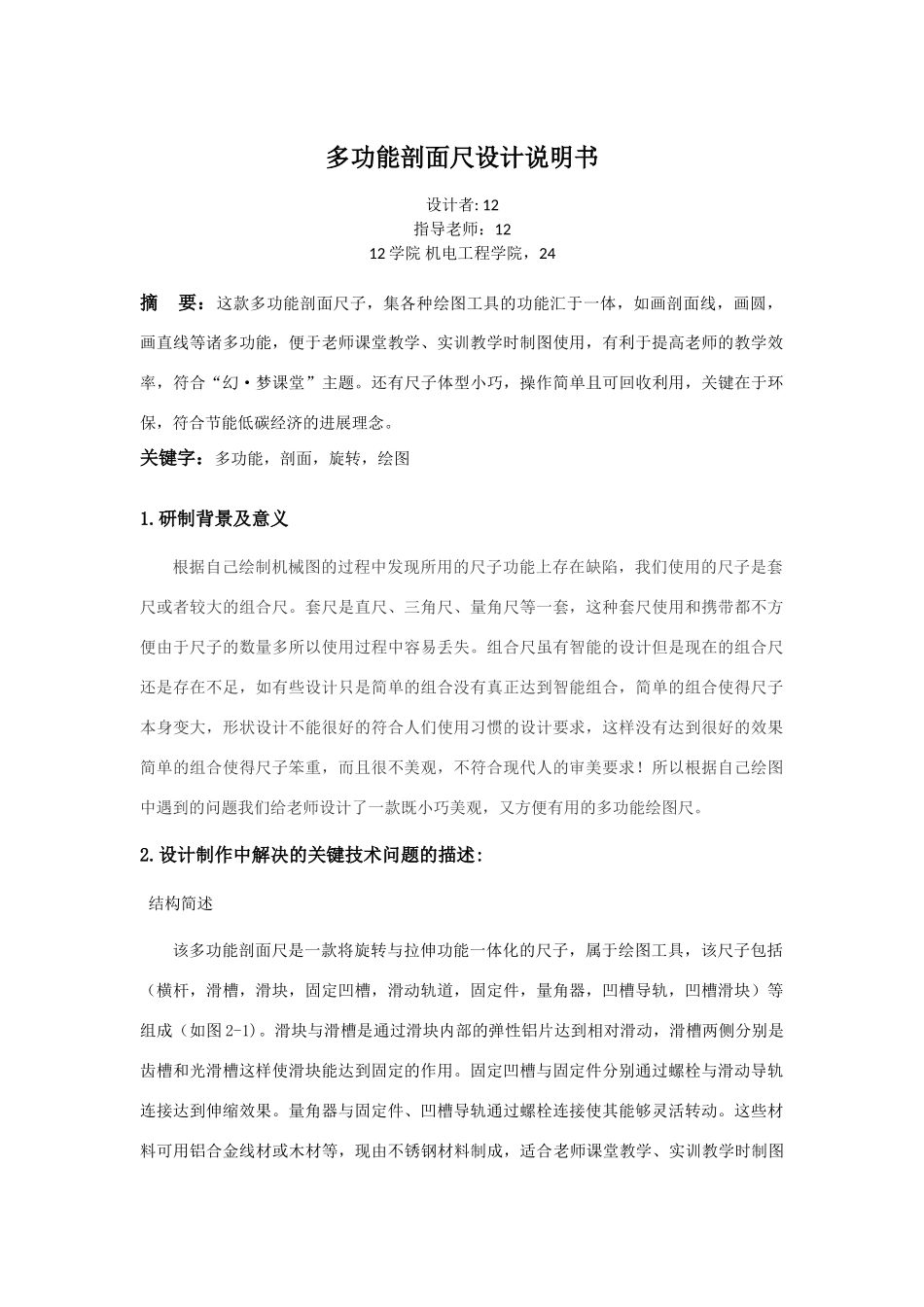

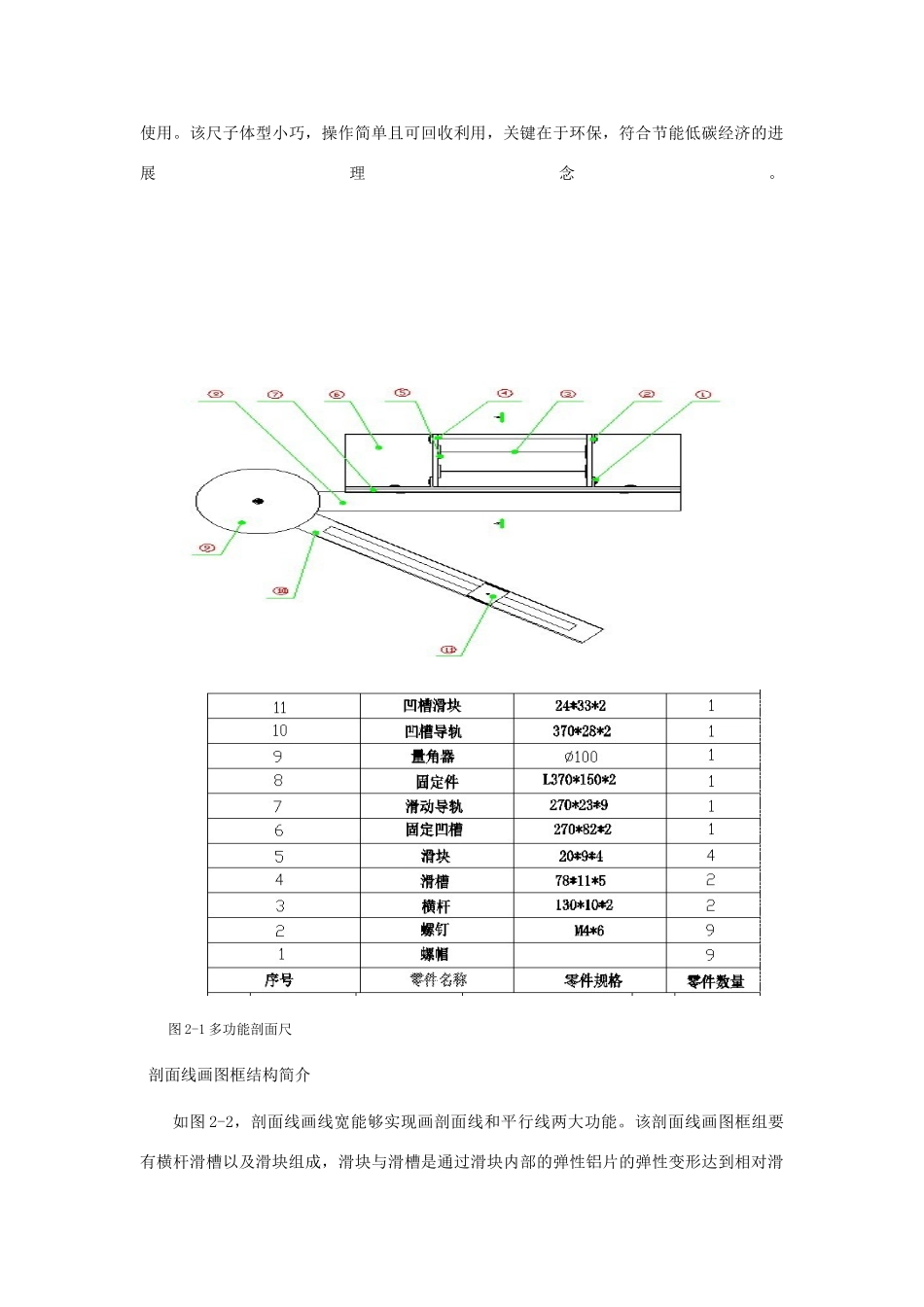

多功能剖面尺设计说明书设计者: 12指导老师：1212 学院 机电工程学院，24 摘 要：这款多功能剖面尺子，集各种绘图工具的功能汇于一体，如画剖面线，画圆，画直线等诸多功能，便于老师课堂教学、实训教学时制图使用，有利于提高老师的教学效率，符合“幻·梦课堂”主题。还有尺子体型小巧，操作简单且可回收利用，关键在于环保，符合节能低碳经济的进展理念。关键字：多功能，剖面，旋转，绘图1.研制背景及意义根据自己绘制机械图的过程中发现所用的尺子功能上存在缺陷，我们使用的尺子是套尺或者较大的组合尺。套尺是直尺、三角尺、量角尺等一套，这种套尺使用和携带都不方便由于尺子的数量多所以使用过程中容易丢失。组合尺虽有智能的设计但是现在的组合尺还是存在不足，如有些设计只是简单的组合没有真正达到智能组合，简单的组合使得尺子本身变大，形状设计不能很好的符合人们使用习惯的设计要求，这样没有达到很好的效果简单的组合使得尺子笨重，而且很不美观，不符合现代人的审美要求！所以根据自己绘图中遇到的问题我们给老师设计了一款既小巧美观，又方便有用的多功能绘图尺。2.设计制作中解决的关键技术问题的描述: 结构简述该多功能剖面尺是一款将旋转与拉伸功能一体化的尺子，属于绘图工具，该尺子包括（横杆，滑槽，滑块，固定凹槽，滑动轨道，固定件，量角器，凹槽导轨，凹槽滑块）等组成（如图 2-1)。滑块与滑槽是通过滑块内部的弹性铝片达到相对滑动，滑槽两侧分别是齿槽和光滑槽这样使滑块能达到固定的作用。固定凹槽与固定件分别通过螺栓与滑动导轨连接达到伸缩效果。量角器与固定件、凹槽导轨通过螺栓连接使其能够灵活转动。这些材料可用铝合金线材或木材等，现由不锈钢材料制成，适合老师课堂教学、实训教学时制图使用。该尺子体型小巧，操作简单且可回收利用，关键在于环保，符合节能低碳经济的进展理念。图 2-1 多功能剖面尺 剖面线画图框结构简介如图 2-2，剖面线画线宽能够实现画剖面线和平行线两大功能。该剖面线画图框组要有横杆滑槽以及滑块组成，滑块与滑槽是通过滑块内部的弹性铝片的弹性变形达到相对滑动，滑槽两侧分别是齿槽和光滑槽这样使滑块能达到固定的作用使其在绘图过程中受力不会发生滑动。画线时根据两边黄色的刻度可以确定我们所滑动的距离准确的定位，来绘出我们所需线的间距。图 2-2 剖面线结构框图直线绘制尺结构简介 图 2-3，直线绘制尺结构的主要功能是具有伸缩性，这是优于传统尺子，...
