双吸水泵检修

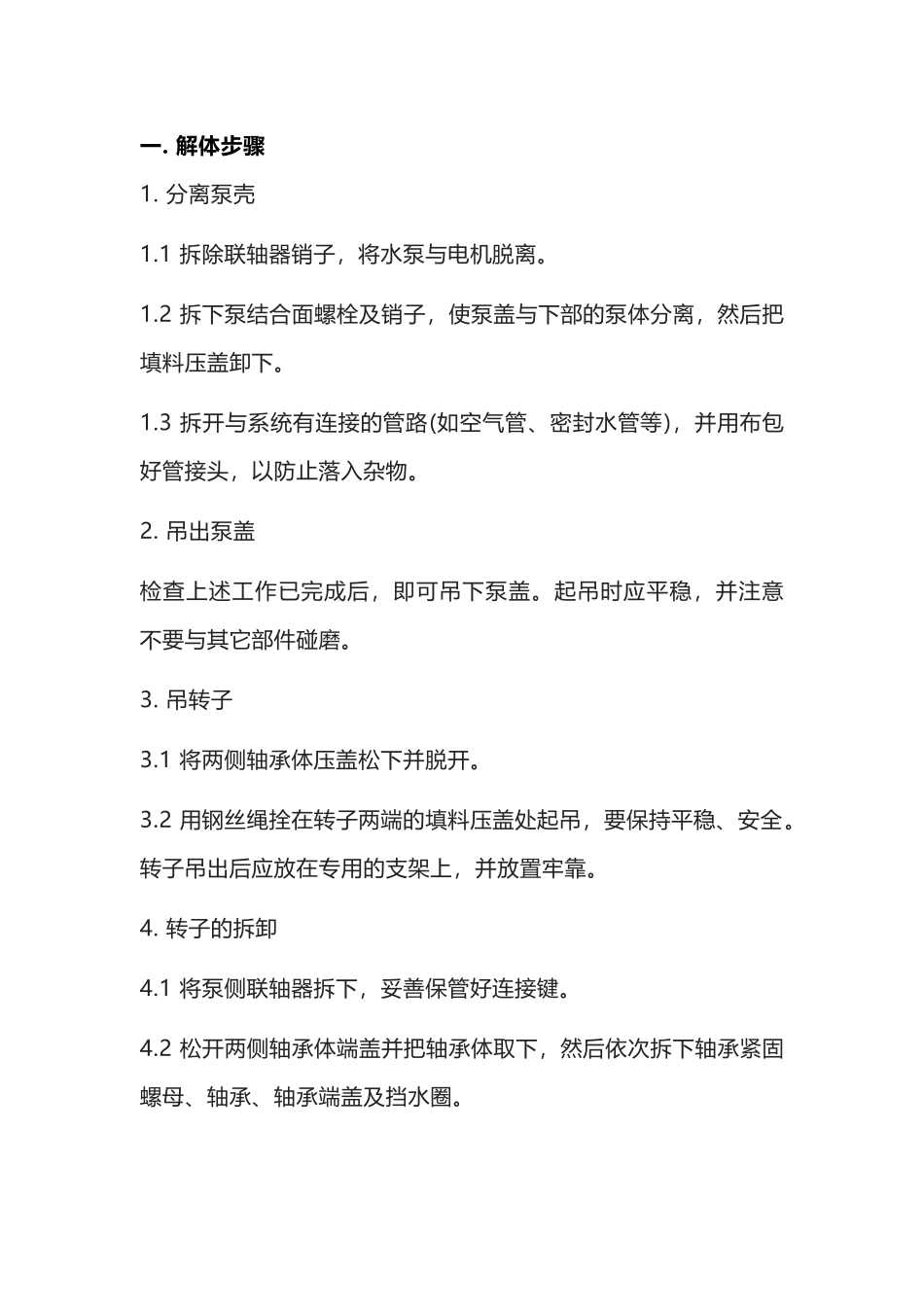

一. 解体步骤1. 分离泵壳1.1 拆除联轴器销子，将水泵与电机脱离。1.2 拆下泵结合面螺栓及销子，使泵盖与下部的泵体分离，然后把填料压盖卸下。1.3 拆开与系统有连接的管路(如空气管、密封水管等)，并用布包好管接头，以防止落入杂物。2. 吊出泵盖检查上述工作已完成后，即可吊下泵盖。起吊时应平稳，并注意不要与其它部件碰磨。3. 吊转子3.1 将两侧轴承体压盖松下并脱开。3.2 用钢丝绳拴在转子两端的填料压盖处起吊，要保持平稳、安全。转子吊出后应放在专用的支架上，并放置牢靠。4. 转子的拆卸4.1 将泵侧联轴器拆下，妥善保管好连接键。4.2 松开两侧轴承体端盖并把轴承体取下，然后依次拆下轴承紧固螺母、轴承、轴承端盖及挡水圈。4.3 将密封环、填料压盖、水封环、填料套等取下，并检查其磨损或腐蚀的情况。4.4 松开两侧的轴套螺母，取下轴套并检查其磨损情况，必要时予以更换。4.5 检查叶轮磨损和汽蚀的情况，若能继续使用，则不必将其拆下。如确需卸下时，要用专门的拉力工具边加热边拆卸，以免损伤泵轴。二. 装配顺序1. 转子组装1.1 叶轮应装在轴的正确位置上，不能偏向一侧，否则会造成与泵壳的轴向间隙不均而产生摩擦。1.2 装上轴套并拧紧轴套螺母。为防止水顺轴漏出，在轴套与螺母间要用密封胶圈填塞。组装后应保证胶圈被轴套螺母压紧且螺母与轴套已靠紧。1.3 将密封环、填料套、水封环、填料压盖及挡水圈装在轴上。1.4 装上轴承端盖和轴承，拧紧轴承螺母，然后装上轴承体并将轴承体和轴承端盖紧固。1.5 装上联轴器。2. 吊入转子2.1 将前述装好的转子组件平稳地吊入泵体内。2.2 将密封环就位后，盘动转子，观察密封环有无摩擦，应调整密封环直到盘动转子轻快为止。3. 扣泵盖将泵盖扣上后，紧固泵结合面螺栓及两侧的轴承体压盖。然后，盘动转子看是否与以前有所不同，若没有明显异常，即可将空气管、密封水管等连接上，把填料加好，接着，就可以进行对联轴器找正了。三. 检修技术要求1. 这里仅提出联轴器对中的精度要求。联轴器两端面最大和最小的间隙差值不得超过 0.06mm，两外圆中心线上下或左右的差值不得超过 0.1mm。2. 叶轮密封环在大修后没有变动，那么泵壳结合面的垫就取原来的厚度即可；如果密封环向上有抬高，泵结合面垫的厚度就要用压铅丝的方法来测量了。通常，泵盖对叶轮密封环的紧力为 0—0.03mm。新垫做好后，两面均应涂上黑铅粉后再铺在泵结合面上。注意所涂铅粉必须纯净，不能有渣块。在...
