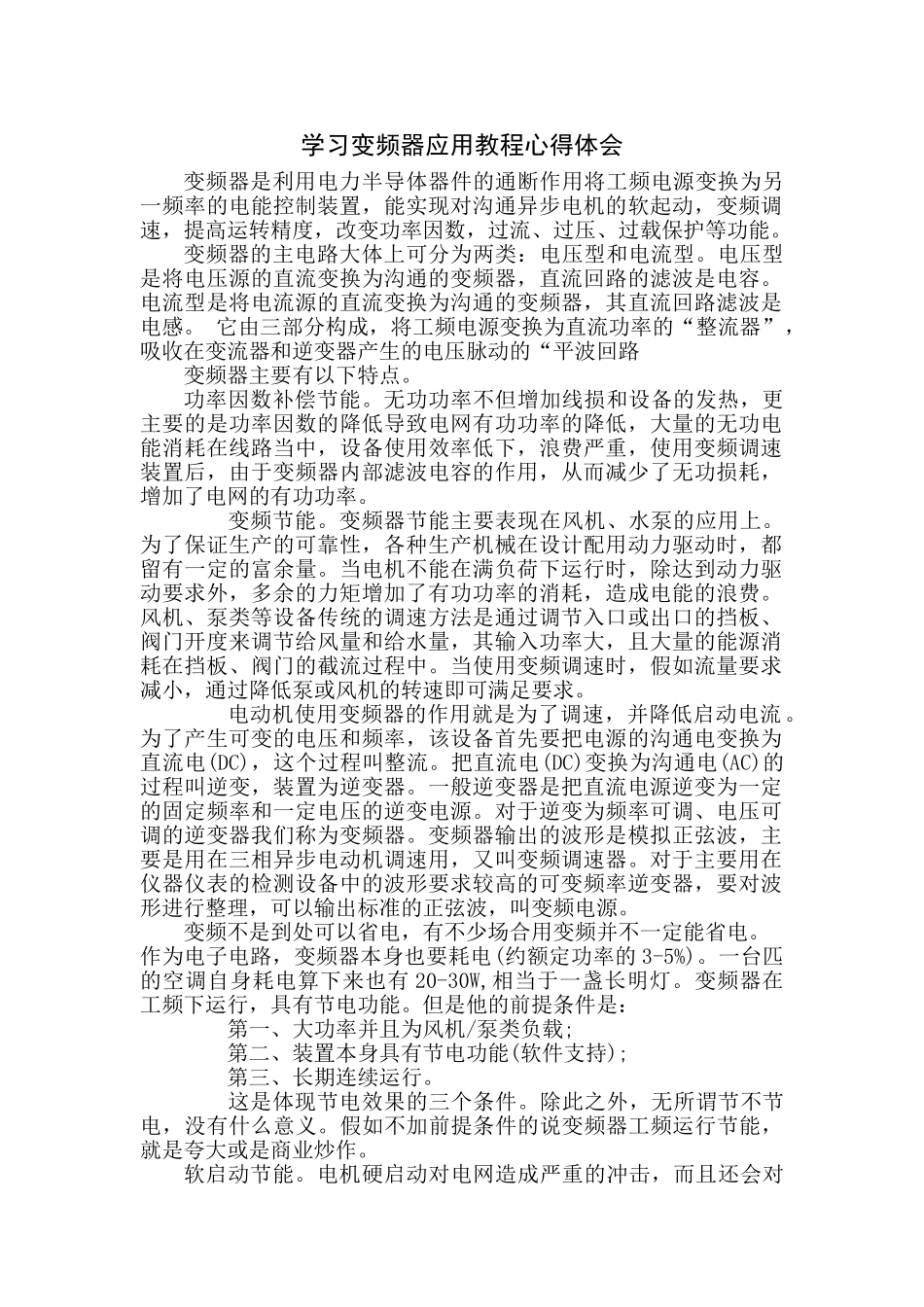

学习变频器应用教程心得体会_第1页
1/2

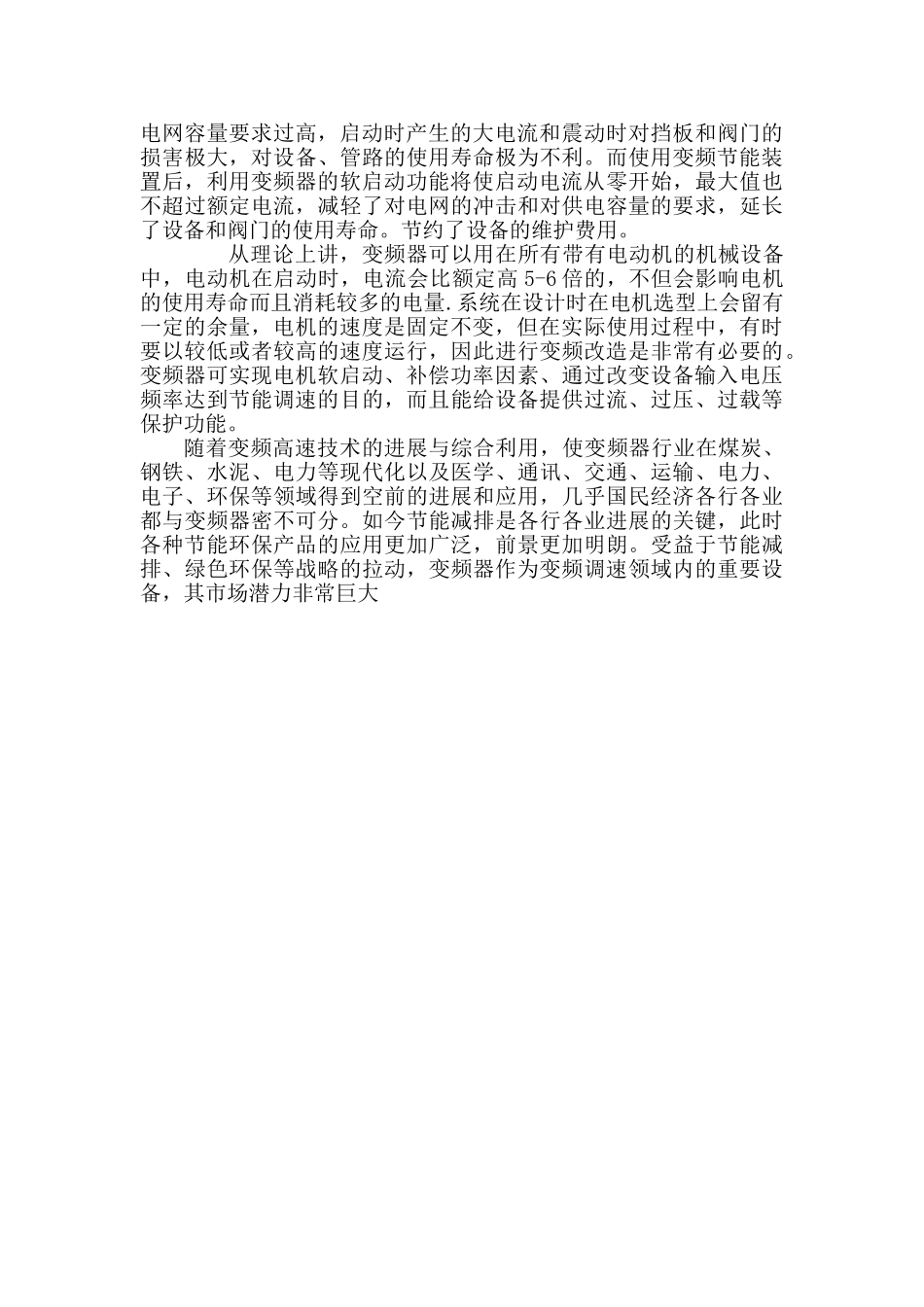

学习变频器应用教程心得体会_第2页
2/2
学习变频器应用教程心得体会变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对沟通异步电机的软起动,变频调速,提高运转精度,改变功率因数,过流、过压、过载保护等功能。变频器的主电路大体上可分为两类:电压型和电流型。电压型是将电压源的直流变换为沟通的变频器,直流回路的滤波是电容。电流型是将电流源的直流变换为沟通的变频器,其直流回路滤波是电感。 它由三部分构成,将工频电源变换为直流功率的“整流器”,吸收在变流器和逆变器产生的电压脉动的“平波回路变频器主要有以下特点。功率因数补偿节能。无功功率不但增加线损和设备的发热,更主要的是功率因数的降低导致电网有功功率的降低,大量的无功电能消耗在线路当中,设备使用效率低下,浪费严重,使用变频调速装置后,由于变频器内部滤波电容的作用,从而减少了无功损耗,增加了电网的有功功率。 变频节能。变频器节能主要表现在风机、水泵的应用上。为了保证生产的可靠性,各种生产机械在设计配用动力驱动时,都留有一定的富余量。当电机不能在满负荷下运行时,除达到动力驱动要求外,多余的力矩增加了有功功率的消耗,造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量,其输入功率大,且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时,假如流量要求减小,通过降低泵或风机的转速即可满足要求。 电动机使用变频器的作用就是为了调速,并降低启动电流。为了产生可变的电压和频率,该设备首先要把电源的沟通电变换为直流电(DC),这个过程叫整流。把直流电(DC)变换为沟通电(AC)的过程叫逆变,装置为逆变器。一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。对于逆变为频率可调、电压可调的逆变器我们称为变频器。变频器输出的波形是模拟正弦波,主要是用在三相异步电动机调速用,又叫变频调速器。对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器,要对波形进行整理,可以输出标准的正弦波,叫变频电源。变频不是到处可以省电,有不少场合用变频并不一定能省电。 作为电子电路,变频器本身也要耗电(约额定功率的 3-5%)。一台匹的空调自身耗电算下来也有 20-30W,相当于一盏长明灯。变频器在工频下运行,具有节电功能。但是他的前提条件是: 第一、大功率并且为风机/泵类负载; 第二、装置本身具有节电功能(软件支持); 第三...
