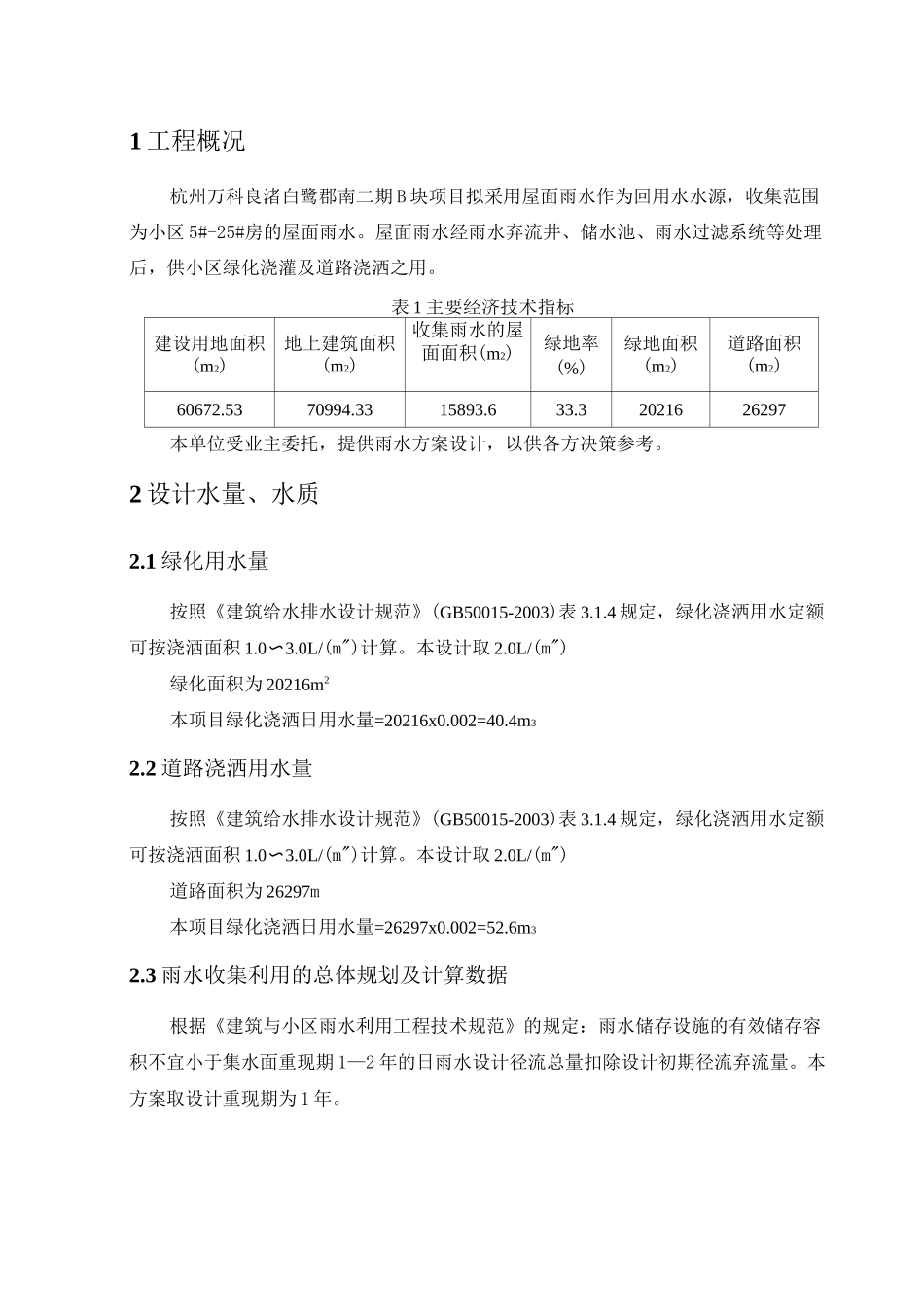

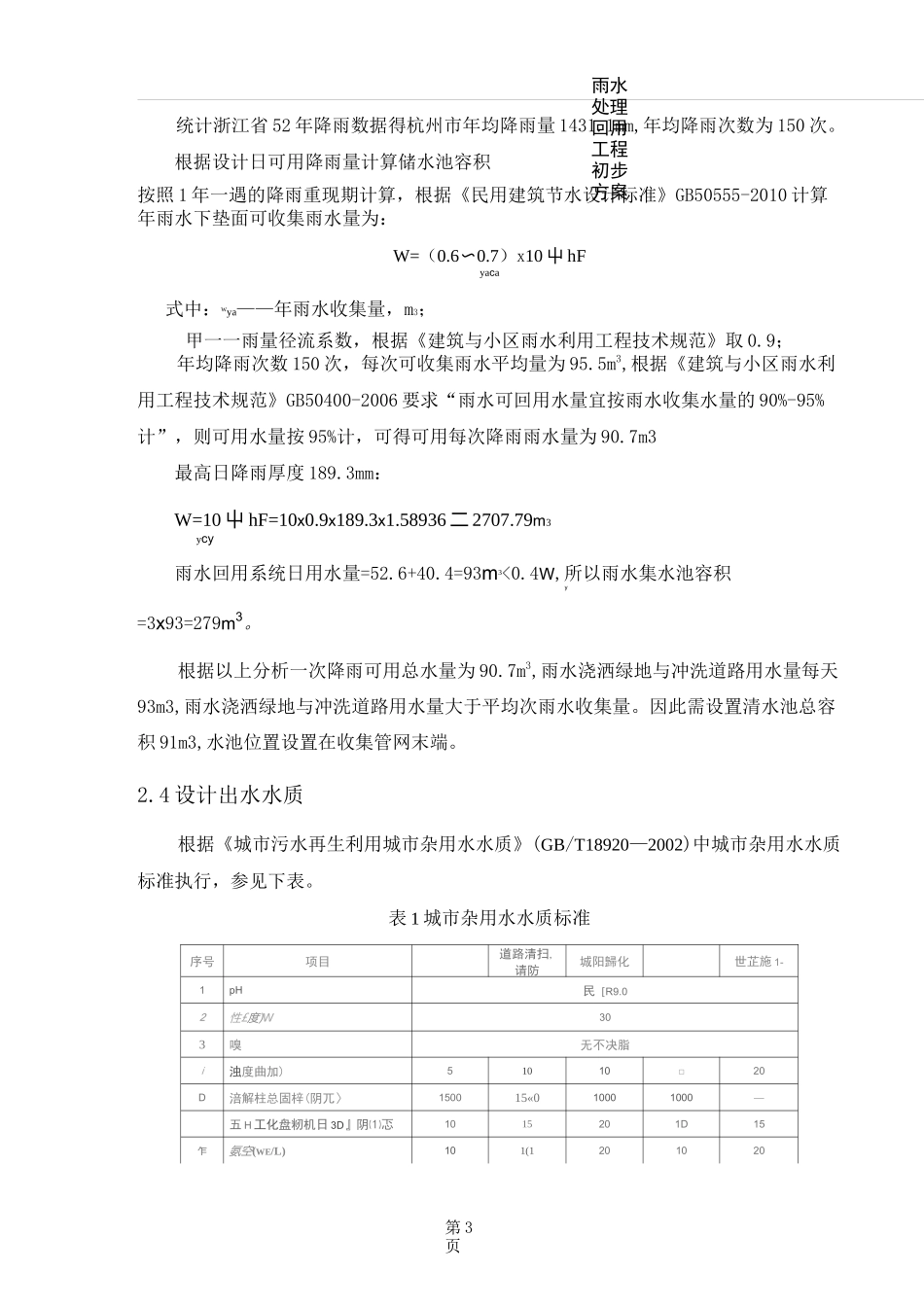

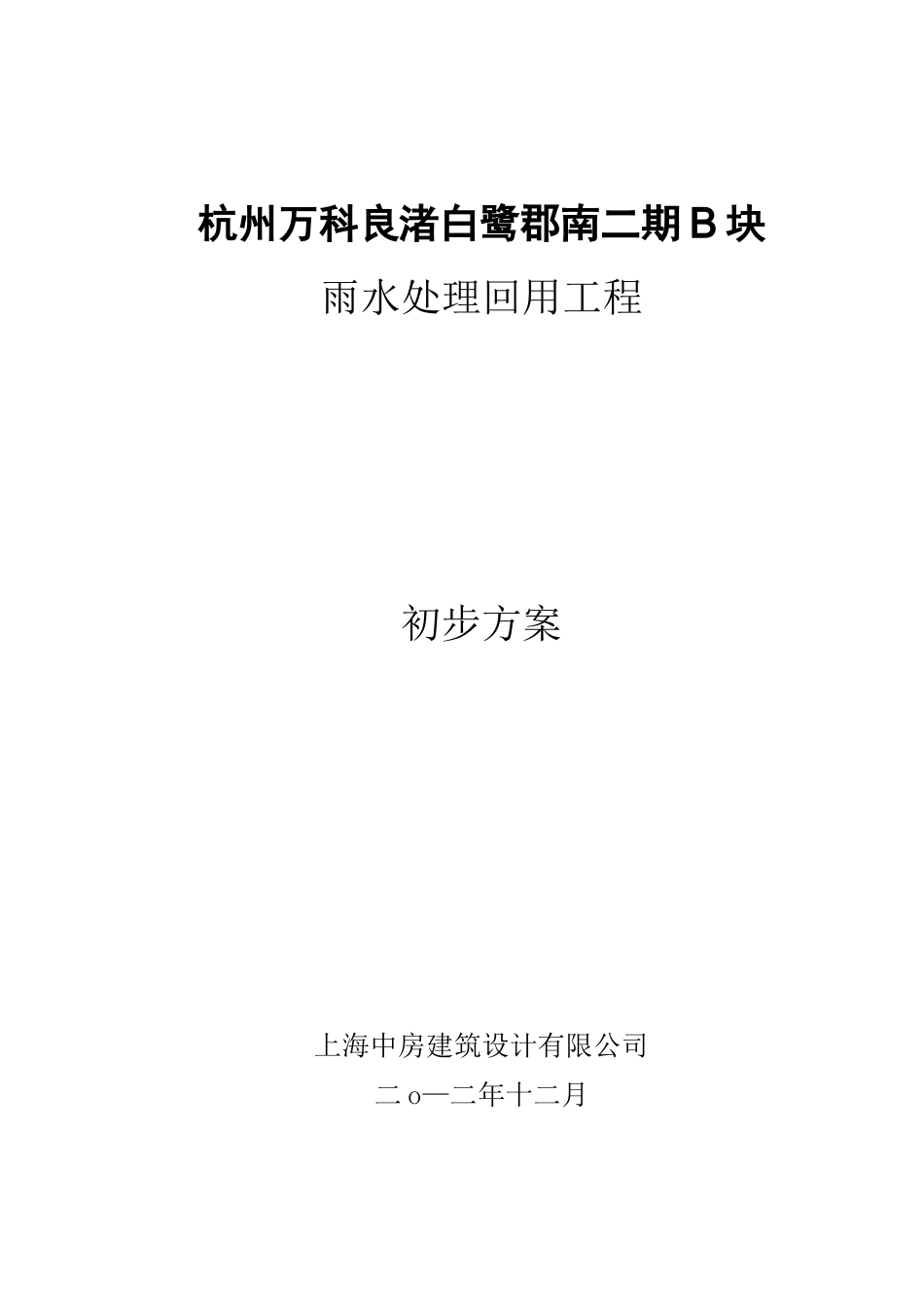

杭州万科良渚白鹭郡南二期 B 块雨水处理回用工程初步方案上海中房建筑设计有限公司二 o—二年十二月1 工程概况杭州万科良渚白鹭郡南二期 B 块项目拟采用屋面雨水作为回用水水源，收集范围为小区 5#-25#房的屋面雨水。屋面雨水经雨水弃流井、储水池、雨水过滤系统等处理后，供小区绿化浇灌及道路浇洒之用。表 1 主要经济技术指标建设用地面积(m2)地上建筑面积(m2)收集雨水的屋面面积(m2)绿地率(%)绿地面积(m2)道路面积(m2)60672.5370994.3315893.633.32021626297本单位受业主委托，提供雨水方案设计，以供各方决策参考。2 设计水量、水质2.1 绿化用水量按照《建筑给水排水设计规范》(GB50015-2003)表 3.1.4 规定，绿化浇洒用水定额可按浇洒面积 1.0〜3.0L/(m")计算。本设计取 2.0L/(m")绿化面积为 20216m2本项目绿化浇洒日用水量=20216x0.002=40.4m32.2 道路浇洒用水量按照《建筑给水排水设计规范》(GB50015-2003)表 3.1.4 规定，绿化浇洒用水定额可按浇洒面积 1.0〜3.0L/(m")计算。本设计取 2.0L/(m")道路面积为 26297m本项目绿化浇洒日用水量=26297x0.002=52.6m32.3 雨水收集利用的总体规划及计算数据根据《建筑与小区雨水利用工程技术规范》的规定：雨水储存设施的有效储存容积不宜小于集水面重现期 1—2 年的日雨水设计径流总量扣除设计初期径流弃流量。本方案取设计重现期为 1 年。雨水处理回用工程初步方案第 3页统计浙江省 52 年降雨数据得杭州市年均降雨量 1431.1mm,年均降雨次数为 150 次。根据设计日可用降雨量计算储水池容积按照 1 年一遇的降雨重现期计算，根据《民用建筑节水设计标准》GB50555-2010 计算年雨水下垫面可收集雨水量为：W=（0.6〜0.7）x10 屮 hFyaca式中：Wya——年雨水收集量，m3；甲一一雨量径流系数，根据《建筑与小区雨水利用工程技术规范》取 0.9；年均降雨次数 150 次，每次可收集雨水平均量为 95.5m3,根据《建筑与小区雨水利用工程技术规范》GB50400-2006 要求“雨水可回用水量宜按雨水收集水量的 90%-95%计”，则可用水量按 95%计，可得可用每次降雨雨水量为 90.7m3最高日降雨厚度 189.3mm：W=10 屮 hF=10x0.9x189.3x1.58936 二 2707.79m3ycy雨水回用系统日用水量=52.6+40.4=93m3<0.4W,所以雨水集水池容积y=3x93=279m3。根据以上分析一次降雨可用总水量为 90.7m3,雨水浇洒绿地与冲洗道路用水量每天93m3,雨水浇洒绿地与冲洗道路用水量大于平均次雨水收集量。...
