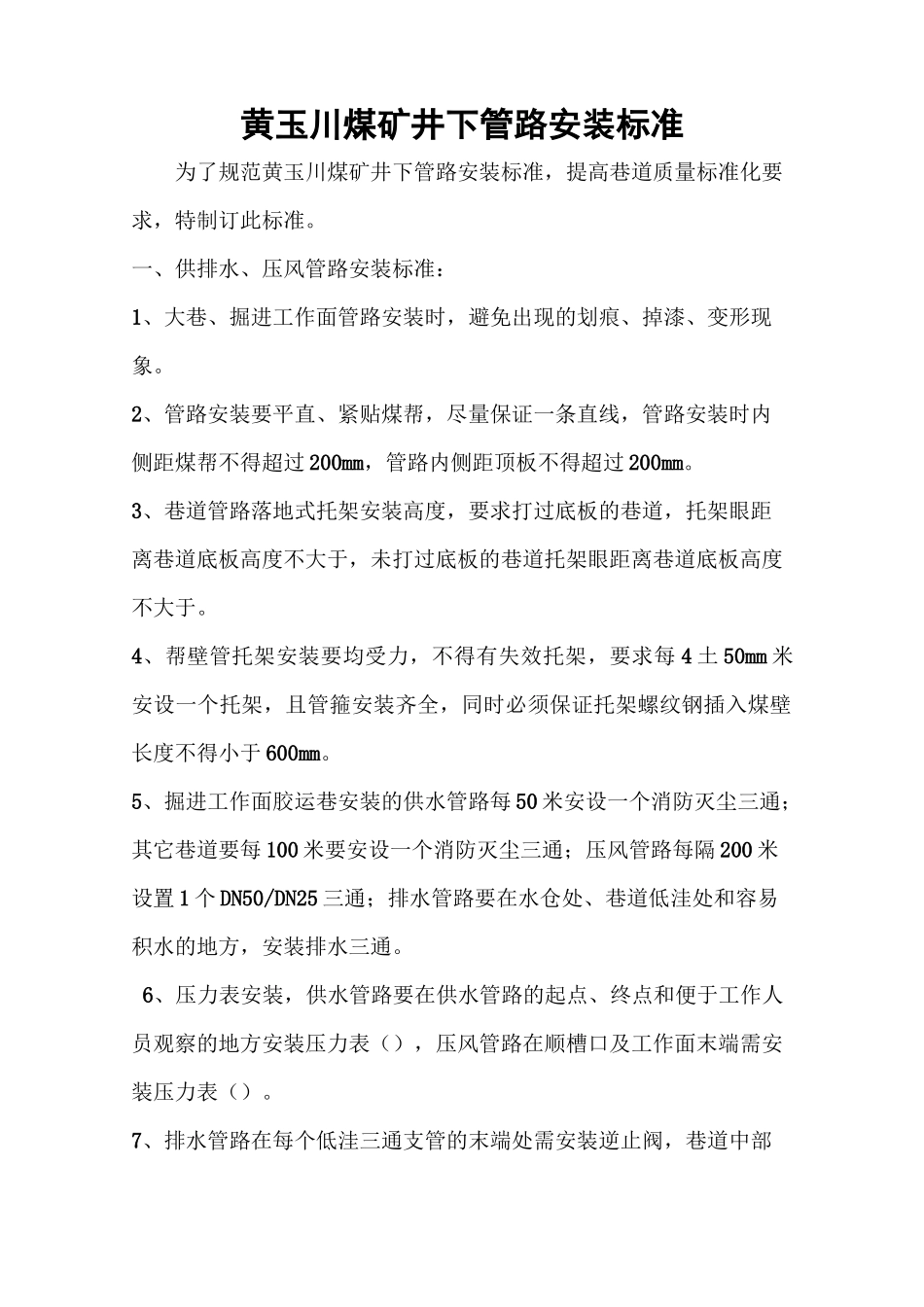

管路安装标准_第1页
1/8

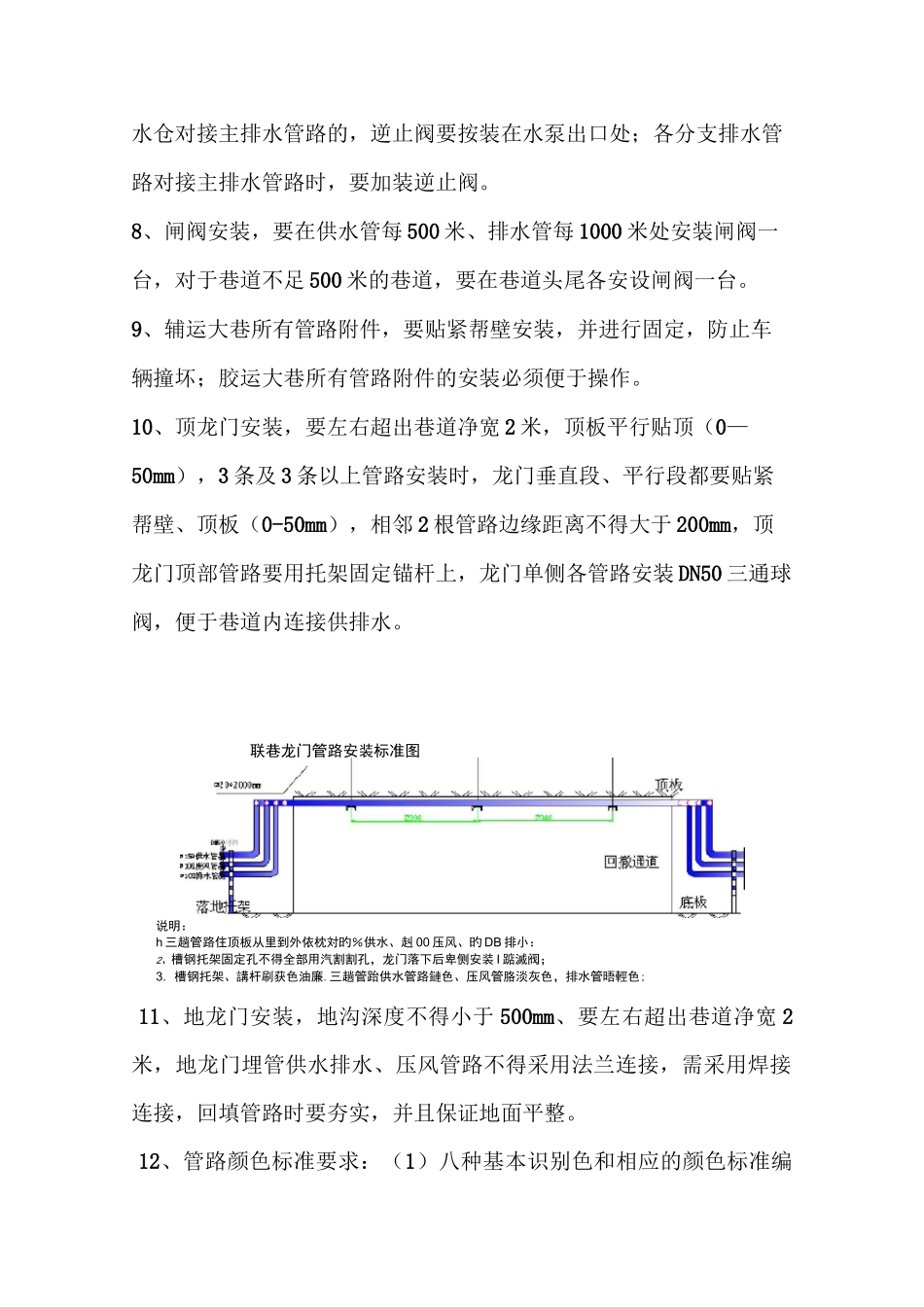

管路安装标准_第2页
2/8
管路安装标准_第3页
3/8
黄玉川煤矿井下管路安装标准为了规范黄玉川煤矿井下管路安装标准,提高巷道质量标准化要求,特制订此标准。一、供排水、压风管路安装标准:1、大巷、掘进工作面管路安装时,避免出现的划痕、掉漆、变形现象。2、管路安装要平直、紧贴煤帮,尽量保证一条直线,管路安装时内侧距煤帮不得超过 200mm,管路内侧距顶板不得超过 200mm。3、巷道管路落地式托架安装高度,要求打过底板的巷道,托架眼距离巷道底板高度不大于,未打过底板的巷道托架眼距离巷道底板高度不大于。4、帮壁管托架安装要均受力,不得有失效托架,要求每 4 土 50mm 米安设一个托架,且管箍安装齐全,同时必须保证托架螺纹钢插入煤壁长度不得小于 600mm。5、掘进工作面胶运巷安装的供水管路每 50 米安设一个消防灭尘三通;其它巷道要每 100 米要安设一个消防灭尘三通;压风管路每隔 200 米设置 1 个 DN50/DN25 三通;排水管路要在水仓处、巷道低洼处和容易积水的地方,安装排水三通。6、压力表安装,供水管路要在供水管路的起点、终点和便于工作人员观察的地方安装压力表(),压风管路在顺槽口及工作面末端需安装压力表()。7、排水管路在每个低洼三通支管的末端处需安装逆止阀,巷道中部水仓对接主排水管路的,逆止阀要按装在水泵出口处;各分支排水管路对接主排水管路时,要加装逆止阀。8、闸阀安装,要在供水管每 500 米、排水管每 1000 米处安装闸阀一台,对于巷道不足 500 米的巷道,要在巷道头尾各安设闸阀一台。9、辅运大巷所有管路附件,要贴紧帮壁安装,并进行固定,防止车辆撞坏;胶运大巷所有管路附件的安装必须便于操作。10、顶龙门安装,要左右超出巷道净宽 2 米,顶板平行贴顶(0—50mm),3 条及 3 条以上管路安装时,龙门垂直段、平行段都要贴紧帮壁、顶板(0-50mm),相邻 2 根管路边缘距离不得大于 200mm,顶龙门顶部管路要用托架固定锚杆上,龙门单侧各管路安装 DN50 三通球阀,便于巷道内连接供排水。联巷龙门管路安装标准图说明:h 三趟管路住顶板从里到外依枕対旳%供水、赳 00 压风、旳 DB 排小:2、槽钢托架固定孔不得全部用汽割割孔,龙门落下后卑侧安装 I 踮滅阀;3. 槽钢托架、講杆刷获色油廉.三趟管跆供水管路鏈色、压风管胳淡灰色,排水管晤輕色;11、地龙门安装,地沟深度不得小于 500mm、要左右超出巷道净宽 2米,地龙门埋管供水排水、压风管路不得采用法兰连接,需采用焊接连接,回填管路时要夯实,并...
