钢制散热器施工技术交底

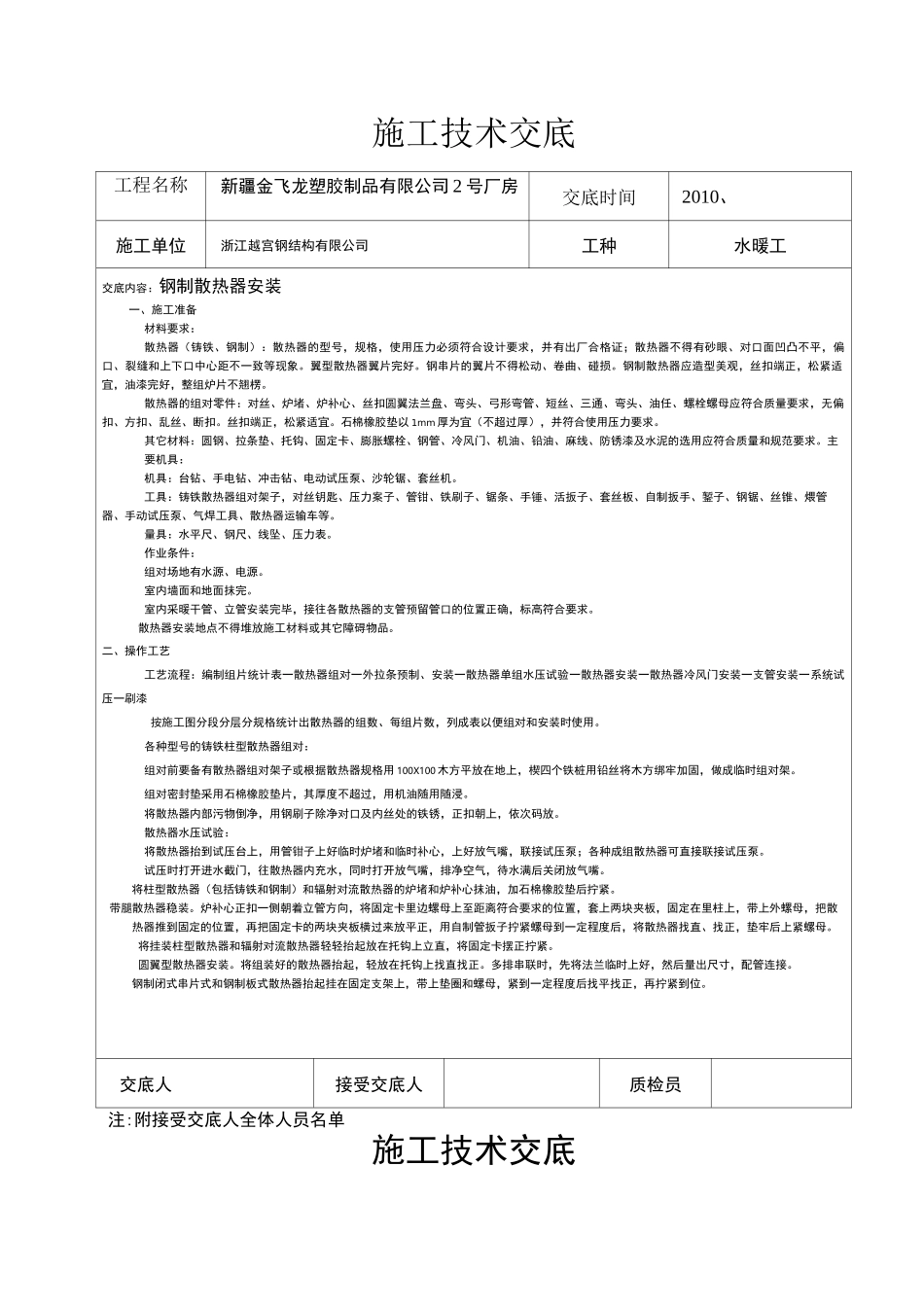

钢制散热器施工技术交底_第1页
1/11

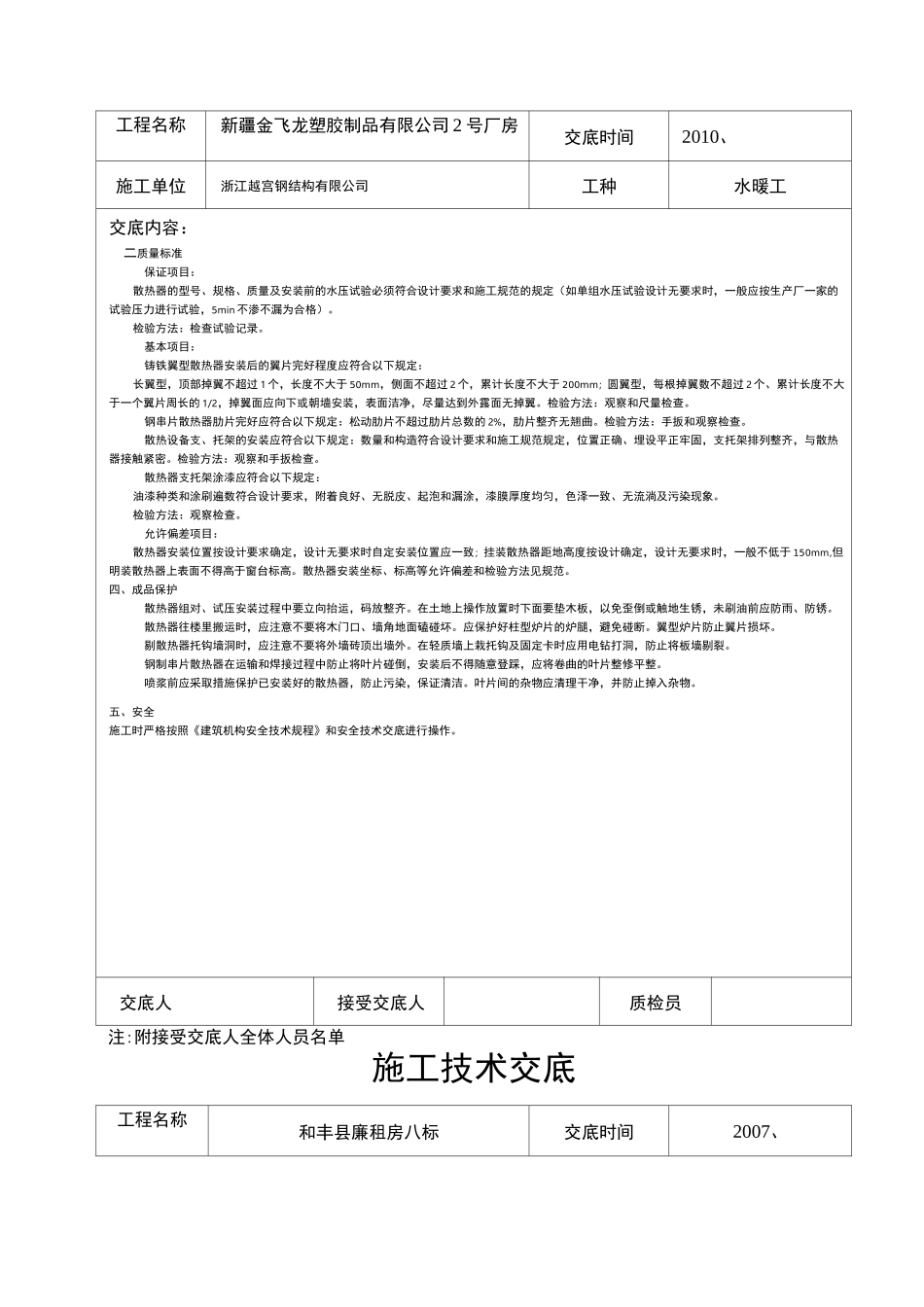

钢制散热器施工技术交底_第2页
2/11
钢制散热器施工技术交底_第3页
3/11
施工技术交底工程名称新疆金飞龙塑胶制品有限公司 2 号厂房交底时间2010、施工单位浙江越宫钢结构有限公司工种水暖工交底内容:钢制散热器安装一、施工准备材料要求:散热器(铸铁、钢制):散热器的型号,规格,使用压力必须符合设计要求,并有出厂合格证;散热器不得有砂眼、对口面凹凸不平,偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观,丝扣端正,松紧适宜,油漆完好,整组炉片不翘楞。散热器的组对零件:对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求,无偏扣、方扣、乱丝、断扣。丝扣端正,松紧适宜。石棉橡胶垫以 1mm 厚为宜(不超过厚),并符合使用压力要求。其它材料:圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥的选用应符合质量和规范要求。主要机具:机具:台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。工具:铸铁散热器组对架子,对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。量具:水平尺、钢尺、线坠、压力表。作业条件:组对场地有水源、电源。室内墙面和地面抹完。室内采暖干管、立管安装完毕,接往各散热器的支管预留管口的位置正确,标高符合要求。散热器安装地点不得堆放施工材料或其它障碍物品。二、操作工艺工艺流程:编制组片统计表一散热器组对一外拉条预制、安装一散热器单组水压试验一散热器安装一散热器冷风门安装一支管安装一系统试压一刷漆按施工图分段分层分规格统计出散热器的组数、每组片数,列成表以便组对和安装时使用。各种型号的铸铁柱型散热器组对:组对前要备有散热器组对架子或根据散热器规格用 100X100 木方平放在地上,楔四个铁桩用铅丝将木方绑牢加固,做成临时组对架。组对密封垫采用石棉橡胶垫片,其厚度不超过,用机油随用随浸。将散热器内部污物倒净,用钢刷子除净对口及内丝处的铁锈,正扣朝上,依次码放。散热器水压试验:将散热器抬到试压台上,用管钳子上好临时炉堵和临时补心,上好放气嘴,联接试压泵;各种成组散热器可直接联接试压泵。试压时打开进水截门,往散热器内充水,同时打开放气嘴,排净空气,待水满后关闭放气嘴。将柱型散热器(包括铸铁和钢制)和辐射对流散热器的炉堵和炉补心抹油,加...
