机械原理课程设计牛头刨床的执行机构的设计

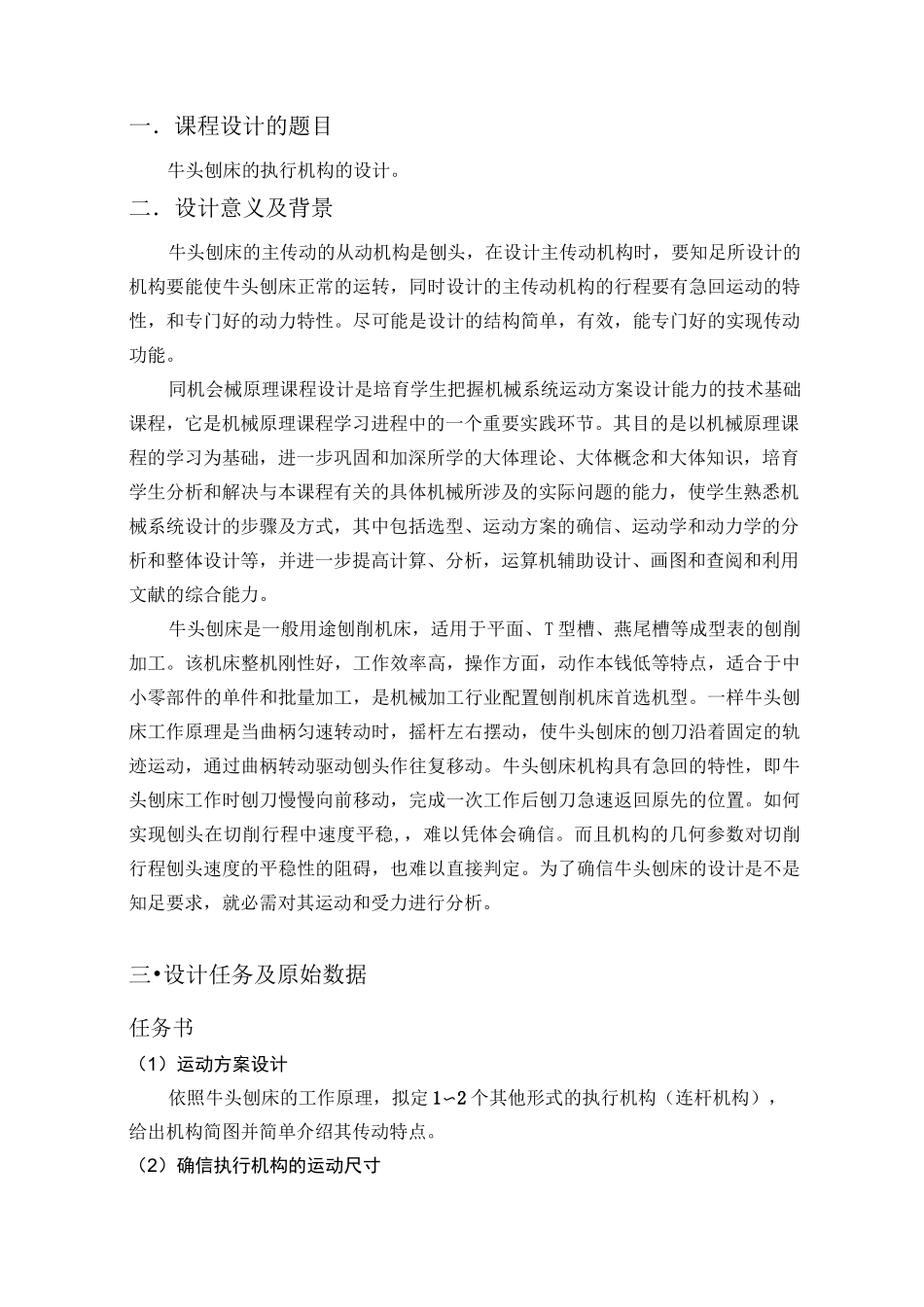

机械原理课程设计牛头刨床的执行机构的设计_第1页
1/20

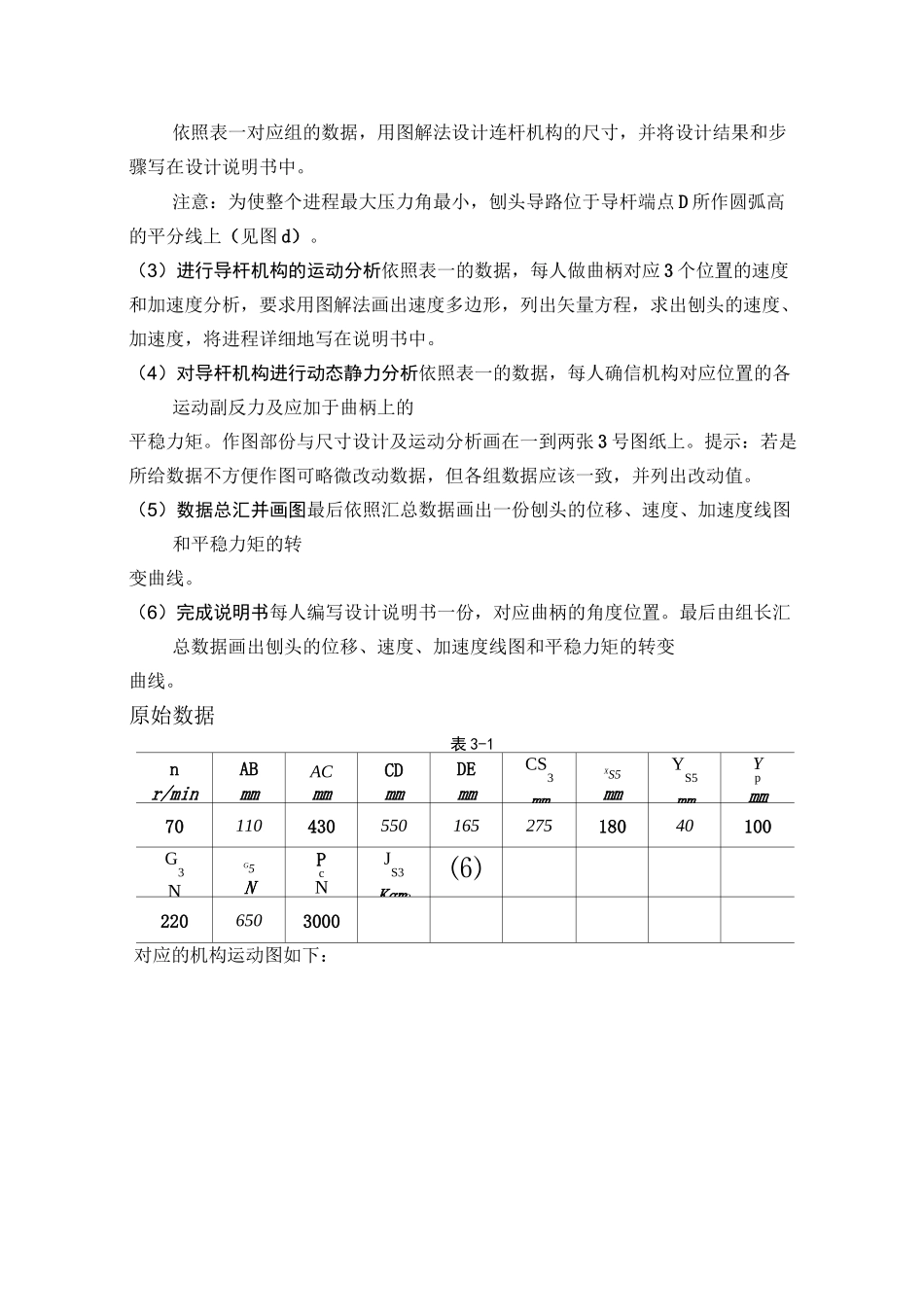

机械原理课程设计牛头刨床的执行机构的设计_第2页
2/20

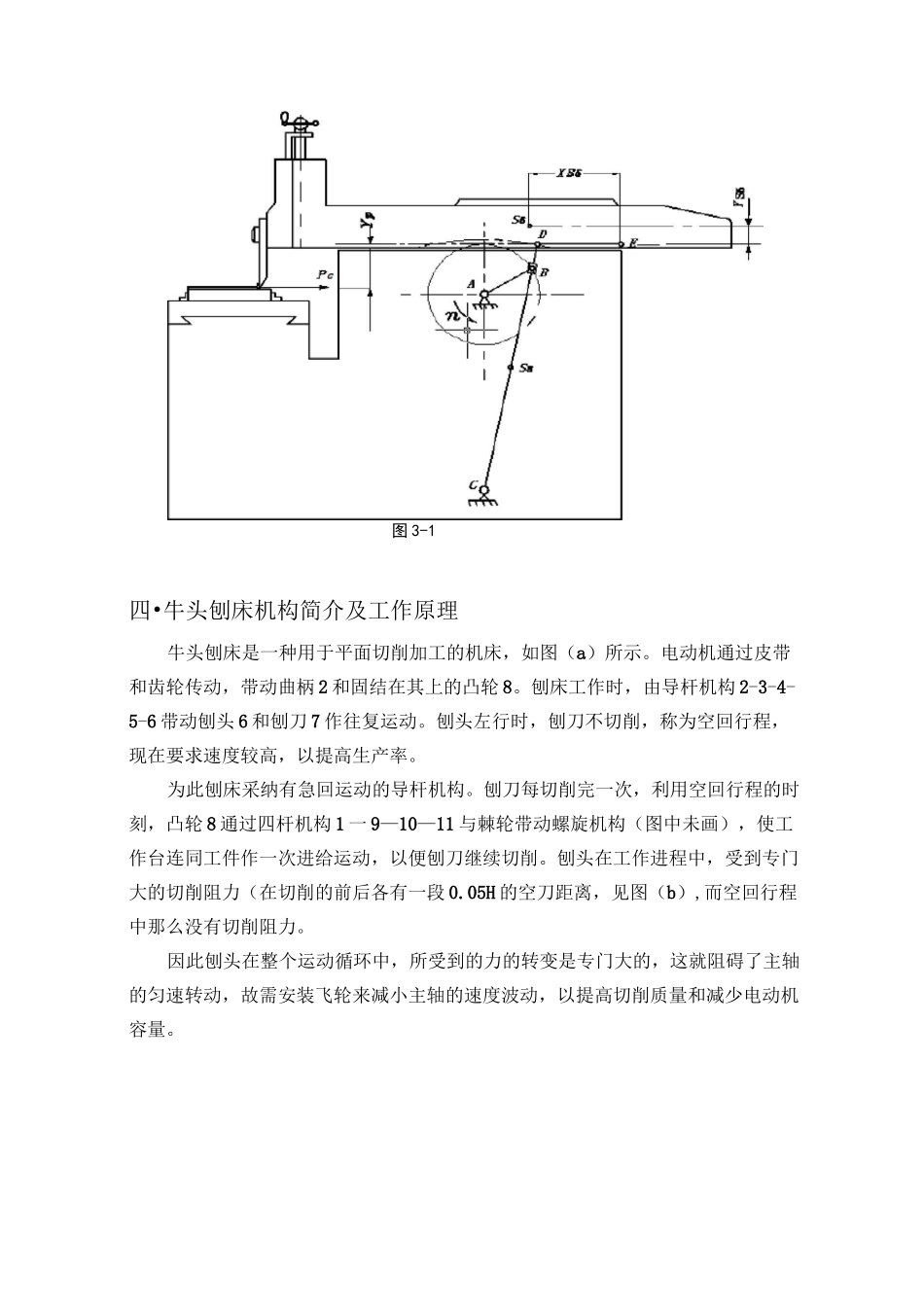

机械原理课程设计牛头刨床的执行机构的设计_第3页
3/20
一.课程设计的题目牛头刨床的执行机构的设计。二.设计意义及背景牛头刨床的主传动的从动机构是刨头,在设计主传动机构时,要知足所设计的机构要能使牛头刨床正常的运转,同时设计的主传动机构的行程要有急回运动的特性,和专门好的动力特性。尽可能是设计的结构简单,有效,能专门好的实现传动功能。同机会械原理课程设计是培育学生把握机械系统运动方案设计能力的技术基础课程,它是机械原理课程学习进程中的一个重要实践环节。其目的是以机械原理课程的学习为基础,进一步巩固和加深所学的大体理论、大体概念和大体知识,培育学生分析和解决与本课程有关的具体机械所涉及的实际问题的能力,使学生熟悉机械系统设计的步骤及方式,其中包括选型、运动方案的确信、运动学和动力学的分析和整体设计等,并进一步提高计算、分析,运算机辅助设计、画图和查阅和利用文献的综合能力。牛头刨床是一般用途刨削机床,适用于平面、T 型槽、燕尾槽等成型表的刨削加工。该机床整机刚性好,工作效率高,操作方面,动作本钱低等特点,适合于中小零部件的单件和批量加工,是机械加工行业配置刨削机床首选机型。一样牛头刨床工作原理是当曲柄匀速转动时,摇杆左右摆动,使牛头刨床的刨刀沿着固定的轨迹运动,通过曲柄转动驱动刨头作往复移动。牛头刨床机构具有急回的特性,即牛头刨床工作时刨刀慢慢向前移动,完成一次工作后刨刀急速返回原先的位置。如何实现刨头在切削行程中速度平稳,,难以凭体会确信。而且机构的几何参数对切削行程刨头速度的平稳性的阻碍,也难以直接判定。为了确信牛头刨床的设计是不是知足要求,就必需对其运动和受力进行分析。三•设计任务及原始数据任务书(1)运动方案设计依照牛头刨床的工作原理,拟定 1〜2 个其他形式的执行机构(连杆机构),给出机构简图并简单介绍其传动特点。(2)确信执行机构的运动尺寸依照表一对应组的数据,用图解法设计连杆机构的尺寸,并将设计结果和步骤写在设计说明书中。注意:为使整个进程最大压力角最小,刨头导路位于导杆端点 D 所作圆弧高的平分线上(见图 d)。(3)进行导杆机构的运动分析依照表一的数据,每人做曲柄对应 3 个位置的速度和加速度分析,要求用图解法画出速度多边形,列出矢量方程,求出刨头的速度、加速度,将进程详细地写在说明书中。(4)对导杆机构进行动态静力分析依照表一的数据,每人确信机构对应位置的各运动副反力及应加于曲柄上的平稳力矩。作图部份与尺寸设计及...
