砼盖板涵涵洞施工方案

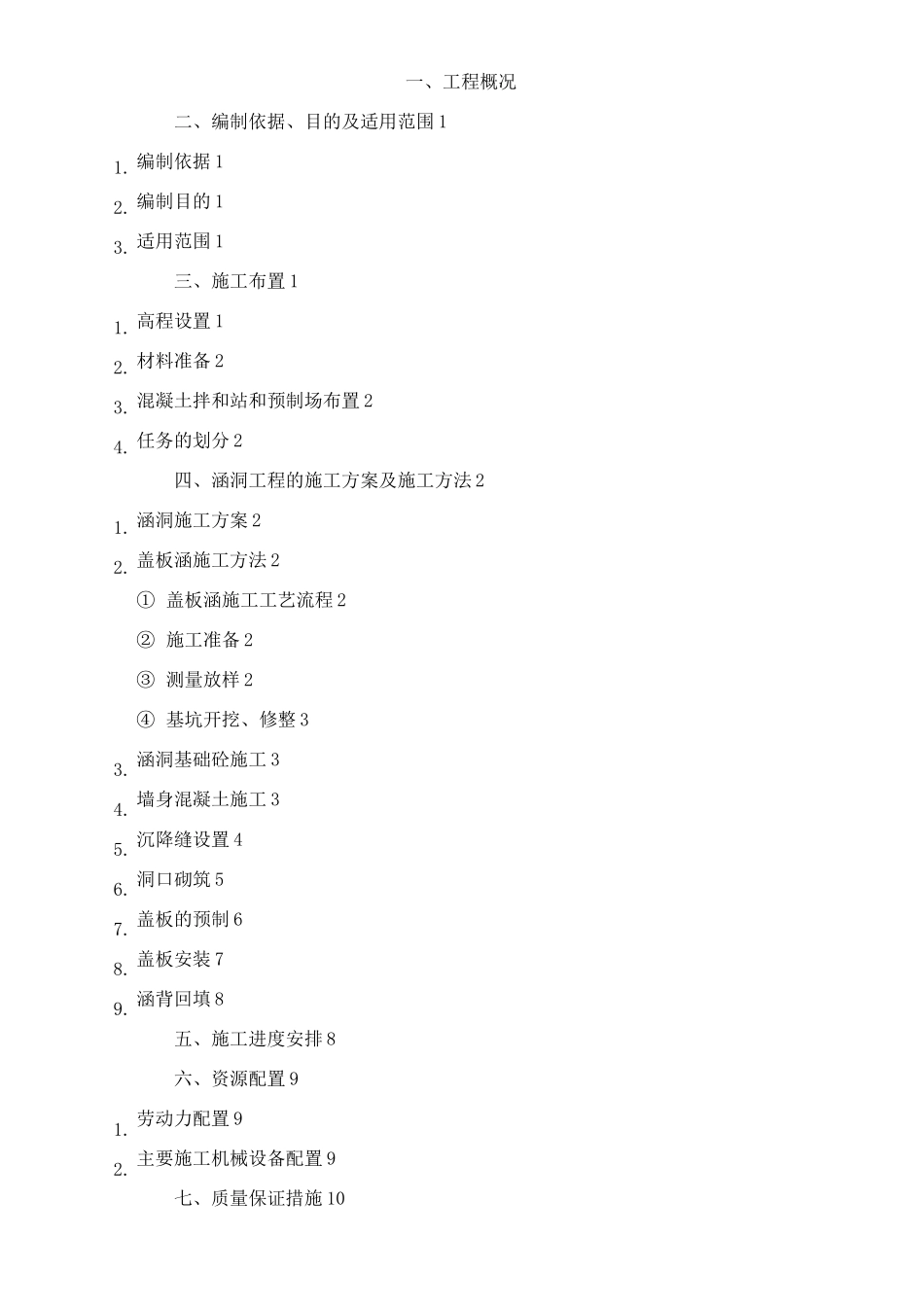

砼盖板涵涵洞施工方案_第1页
1/15

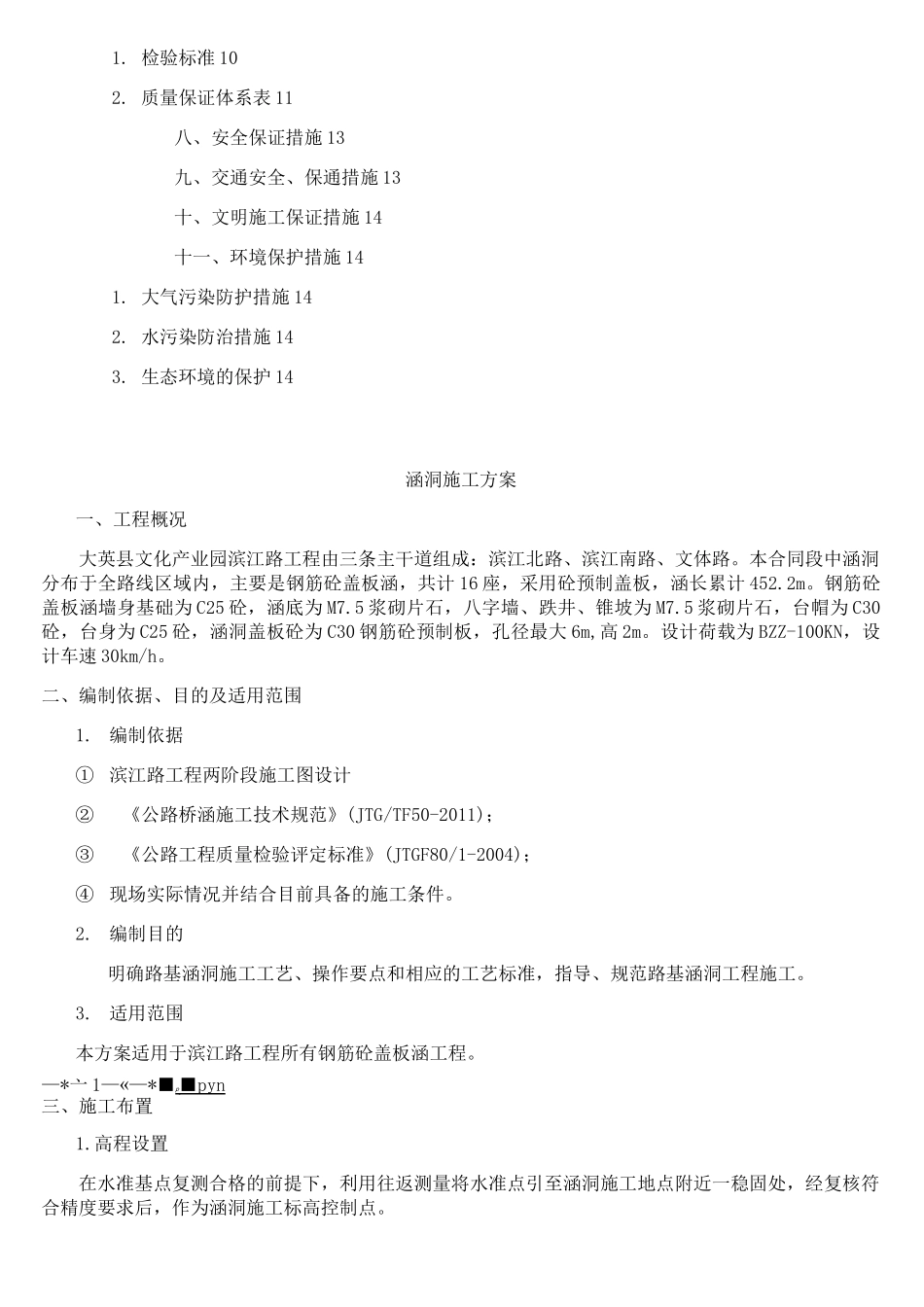

砼盖板涵涵洞施工方案_第2页
2/15

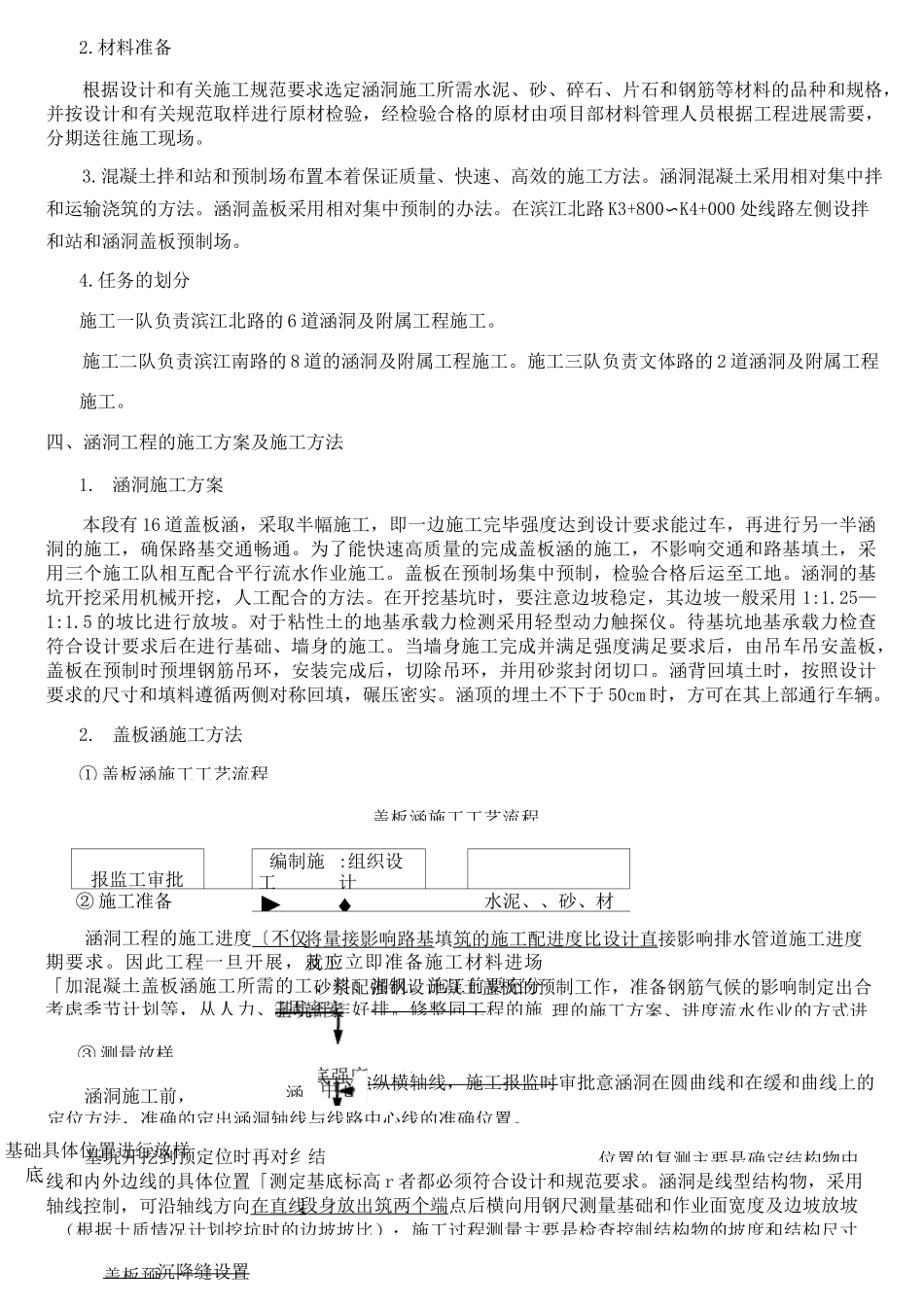

砼盖板涵涵洞施工方案_第3页
3/15
一、工程概况二、编制依据、目的及适用范围 1编制依据 1编制目的 1适用范围 1三、施工布置 1高程设置 1材料准备 2混凝土拌和站和预制场布置 2任务的划分 2四、涵洞工程的施工方案及施工方法 2涵洞施工方案 2盖板涵施工方法 2① 盖板涵施工工艺流程 2② 施工准备 2③ 测量放样 2④ 基坑开挖、修整 3涵洞基础砼施工 3墙身混凝土施工 3沉降缝设置 4洞口砌筑 5盖板的预制 6盖板安装 7涵背回填 8五、施工进度安排 8六、资源配置 9劳动力配置 9主要施工机械设备配置 9七、质量保证措施 101.2.3.1.2.3.4.1.2.3.4.5.6.7.8.9.1.2.1. 检验标准 102. 质量保证体系表 11八、安全保证措施 13九、交通安全、保通措施 13十、文明施工保证措施 14十一、环境保护措施 141. 大气污染防护措施 142. 水污染防治措施 143. 生态环境的保护 14涵洞施工方案一、工程概况大英县文化产业园滨江路工程由三条主干道组成:滨江北路、滨江南路、文体路。本合同段中涵洞分布于全路线区域内,主要是钢筋砼盖板涵,共计 16 座,采用砼预制盖板,涵长累计 452.2m。钢筋砼盖板涵墙身基础为 C25 砼,涵底为 M7.5 浆砌片石,八字墙、跌井、锥坡为 M7.5 浆砌片石,台帽为 C30砼,台身为 C25 砼,涵洞盖板砼为 C30 钢筋砼预制板,孔径最大 6m,高 2m。设计荷载为 BZZ-100KN,设计车速 30km/h。二、编制依据、目的及适用范围1.编制依据①滨江路工程两阶段施工图设计②《公路桥涵施工技术规范》(JTG/TF50-2011);③《公路工程质量检验评定标准》(JTGF80/1-2004);④现场实际情况并结合目前具备的施工条件。2.编制目的明确路基涵洞施工工艺、操作要点和相应的工艺标准,指导、规范路基涵洞工程施工。3.适用范围本方案适用于滨江路工程所有钢筋砼盖板涵工程。—*亠 1—«—*■p ■pyn 三、施工布置1.高程设置在水准基点复测合格的前提下,利用往返测量将水准点引至涵洞施工地点附近一稳固处,经复核符合精度要求后,作为涵洞施工标高控制点。2.材料准备根据设计和有关施工规范要求选定涵洞施工所需水泥、砂、碎石、片石和钢筋等材料的品种和规格,并按设计和有关规范取样进行原材检验,经检验合格的原材由项目部材料管理人员根据工程进展需要,分期送往施工现场。3.混凝土拌和站和预制场布置本着保证质量、快速、高效的施工方法。涵洞混凝土采用相对集中拌和运输浇筑的方法。涵洞盖板采用相对集中预制的办法。在滨江北路 K...
