循环流化床锅炉的原理及结构

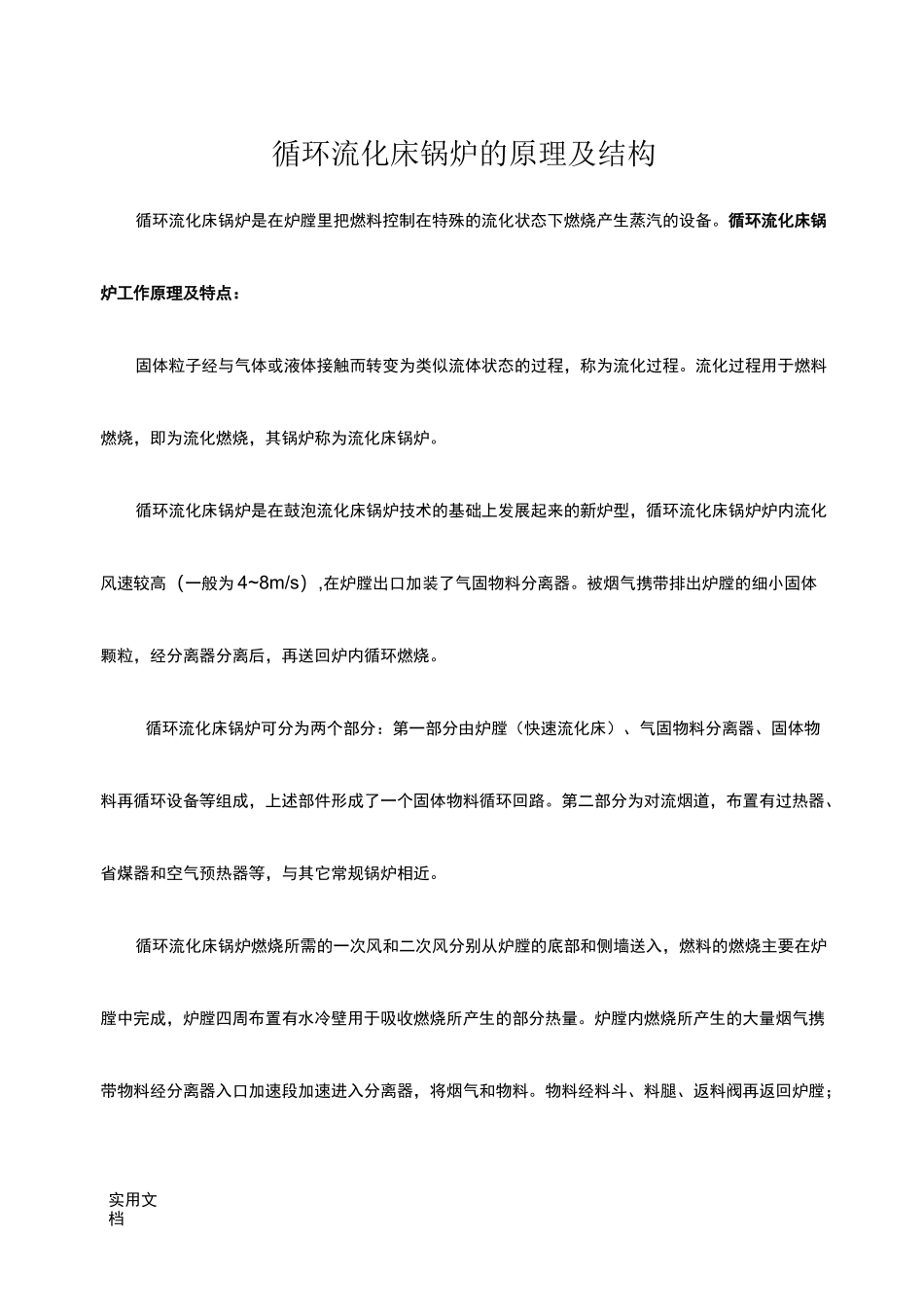

循环流化床锅炉的原理及结构_第1页
1/8

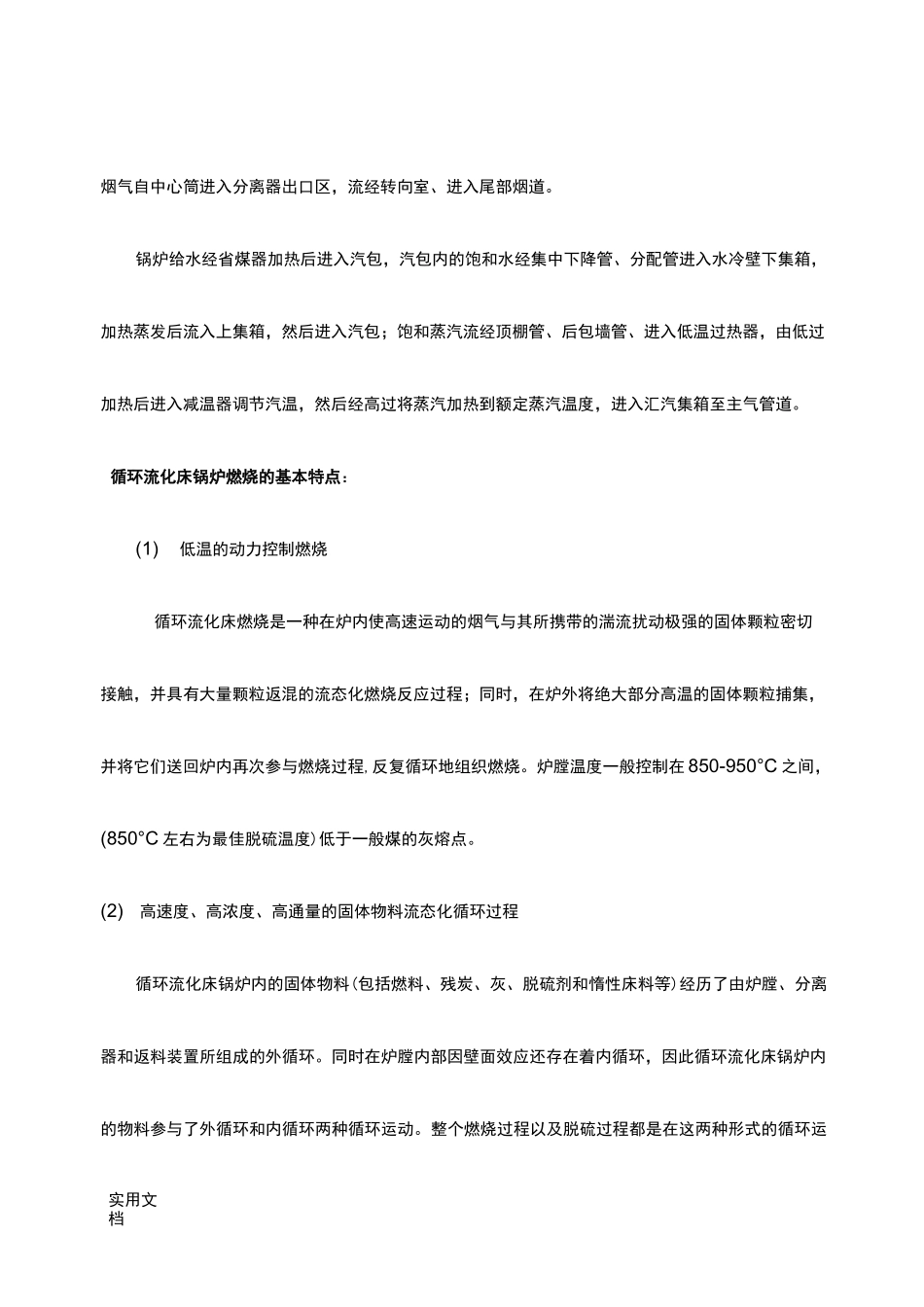

循环流化床锅炉的原理及结构_第2页
2/8

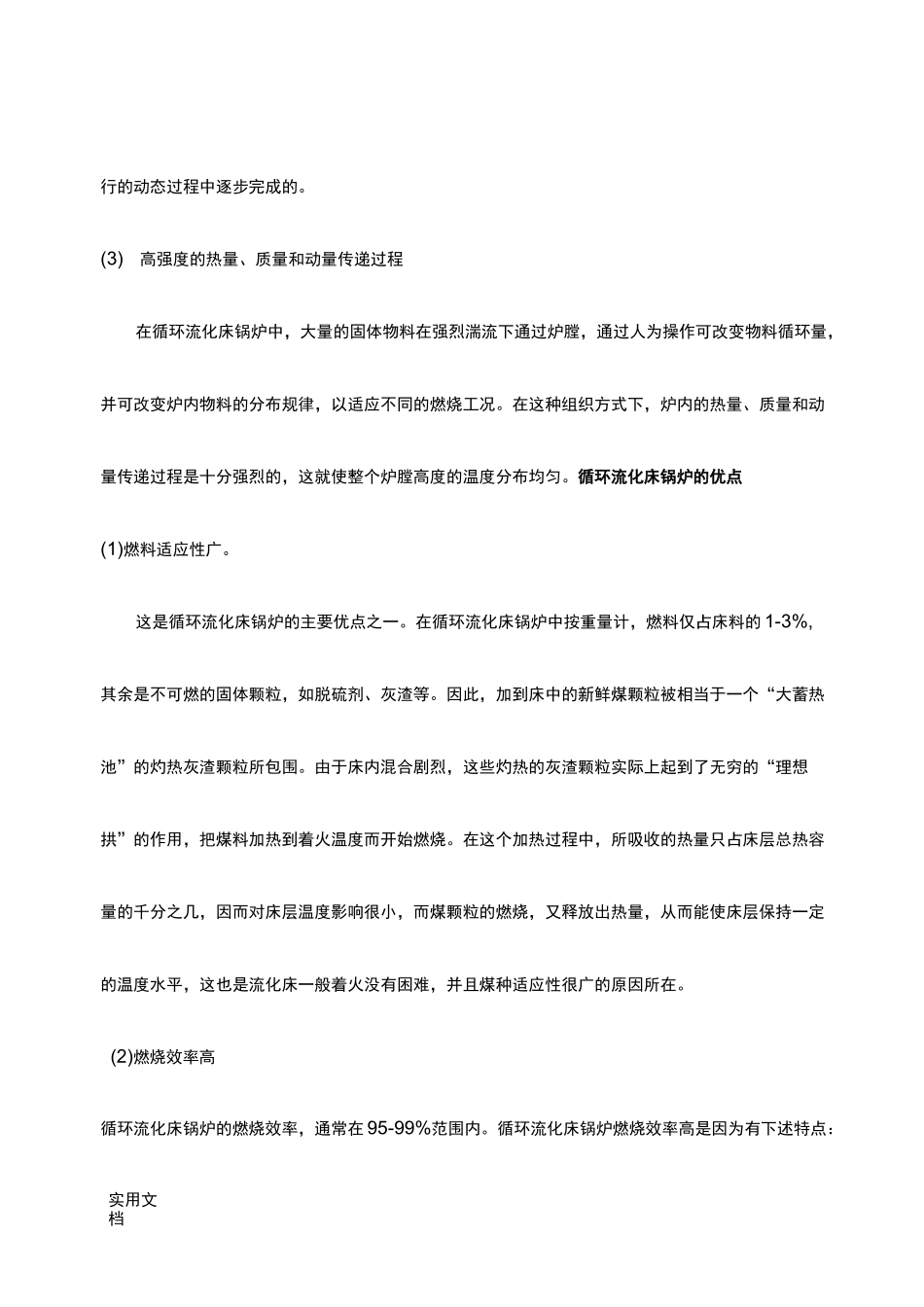

循环流化床锅炉的原理及结构_第3页
3/8
实用文档循环流化床锅炉的原理及结构循环流化床锅炉是在炉膛里把燃料控制在特殊的流化状态下燃烧产生蒸汽的设备。循环流化床锅炉工作原理及特点:固体粒子经与气体或液体接触而转变为类似流体状态的过程,称为流化过程。流化过程用于燃料燃烧,即为流化燃烧,其锅炉称为流化床锅炉。循环流化床锅炉是在鼓泡流化床锅炉技术的基础上发展起来的新炉型,循环流化床锅炉炉内流化风速较高(一般为 4~8m/s),在炉膛出口加装了气固物料分离器。被烟气携带排出炉膛的细小固体颗粒,经分离器分离后,再送回炉内循环燃烧。循环流化床锅炉可分为两个部分:第一部分由炉膛(快速流化床)、气固物料分离器、固体物料再循环设备等组成,上述部件形成了一个固体物料循环回路。第二部分为对流烟道,布置有过热器、省煤器和空气预热器等,与其它常规锅炉相近。循环流化床锅炉燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入,燃料的燃烧主要在炉膛中完成,炉膛四周布置有水冷壁用于吸收燃烧所产生的部分热量。炉膛内燃烧所产生的大量烟气携带物料经分离器入口加速段加速进入分离器,将烟气和物料。物料经料斗、料腿、返料阀再返回炉膛;实用文档烟气自中心筒进入分离器出口区,流经转向室、进入尾部烟道。锅炉给水经省煤器加热后进入汽包,汽包内的饱和水经集中下降管、分配管进入水冷壁下集箱,加热蒸发后流入上集箱,然后进入汽包;饱和蒸汽流经顶棚管、后包墙管、进入低温过热器,由低过加热后进入减温器调节汽温,然后经高过将蒸汽加热到额定蒸汽温度,进入汇汽集箱至主气管道。循环流化床锅炉燃烧的基本特点:(1)低温的动力控制燃烧循环流化床燃烧是一种在炉内使高速运动的烟气与其所携带的湍流扰动极强的固体颗粒密切接触,并具有大量颗粒返混的流态化燃烧反应过程;同时,在炉外将绝大部分高温的固体颗粒捕集,并将它们送回炉内再次参与燃烧过程,反复循环地组织燃烧。炉膛温度一般控制在 850-950°C 之间,(850°C 左右为最佳脱硫温度)低于一般煤的灰熔点。(2)高速度、高浓度、高通量的固体物料流态化循环过程循环流化床锅炉内的固体物料(包括燃料、残炭、灰、脱硫剂和惰性床料等)经历了由炉膛、分离器和返料装置所组成的外循环。同时在炉膛内部因壁面效应还存在着内循环,因此循环流化床锅炉内的物料参与了外循环和内循环两种循环运动。整个燃烧过程以及脱硫过程都是在这两种形式的循环运实用文档行的动态过程中逐步完成的。(3)高强度的热量、质量和...
