气动膜片式调节阀基础知识

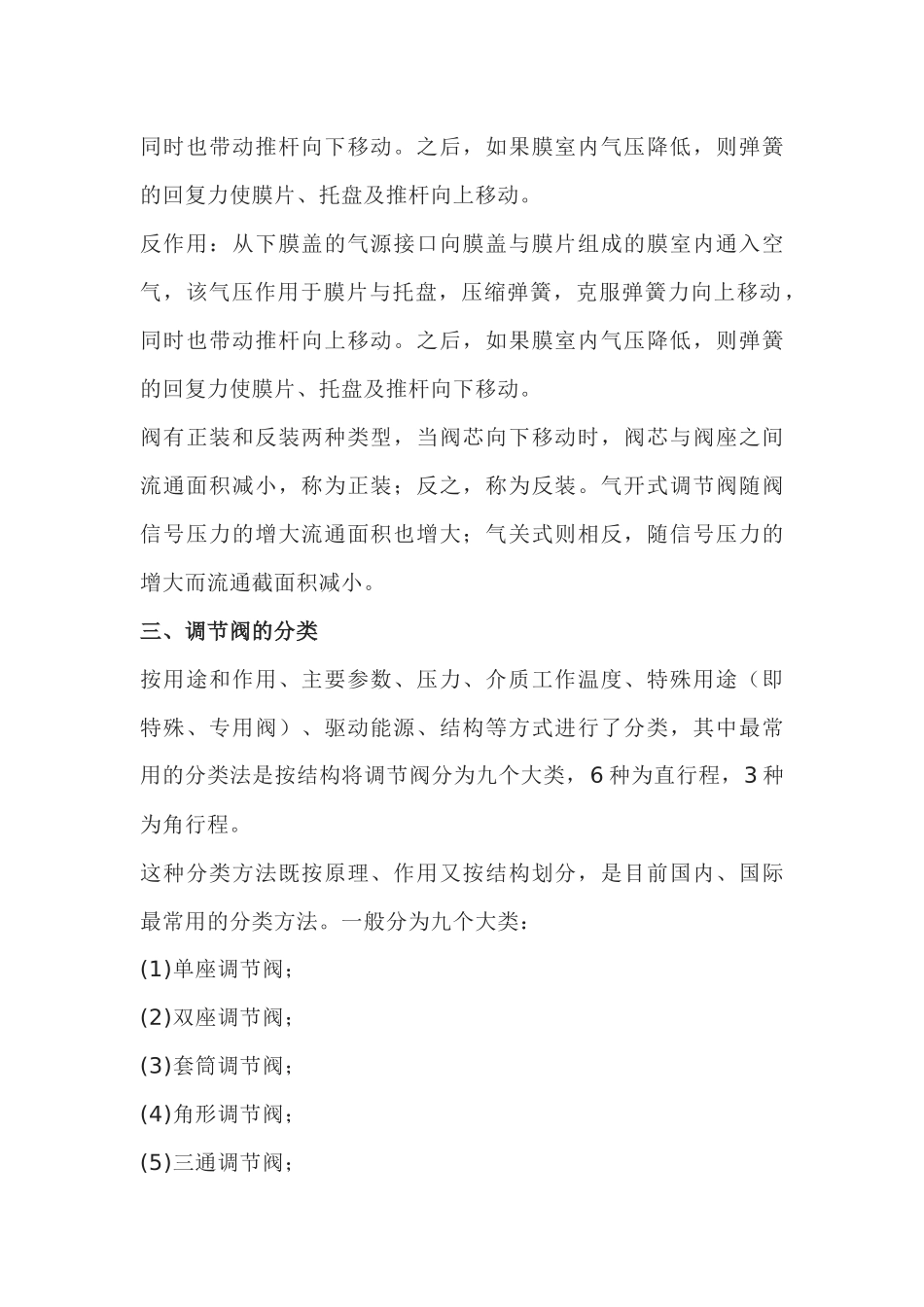

一、调节阀简介调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡力较小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V 型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。二、工作原理当气室输入了 0.02～0.10Mpa 或 0.08～0.24Mpa 信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯离开了阀座，从而使压缩空气流通。当信号压力维持一定时，阀门就维持在一定的开度上。1．调节阀组成：由执行机构和阀体二部份组成。其中，执行机构是调节阀的推动装置，它按信号压力的大小产生相应的推力，使推杆产生相应的位移，从而带动调节阀的阀芯动作 。2．气动执行机构特点：气动薄膜执行机构的特点，结构简单，动作可靠，维修方便，价格低廉，是种应用最广的执行机构。 3． 动作原理正作用：从上膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向下移动 ，同时也带动推杆向下移动。之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向上移动。反作用：从下膜盖的气源接口向膜盖与膜片组成的膜室内通入空气，该气压作用于膜片与托盘，压缩弹簧，克服弹簧力向上移动 ，同时也带动推杆向上移动。之后，如果膜室内气压降低，则弹簧的回复力使膜片、托盘及推杆向下移动。阀有正装和反装两种类型，当阀芯向下移动时，阀芯与阀座之间流通面积减小，称为正装；反之，称为反装。气开式调节阀随阀信号压力的增大流通面积也增大；气关式则相反，随信号压力的增大而流通截面积减小。三、调节阀的分类按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、专用阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6 种为直行程，3 种为角行程。这种分类方法既按原理、作用又按结构划分，是目前国内、国际最常用的分类方法。一般分为九个大类：(1)单座调节阀；(2)双座调节阀；(3)套筒调节阀；(4)角形调节阀；(5)三通调节阀；(6)隔膜阀；(7)蝶阀；(8)球阀；(9)偏心旋转阀。前 6 种为直行程，后三种为角行程。四、调节阀的流量特性调节阀流量特性 调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，...
