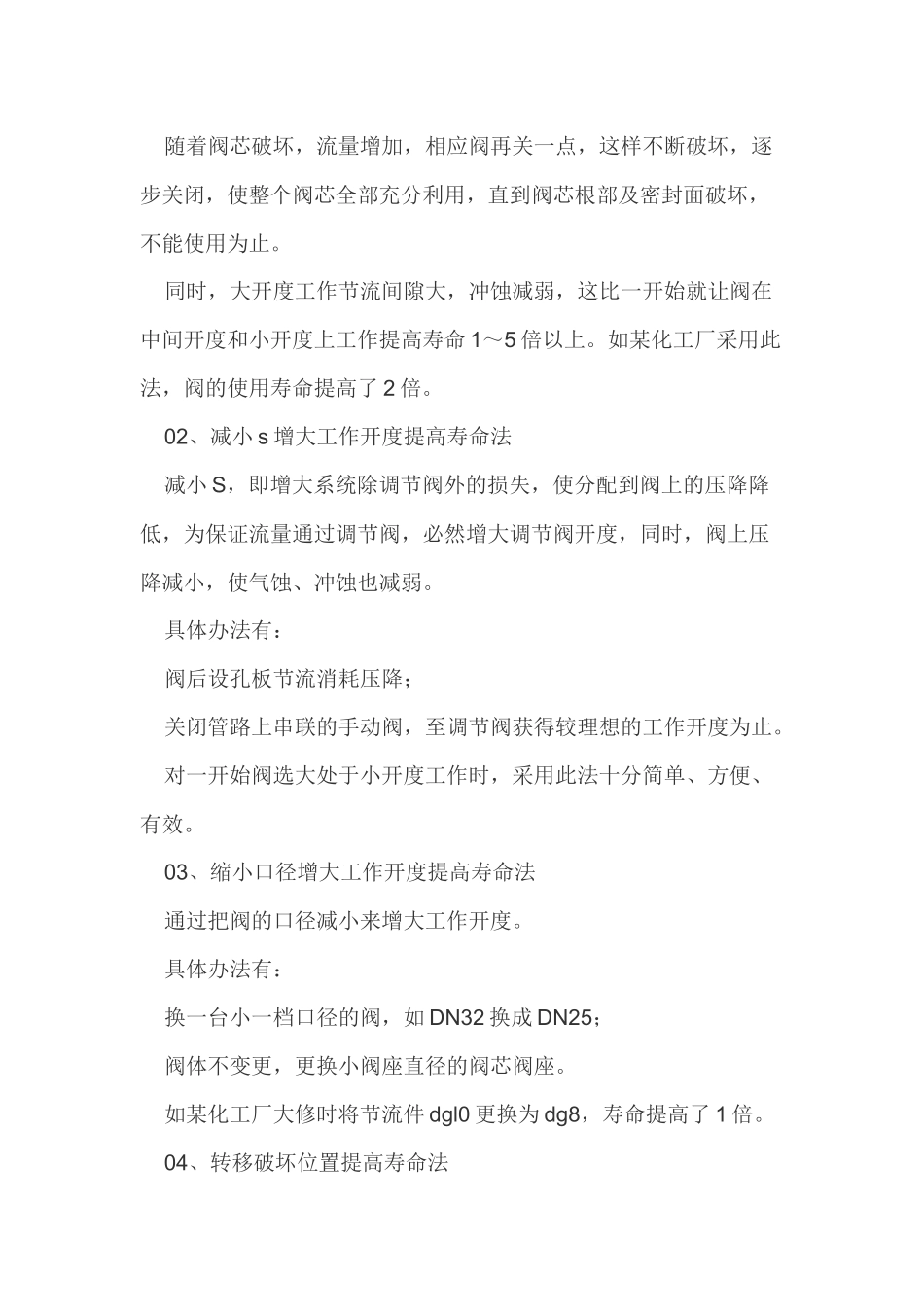

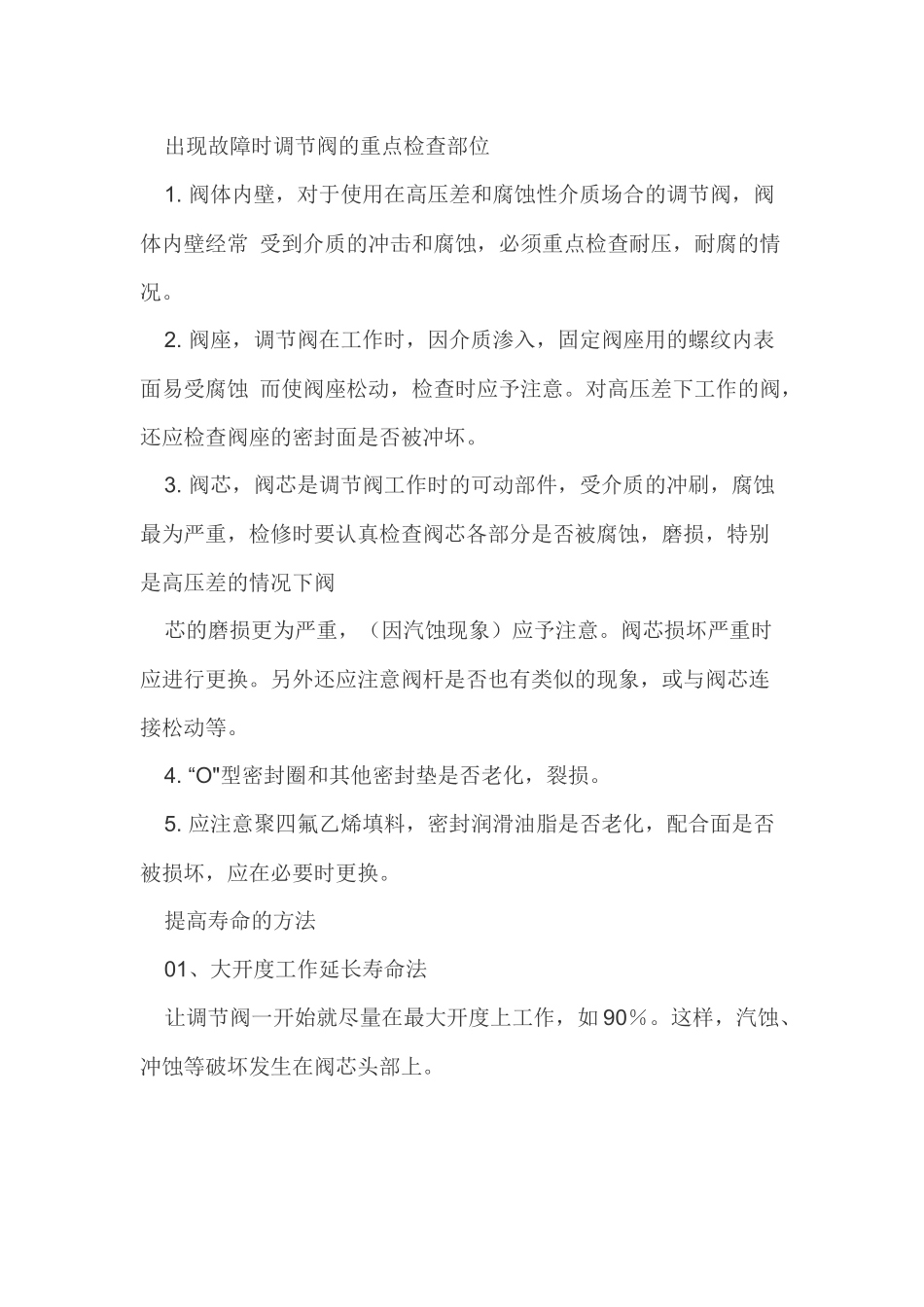

出现故障时调节阀的重点检查部位 1. 阀体内壁，对于使用在高压差和腐蚀性介质场合的调节阀，阀体内壁经常 受到介质的冲击和腐蚀，必须重点检查耐压，耐腐的情况。 2. 阀座，调节阀在工作时，因介质渗入，固定阀座用的螺纹内表面易受腐蚀 而使阀座松动，检查时应予注意。对高压差下工作的阀，还应检查阀座的密封面是否被冲坏。 3. 阀芯，阀芯是调节阀工作时的可动部件，受介质的冲刷，腐蚀最为严重，检修时要认真检查阀芯各部分是否被腐蚀，磨损，特别是高压差的情况下阀 芯的磨损更为严重，（因汽蚀现象）应予注意。阀芯损坏严重时应进行更换。另外还应注意阀杆是否也有类似的现象，或与阀芯连接松动等。 4. “O"型密封圈和其他密封垫是否老化，裂损。 5. 应注意聚四氟乙烯填料，密封润滑油脂是否老化，配合面是否被损坏，应在必要时更换。 提高寿命的方法 01、大开度工作延长寿命法 让调节阀一开始就尽量在最大开度上工作，如 90％。这样，汽蚀、冲蚀等破坏发生在阀芯头部上。 随着阀芯破坏，流量增加，相应阀再关一点，这样不断破坏，逐步关闭，使整个阀芯全部充分利用，直到阀芯根部及密封面破坏，不能使用为止。 同时，大开度工作节流间隙大，冲蚀减弱，这比一开始就让阀在中间开度和小开度上工作提高寿命 1～5 倍以上。如某化工厂采用此法，阀的使用寿命提高了 2 倍。 02、减小 s 增大工作开度提高寿命法 减小 S，即增大系统除调节阀外的损失，使分配到阀上的压降降低，为保证流量通过调节阀，必然增大调节阀开度，同时，阀上压降减小，使气蚀、冲蚀也减弱。 具体办法有： 阀后设孔板节流消耗压降； 关闭管路上串联的手动阀，至调节阀获得较理想的工作开度为止。 对一开始阀选大处于小开度工作时，采用此法十分简单、方便、有效。 03、缩小口径增大工作开度提高寿命法 通过把阀的口径减小来增大工作开度。 具体办法有： 换一台小一档口径的阀，如 DN32 换成 DN25； 阀体不变更，更换小阀座直径的阀芯阀座。 如某化工厂大修时将节流件 dgl0 更换为 dg8，寿命提高了 1 倍。 04、转移破坏位置提高寿命法 把破坏严重的地方转移到次要位置，以保护阀芯阀座的密封面和节流面。 05 增长节流通道提高寿命法 增长节流通道最简单的就是加厚阀座，使阀座孔增长，形成更长的节流通道。 一方面可使流闭型节流后的突然扩大延后，起转移破坏位置，使之远离密封面的作用；另一方面，又增加了节流阻力，减...
