基本放大电路练习题

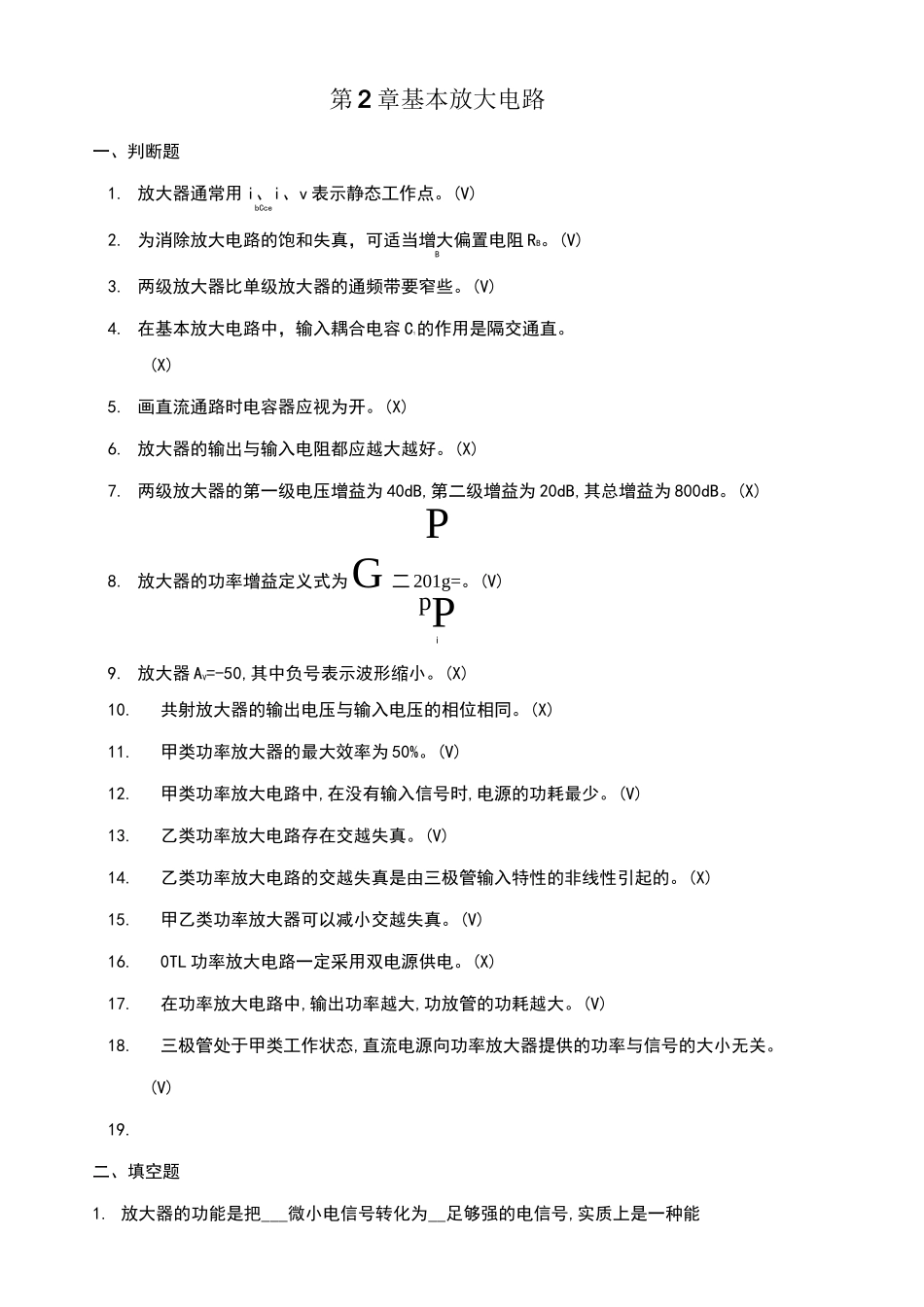

第 2 章基本放大电路一、判断题1. 放大器通常用 i、i、v 表示静态工作点。(V)bCce2. 为消除放大电路的饱和失真，可适当增大偏置电阻 RB。(V)B3. 两级放大器比单级放大器的通频带要窄些。(V)4. 在基本放大电路中，输入耦合电容 C1的作用是隔交通直。(X)5. 画直流通路时电容器应视为开。(X)6. 放大器的输出与输入电阻都应越大越好。(X)7. 两级放大器的第一级电压增益为 40dB,第二级增益为 20dB,其总增益为 800dB。(X)P8. 放大器的功率增益定义式为G 二 201g=。(V)pPi9. 放大器 AV=-50,其中负号表示波形缩小。(X)10.共射放大器的输出电压与输入电压的相位相同。(X)11.甲类功率放大器的最大效率为 50%。(V)12.甲类功率放大电路中,在没有输入信号时,电源的功耗最少。(V)13.乙类功率放大电路存在交越失真。(V)14.乙类功率放大电路的交越失真是由三极管输入特性的非线性引起的。(X)15.甲乙类功率放大器可以减小交越失真。(V)16.0TL 功率放大电路一定采用双电源供电。(X)17.在功率放大电路中,输出功率越大,功放管的功耗越大。(V)18.三极管处于甲类工作状态,直流电源向功率放大器提供的功率与信号的大小无关。(V)19.二、填空题1. 放大器的功能是把___微小电信号转化为__足够强的电信号,实质上是一种能量转换器,它将___直流电能转换成___驱动___电能,输出给负载。基本放大电路中的三极管作用是进行电流放大，三极管工作在___放大区是放大电路能放大信号的必要条件，为此，外电路必须使三极管发射结___正偏，集电结反___偏；且要有一个合适的静态工作点。基本放大电路三种组态是共集，共射，共基。放大电路的静态工作点通常是指___IC___、___IB___和___UCE。CBCE用来衡量放大器性能的主要指标有放大倍数、___输入输出电阻、___通频带。放大器的基本分析方法主要有两种：___图解法、等效电路法。对放大器的分析包括两部分：（1）直流电路，（2）交流电路从放大器输入端端看进去的___等效电阻称为放大器的输入电阻。而放大器的输出电阻是去掉负载后，从放大器输出端端看进去的等效电阻。放大倍数用对数形式来表示称为___增益，其单位为 db。在共发射极放大电路中，输入电压 vi 与输出电流 io 相位相同，与输出电压VO 相位—相反。直流通路而言，放大器中的电容可视为___断路，电感可视为___短路，信号源可视为___断路；对于交流通路而言，容抗小的电容器可视作短路，内阻小的电源可视作___短路。分压式偏置电路的特点是可以有效地...
