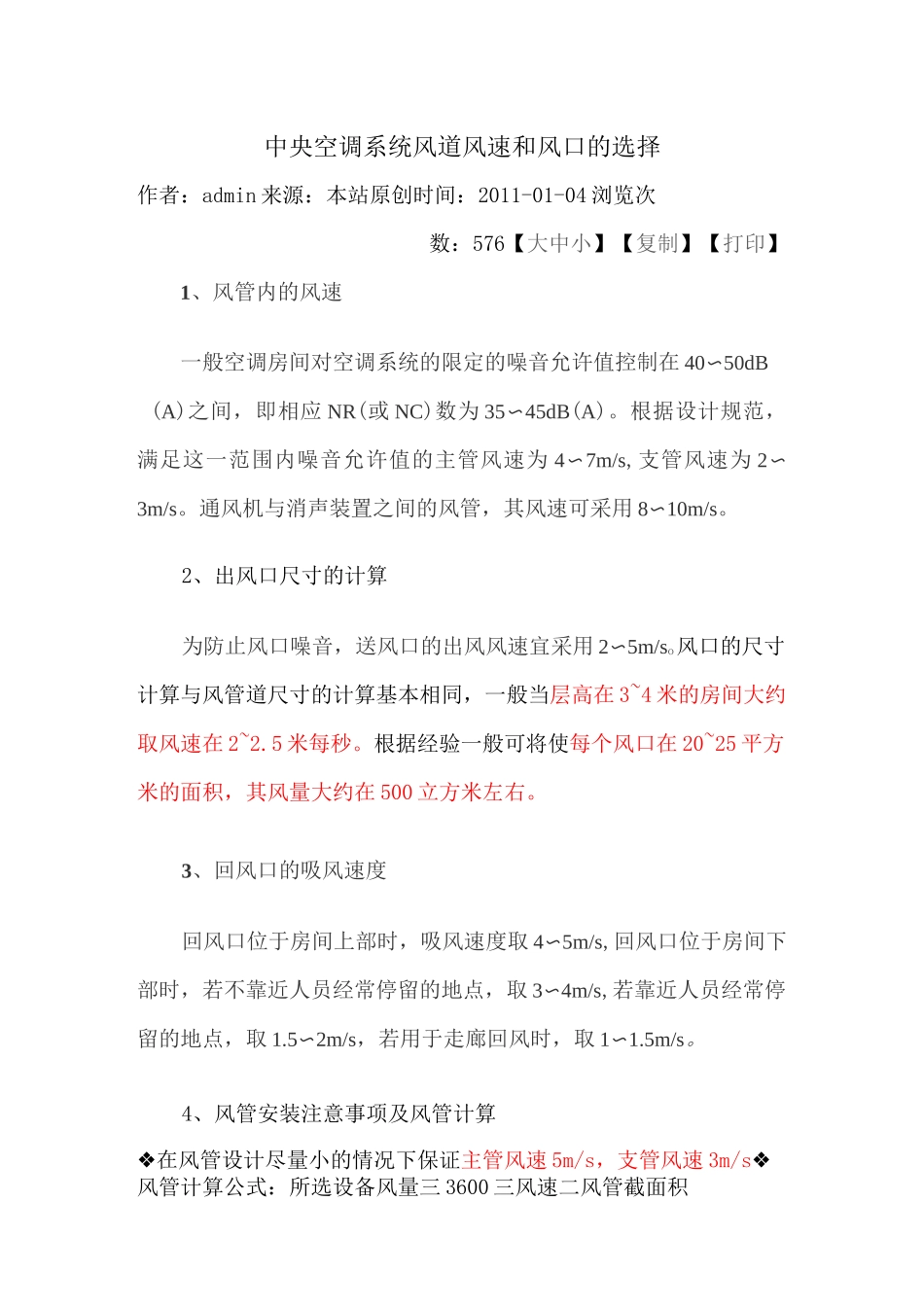

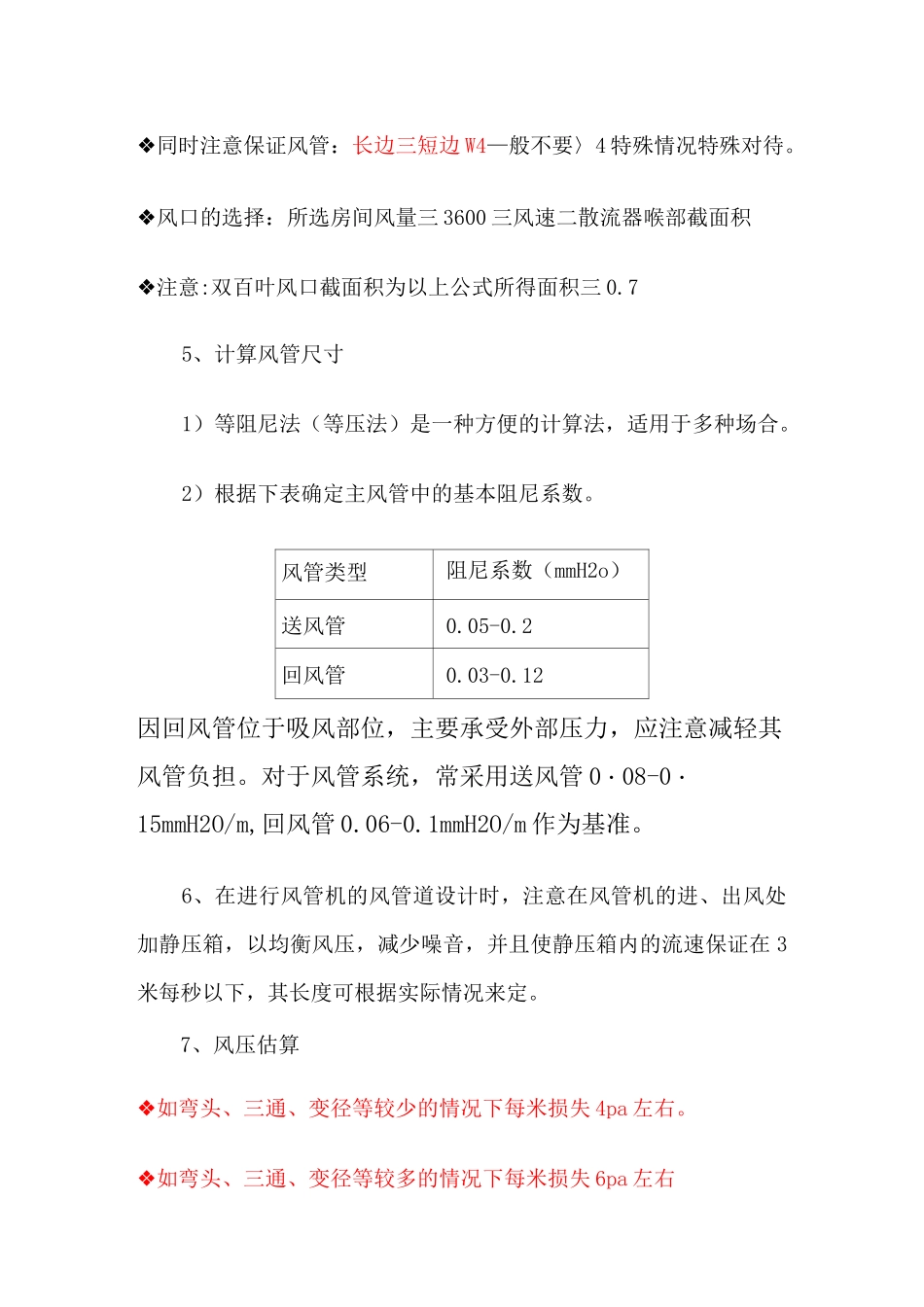

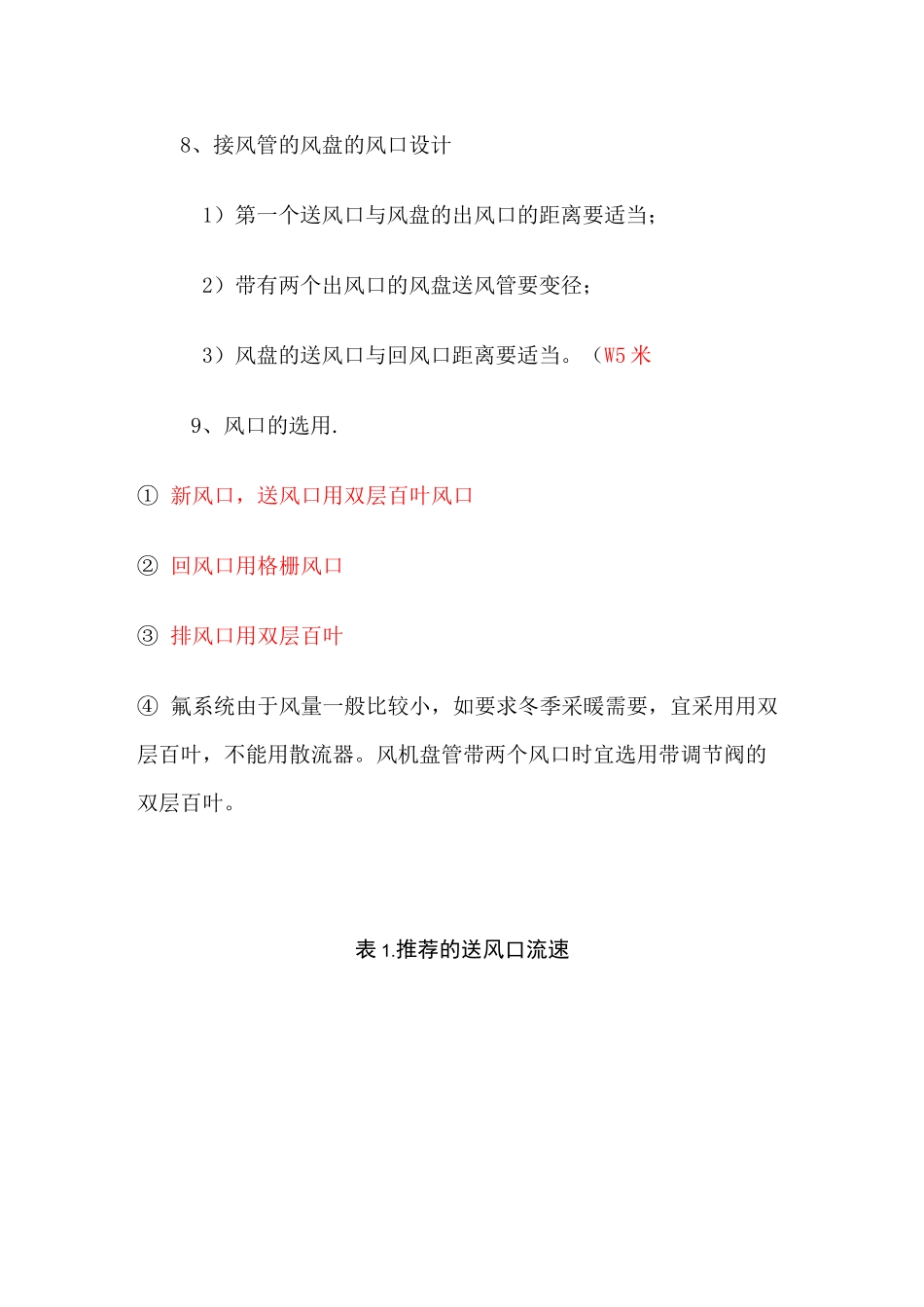

中央空调系统风道风速和风口的选择作者：admin 来源：本站原创时间：2011-01-04 浏览次数：576【大中小】【复制】【打印】1、风管内的风速一般空调房间对空调系统的限定的噪音允许值控制在 40〜50dB(A)之间，即相应 NR(或 NC)数为 35〜45dB(A)。根据设计规范，满足这一范围内噪音允许值的主管风速为 4〜7m/s,支管风速为 2〜3m/s。通风机与消声装置之间的风管，其风速可采用 8〜10m/s。2、出风口尺寸的计算为防止风口噪音，送风口的出风风速宜采用 2〜5m/so风口的尺寸计算与风管道尺寸的计算基本相同，一般当层高在 3~4 米的房间大约取风速在 2~2.5 米每秒。根据经验一般可将使每个风口在 20~25 平方米的面积，其风量大约在 500 立方米左右。3、回风口的吸风速度回风口位于房间上部时，吸风速度取 4〜5m/s,回风口位于房间下部时，若不靠近人员经常停留的地点，取 3〜4m/s,若靠近人员经常停留的地点，取 1.5〜2m/s，若用于走廊回风时，取 1〜1.5m/s。4、风管安装注意事项及风管计算❖在风管设计尽量小的情况下保证主管风速 5m/s，支管风速 3m/s❖风管计算公式：所选设备风量三 3600 三风速二风管截面积❖同时注意保证风管：长边三短边 W4—般不要〉4 特殊情况特殊对待。❖风口的选择：所选房间风量三 3600 三风速二散流器喉部截面积❖注意:双百叶风口截面积为以上公式所得面积三 0.75、计算风管尺寸1）等阻尼法（等压法）是一种方便的计算法，适用于多种场合。2）根据下表确定主风管中的基本阻尼系数。风管类型阻尼系数（mmH2o）送风管0.05-0.2回风管0.03-0.12因回风管位于吸风部位，主要承受外部压力，应注意减轻其风管负担。对于风管系统，常采用送风管 0・08-0・15mmH2O/m,回风管 0.06-0.1mmH2O/m 作为基准。6、在进行风管机的风管道设计时，注意在风管机的进、出风处加静压箱，以均衡风压，减少噪音，并且使静压箱内的流速保证在 3米每秒以下，其长度可根据实际情况来定。7、风压估算❖如弯头、三通、变径等较少的情况下每米损失 4pa 左右。❖如弯头、三通、变径等较多的情况下每米损失 6pa 左右8、接风管的风盘的风口设计1）第一个送风口与风盘的出风口的距离要适当；2）带有两个出风口的风盘送风管要变径；3）风盘的送风口与回风口距离要适当。（W5 米9、风口的选用.① 新风口，送风口用双层百叶风口② 回风口用格栅风口③ 排风口用双层百叶④ 氟系统由于风量一般比较小，如要求冬季采暖需要，宜...
