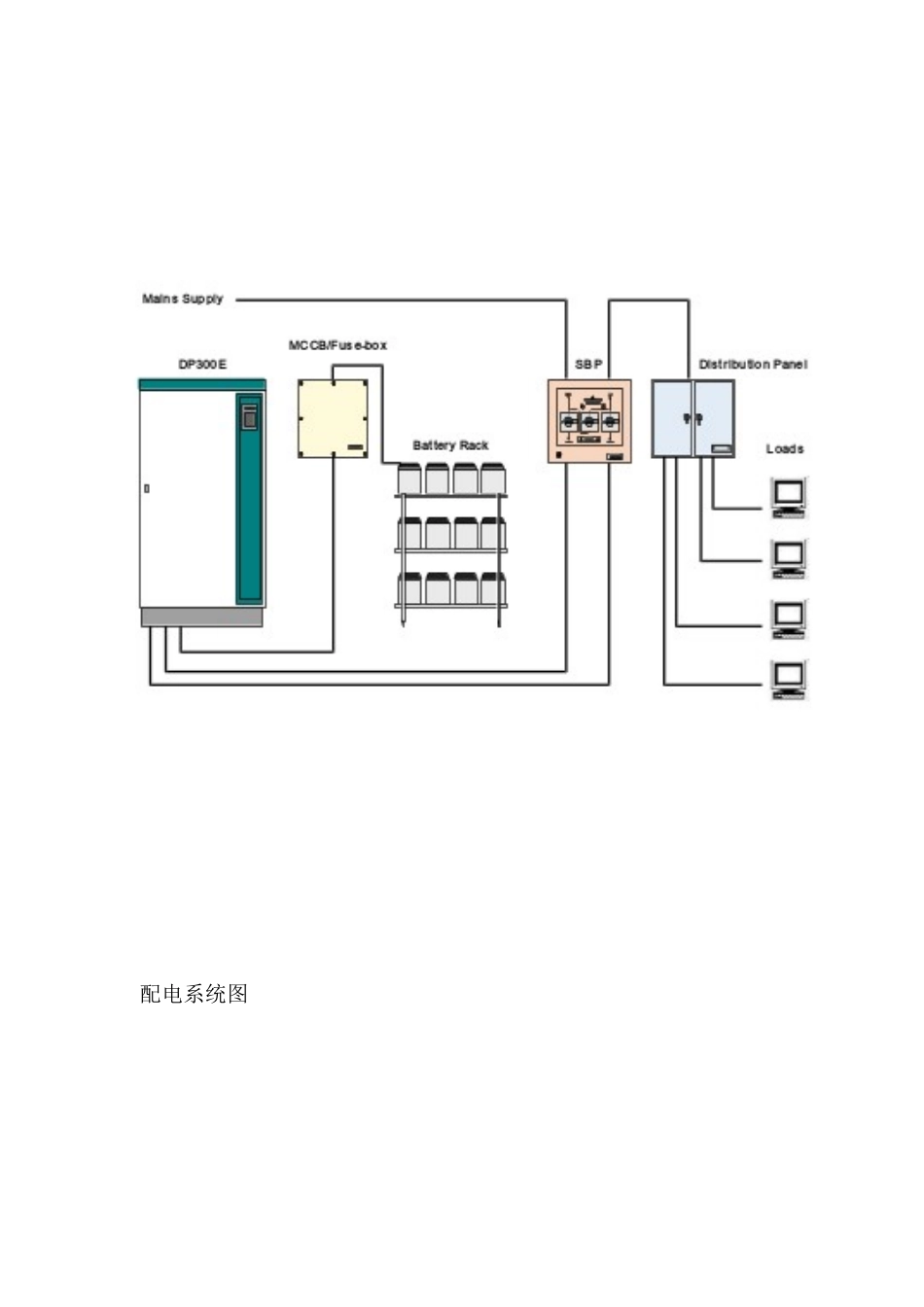

广东移动通信有限责任公司佛山分公司工程不间断电源(UPS)设备技术方案书美国 APC 公司2000 年 7 月 28 日5.2工程设计方案1. 相关国家、行业标准2. 总体设计、摆放、连接方式、占用面积、体积、重量及相关要求：1) 总体设计 APC DP 系列 30KVA 单机运行方案UPS 主机 产品型号：DP340E 30KW/30KVA 1 台 维修傍路开关 产品型号：SBP 1×30KVA 1 套 电池配置时间 2 小时电池组 电池名称/型号/数量 德国阳光/A412-100/64 只 电池架 国内配置 电池架数量 套UPS 系统图配电系统图承重及摆放示意图APC DP 系列 40KVAUPS 尺寸/重量/数量：1400mm×600mm×800mm(高×宽×深)/300kg/1台电池柜尺寸/重量：电池节数/重量：64 节/2560kg建议采纳角钢架解决承重问题 APC DP 系列 80KVA 双机冗余并联运行方案UPS 主机 产品型号：DP380E 80KW/80KVA 1 台 维修傍路开关 产品型号：SBP 2×80KVA 1 套 电池配置时间 2 小时电池组 电池名称/型号/数量 德国阳光/A412-180/64 只 电池架 国内配置 电池架数量 套UPS 系统图配电系统图五．附件1．安装资料APC Silcon 系列 240KVA UPS 尺寸/重量/数量：1800mm×1600mm×800mm(高×宽×深)/1400kg/1 台 电池柜尺寸/重量：1800mm×1000mm×800mm(高×宽×深)/230kg/2个 电池节数/重量：64 节/2048kg〔松下〕APC Silcon 系列 20KVA〔一套〕 UPS 尺 寸 / 重 量 / 数 量 ： 1400mm×600mm×800mm( 高 × 宽 × 深 )/385kg/2 台 电池柜尺寸/重量：1400mm×800mm×800mm(高×宽×深)/120kg/4个 电池节数/重量：128 节/2688kg〔松下〕
