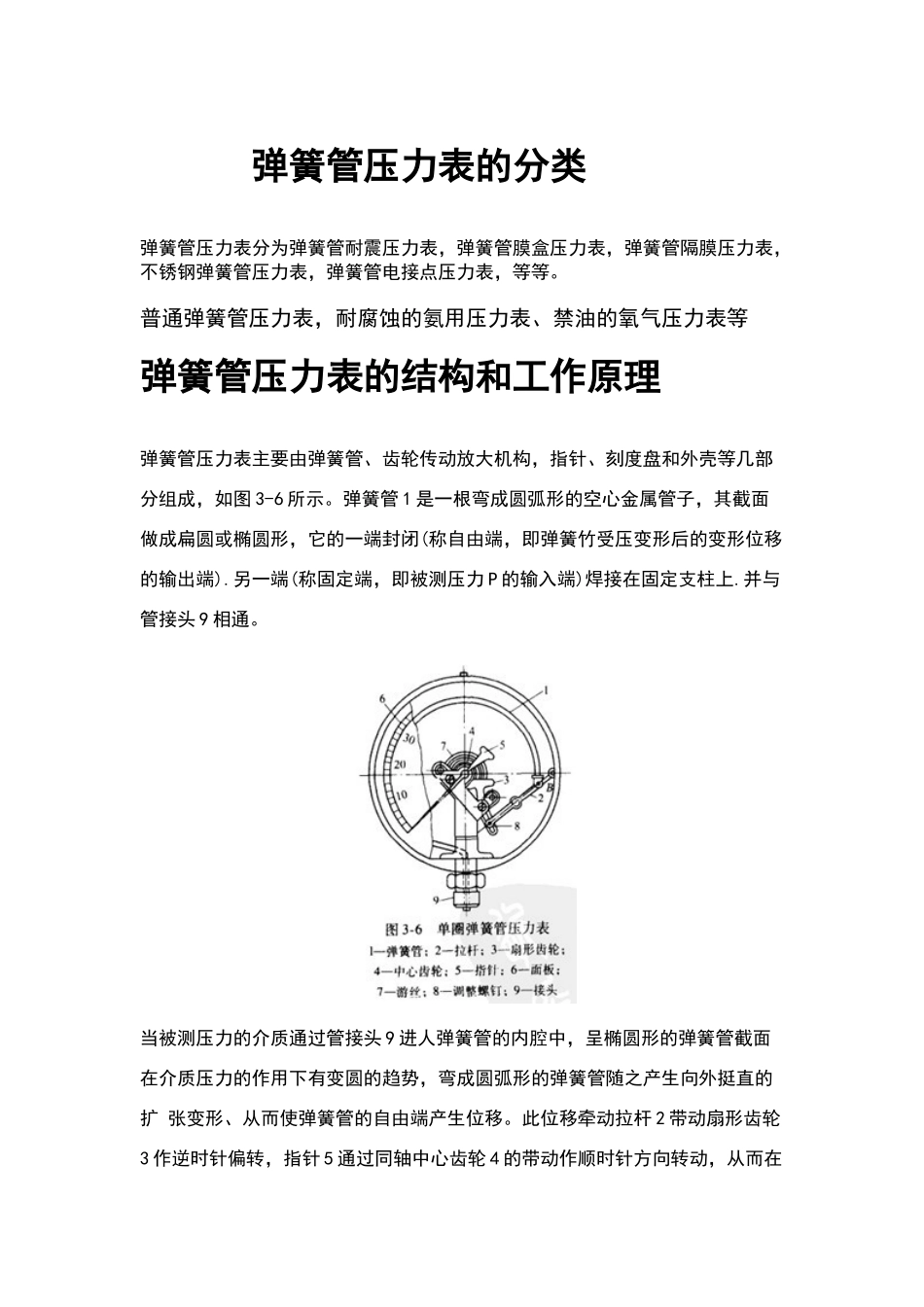

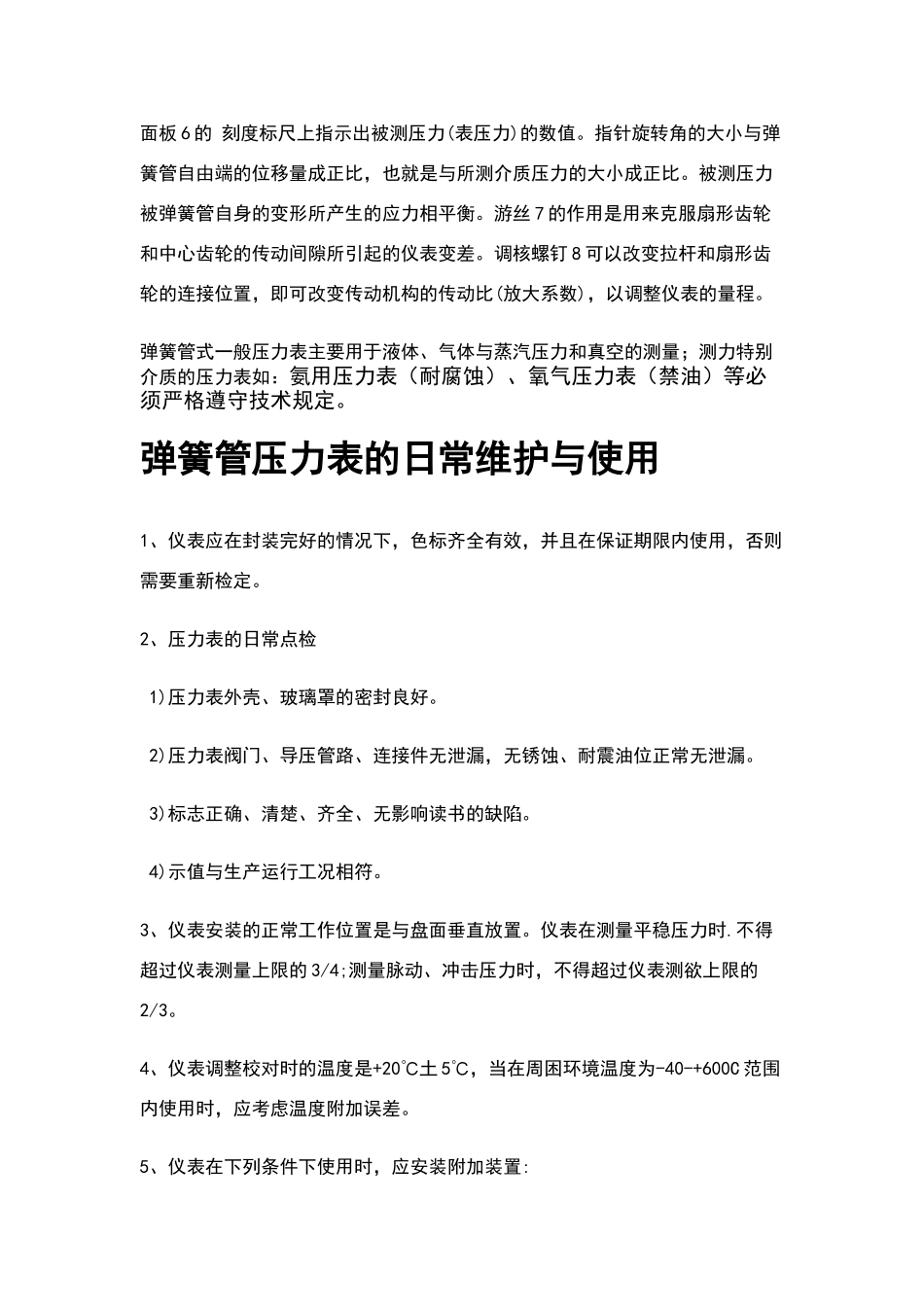

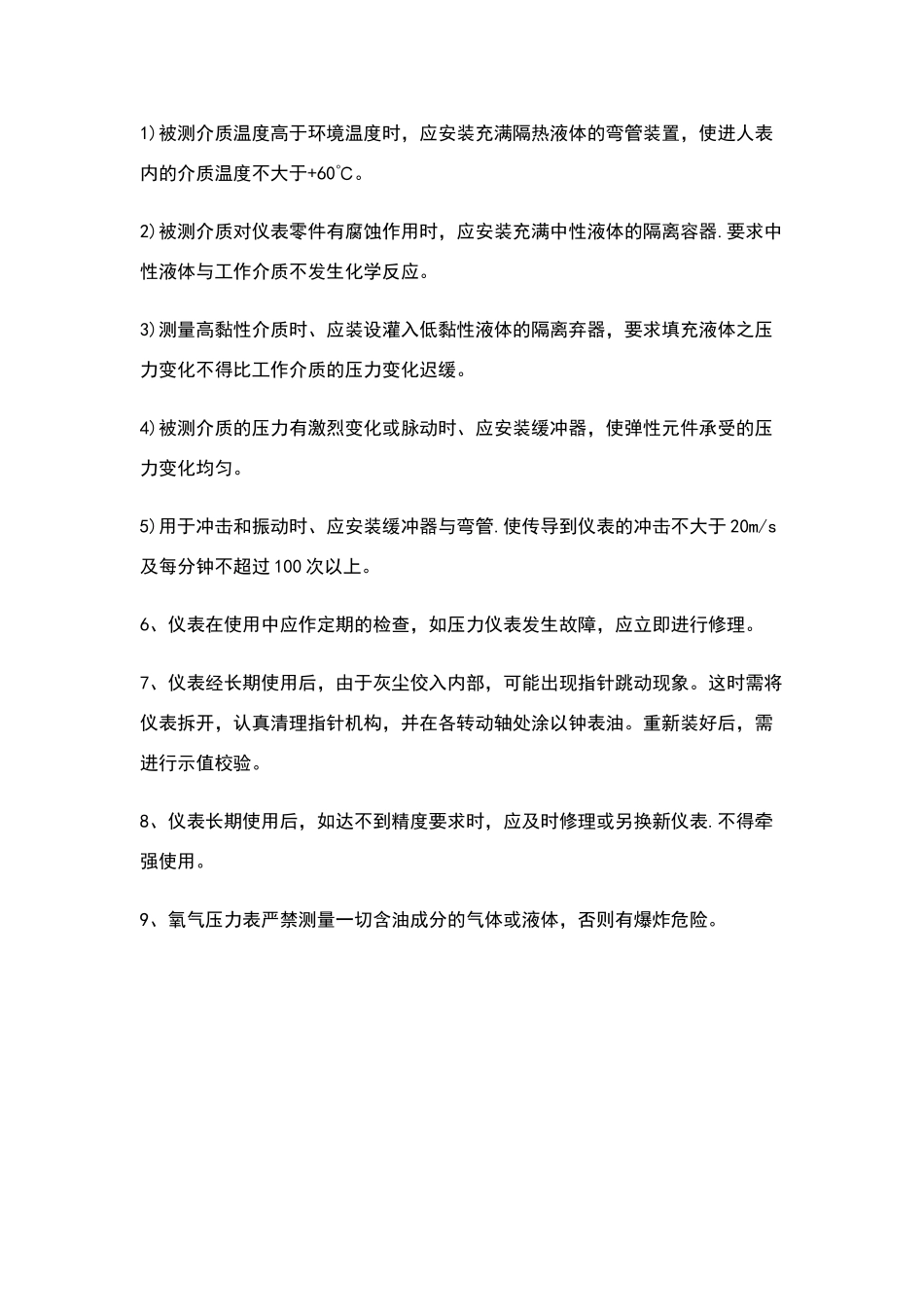

弹簧管压力表的分类弹簧管压力表分为弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表，等等。普通弹簧管压力表，耐腐蚀的氨用压力表、禁油的氧气压力表等弹簧管压力表的结构和工作原理弹簧管压力表主要由弹簧管、齿轮传动放大机构，指针、刻度盘和外壳等几部分组成，如图 3-6 所示。弹簧管 1 是一根弯成圆弧形的空心金属管子，其截面 做成扁圆或椭圆形，它的一端封闭(称自由端，即弹簧竹受压变形后的变形位移的输出端).另一端(称固定端，即被测压力 P 的输入端)焊接在固定支柱上.并与 管接头 9 相通。当被测压力的介质通过管接头 9 进人弹簧管的内腔中，呈椭圆形的弹簧管截面在介质压力的作用下有变圆的趋势，弯成圆弧形的弹簧管随之产生向外挺直的扩 张变形、从而使弹簧管的自由端产生位移。此位移牵动拉杆 2 带动扇形齿轮3 作逆时针偏转，指针 5 通过同轴中心齿轮 4 的带动作顺时针方向转动，从而在面板 6 的 刻度标尺上指示出被测压力(表压力)的数值。指针旋转角的大小与弹簧管自由端的位移量成正比，也就是与所测介质压力的大小成正比。被测压力被弹簧管自身的变形所产生的应力相平衡。游丝 7 的作用是用来克服扇形齿轮和中心齿轮的传动间隙所引起的仪表变差。调核螺钉 8 可以改变拉杆和扇形齿轮的连接位置，即可改变传动机构的传动比(放大系数)，以调整仪表的量程。弹簧管式一般压力表主要用于液体、气体与蒸汽压力和真空的测量；测力特别介质的压力表如：氨用压力表（耐腐蚀）、氧气压力表（禁油）等必须严格遵守技术规定。弹簧管压力表的日常维护与使用1、仪表应在封装完好的情况下，色标齐全有效，并且在保证期限内使用，否则需要重新检定。2、压力表的日常点检1)压力表外壳、玻璃罩的密封良好。2)压力表阀门、导压管路、连接件无泄漏，无锈蚀、耐震油位正常无泄漏。3)标志正确、清楚、齐全、无影响读书的缺陷。4)示值与生产运行工况相符。3、仪表安装的正常工作位置是与盘面垂直放置。仪表在测量平稳压力时.不得超过仪表测量上限的 3/4;测量脉动、冲击压力时，不得超过仪表测欲上限的2/3。4、仪表调整校对时的温度是+20℃土 5℃，当在周困环境温度为-40-+600C 范围内使用时，应考虑温度附加误差。5、仪表在下列条件下使用时，应安装附加装置:1)被测介质温度高于环境温度时，应安装充满隔热液体的弯管装置，使进人表内的介质温度不大于+60℃。2)被测介质对...
