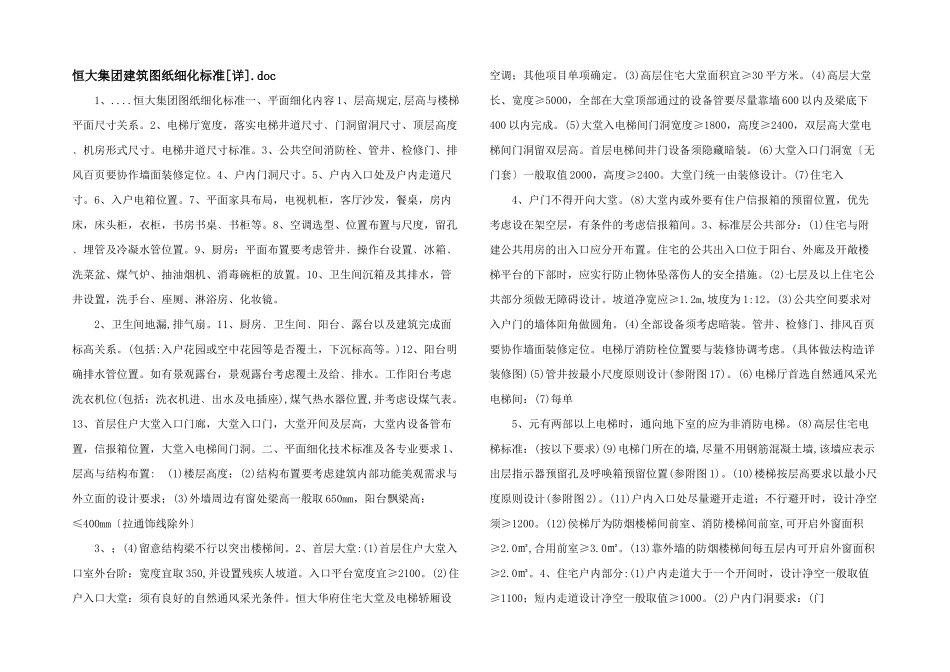

恒大集团建筑图纸细化标准[详].doc 1、....恒大集团图纸细化标准一、平面细化内容 1、层高规定,层高与楼梯平面尺寸关系。2、电梯厅宽度，落实电梯井道尺寸﹑门洞留洞尺寸、顶层高度﹑机房形式尺寸。电梯井道尺寸标准。3、公共空间消防栓、管井、检修门、排风百页要协作墙面装修定位。4、户内门洞尺寸。5、户内入口处及户内走道尺寸。6、入户电箱位置。7、平面家具布局，电视机柜，客厅沙发，餐桌，房内床，床头柜，衣柜，书房书桌﹑书柜等。8、空调选型、位置布置与尺度，留孔﹑埋管及冷凝水管位置。9、厨房：平面布置要考虑管井﹑操作台设置﹑冰箱﹑洗菜盆、煤气炉、抽油烟机、消毒碗柜的放置。10、卫生间沉箱及其排水，管井设置，洗手台、座厕、淋浴房、化妆镜。 2、卫生间地漏,排气扇。11、厨房﹑卫生间﹑阳台﹑露台以及建筑完成面标高关系。(包括:入户花园或空中花园等是否覆土，下沉标高等。)12、阳台明确排水管位置。如有景观露台，景观露台考虑覆土及给﹑排水。工作阳台考虑洗衣机位(包括：洗衣机进﹑出水及电插座),煤气热水器位置,并考虑设煤气表。13、首层住户大堂入口门廊，大堂入口门，大堂开间及层高，大堂内设备管布置，信报箱位置，大堂入电梯间门洞。二、平面细化技术标准及各专业要求 1、层高与结构布置: (1)楼层高度：(2)结构布置要考虑建筑内部功能美观需求与外立面的设计要求；(3)外墙周边有窗处梁高一般取 650mm，阳台飘梁高：≤400mm〔拉通饰线除外〕 3、；(4)留意结构梁不行以突出楼梯间。2、首层大堂:(1)首层住户大堂入口室外台阶：宽度宜取 350,并设置残疾人坡道。入口平台宽度宜≥2100。(2)住户入口大堂：须有良好的自然通风采光条件。恒大华府住宅大堂及电梯轿厢设空调；其他项目单项确定。(3)高层住宅大堂面积宜≥30 平方米。(4)高层大堂长、宽度≥5000，全部在大堂顶部通过的设备管要尽量靠墙 600 以内及梁底下400 以内完成。(5)大堂入电梯间门洞宽度≥1800，高度≥2400，双层高大堂电梯间门洞留双层高。首层电梯间井门设备须隐藏暗装。(6)大堂入口门洞宽〔无门套〕一般取值 2000，高度≥2400。大堂门统一由装修设计。(7)住宅入 4、户门不得开向大堂。(8)大堂内或外要有住户信报箱的预留位置，优先考虑设在架空层，有条件的考虑信报箱间。3、标准层公共部分：(1)住宅与附建公共用房的出入口应分开布置。住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应实行防止物体坠落伤人的安全措施。(2)七...
