综合管廊自控系统施工工艺

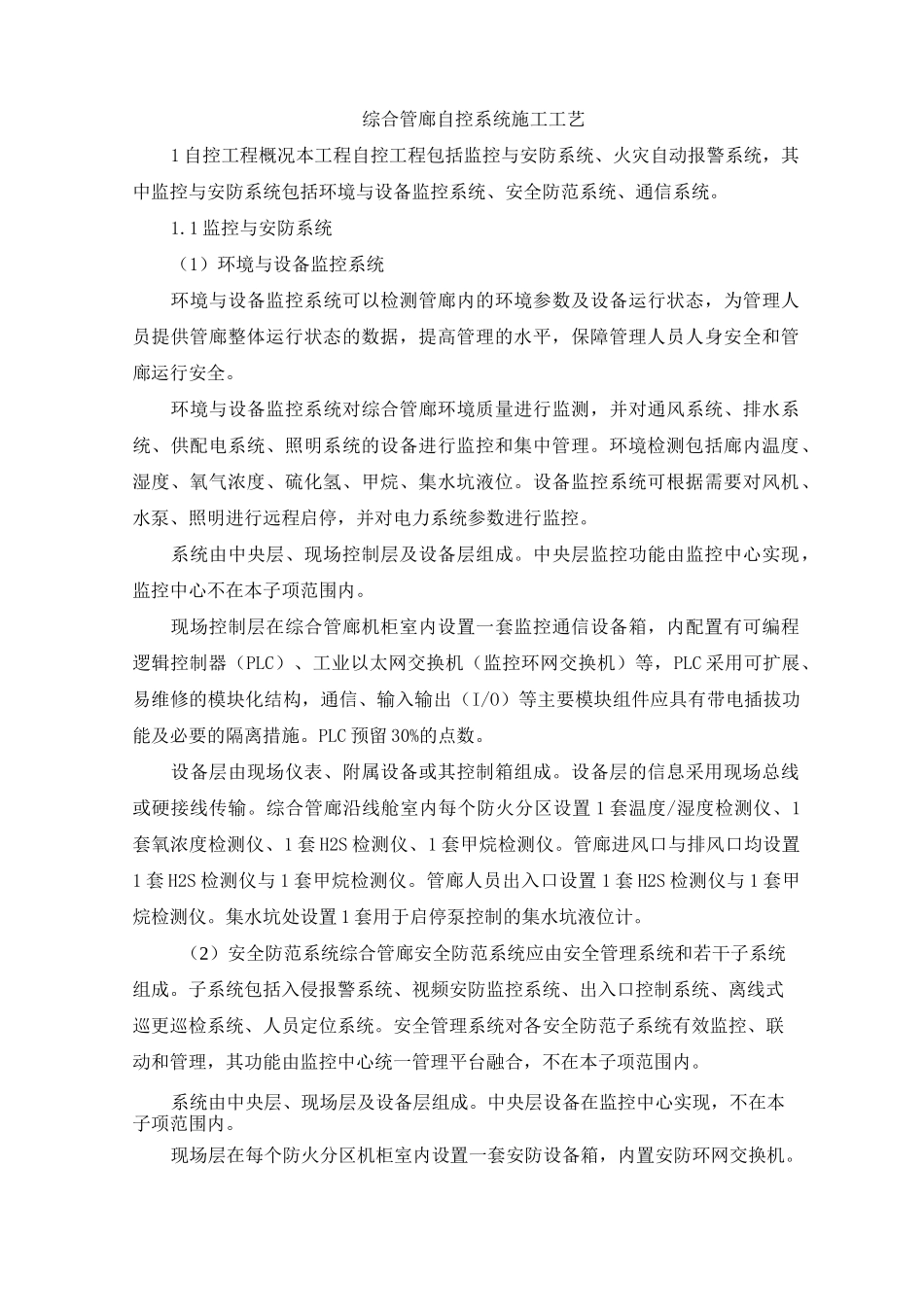

综合管廊自控系统施工工艺1 自控工程概况本工程自控工程包括监控与安防系统、火灾自动报警系统，其中监控与安防系统包括环境与设备监控系统、安全防范系统、通信系统。1.1 监控与安防系统（1）环境与设备监控系统环境与设备监控系统可以检测管廊内的环境参数及设备运行状态，为管理人员提供管廊整体运行状态的数据，提高管理的水平，保障管理人员人身安全和管廊运行安全。环境与设备监控系统对综合管廊环境质量进行监测，并对通风系统、排水系统、供配电系统、照明系统的设备进行监控和集中管理。环境检测包括廊内温度、湿度、氧气浓度、硫化氢、甲烷、集水坑液位。设备监控系统可根据需要对风机、水泵、照明进行远程启停，并对电力系统参数进行监控。系统由中央层、现场控制层及设备层组成。中央层监控功能由监控中心实现，监控中心不在本子项范围内。现场控制层在综合管廊机柜室内设置一套监控通信设备箱，内配置有可编程逻辑控制器（PLC）、工业以太网交换机（监控环网交换机）等，PLC 采用可扩展、易维修的模块化结构，通信、输入输出（I/O）等主要模块组件应具有带电插拔功能及必要的隔离措施。PLC 预留 30%的点数。设备层由现场仪表、附属设备或其控制箱组成。设备层的信息采用现场总线或硬接线传输。综合管廊沿线舱室内每个防火分区设置 1 套温度/湿度检测仪、1套氧浓度检测仪、1 套 H2S 检测仪、1 套甲烷检测仪。管廊进风口与排风口均设置1 套 H2S 检测仪与 1 套甲烷检测仪。管廊人员出入口设置 1 套 H2S 检测仪与 1 套甲烷检测仪。集水坑处设置 1 套用于启停泵控制的集水坑液位计。（2）安全防范系统综合管廊安全防范系统应由安全管理系统和若干子系统组成。子系统包括入侵报警系统、视频安防监控系统、出入口控制系统、离线式巡更巡检系统、人员定位系统。安全管理系统对各安全防范子系统有效监控、联动和管理，其功能由监控中心统一管理平台融合，不在本子项范围内。系统由中央层、现场层及设备层组成。中央层设备在监控中心实现，不在本子项范围内。现场层在每个防火分区机柜室内设置一套安防设备箱，内置安防环网交换机。设备层设置如下：入侵报警系统：在每个防火分区的逃生口、排风口、进风口、人员出入口分别设置 1 套声光报警器与 1 套红外入侵探测器。视频安防监控系统：在每个防火分区的逃生口、排风口、进风口、人员出入口分别设置 1 套固定枪式摄像机。在每个防火分区内管廊仓两端设置固定枪式...
