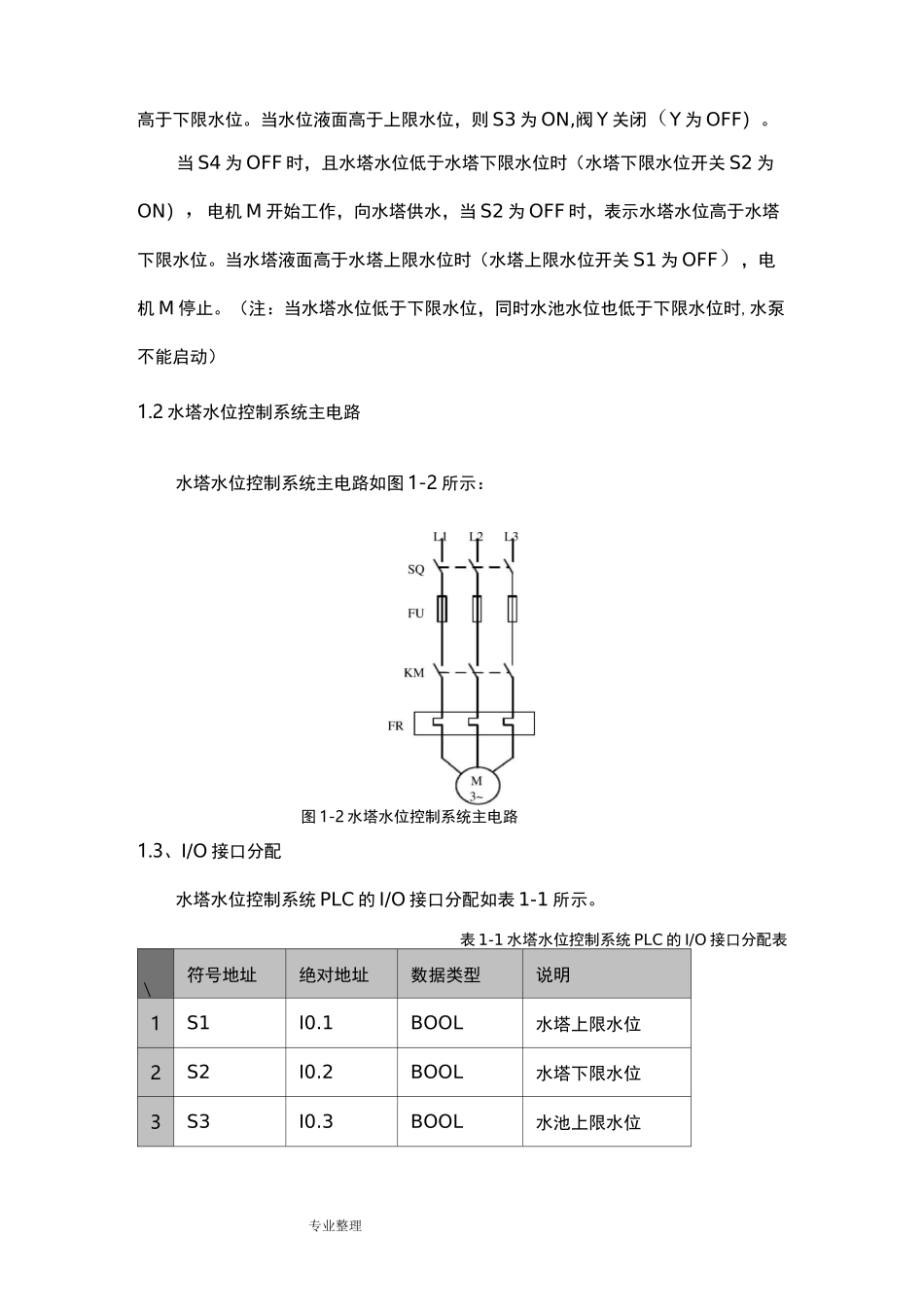

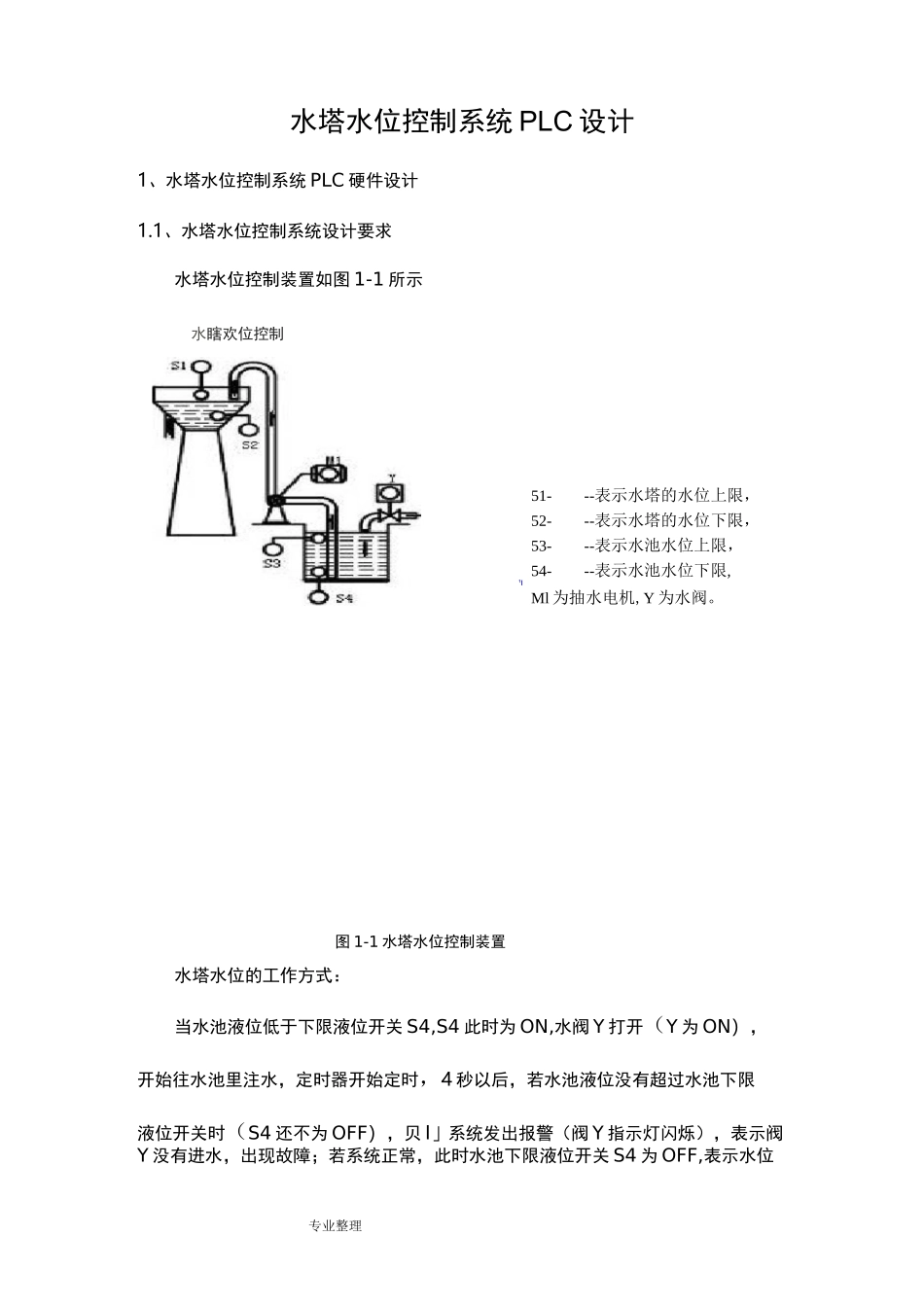

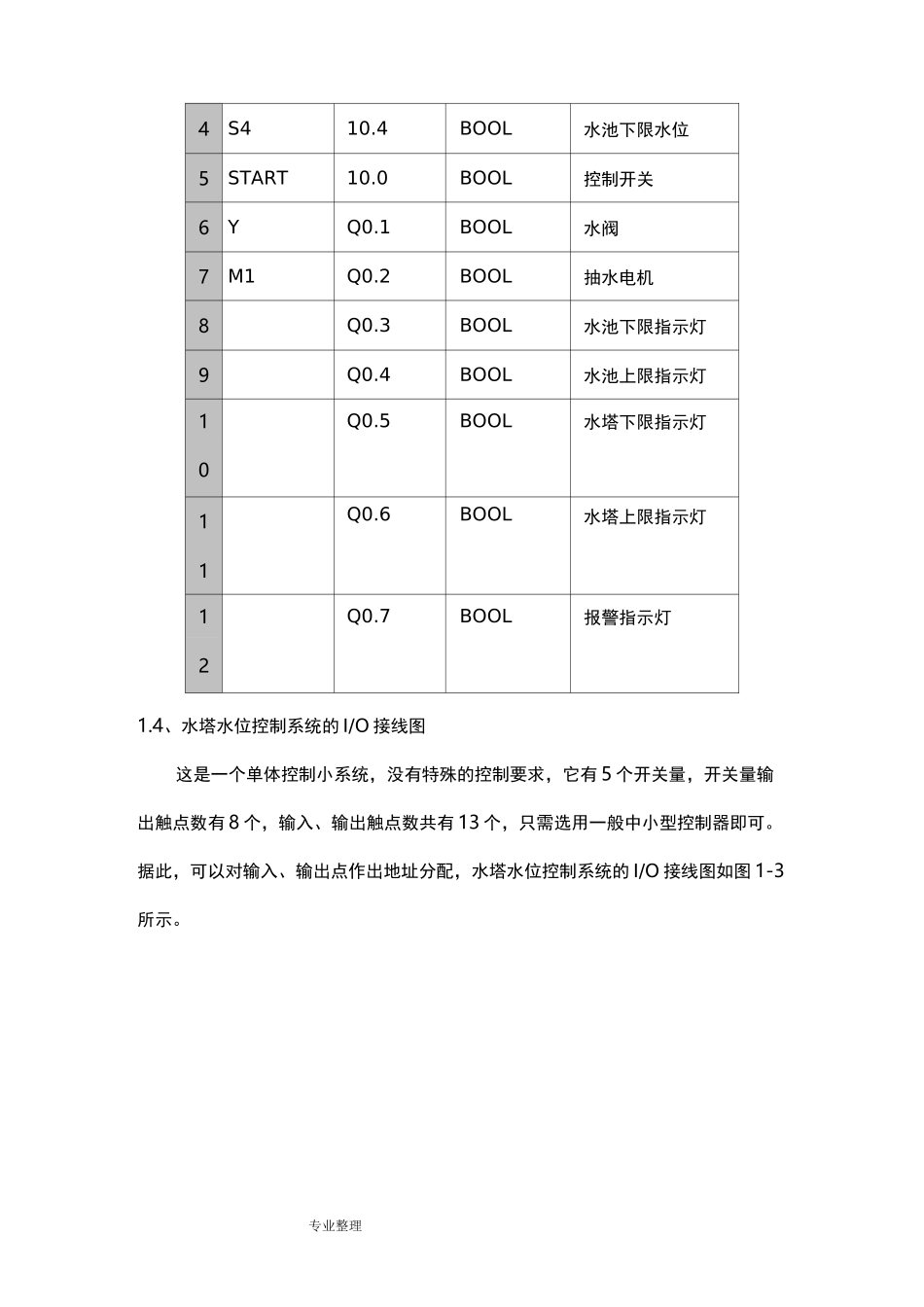

专业整理水塔水位控制系统 PLC 设计1、水塔水位控制系统 PLC 硬件设计1.1、水塔水位控制系统设计要求水塔水位控制装置如图 1-1 所示51---表示水塔的水位上限，52---表示水塔的水位下限，53---表示水池水位上限，54---表示水池水位下限,1IMl 为抽水电机,Y 为水阀。图 1-1 水塔水位控制装置水塔水位的工作方式：当水池液位低于下限液位开关 S4,S4 此时为 ON,水阀 Y 打开（Y 为 ON），开始往水池里注水，定时器开始定时，4 秒以后，若水池液位没有超过水池下限液位开关时（S4 还不为 OFF），贝 I」系统发出报警（阀 Y 指示灯闪烁），表示阀Y 没有进水，出现故障；若系统正常，此时水池下限液位开关 S4 为 OFF,表示水位水瞎欢位控制专业整理高于下限水位。当水位液面高于上限水位，则 S3 为 ON,阀 Y 关闭（Y 为 OFF）。当 S4 为 OFF 时，且水塔水位低于水塔下限水位时（水塔下限水位开关 S2 为ON），电机 M 开始工作，向水塔供水，当 S2 为 OFF 时，表示水塔水位高于水塔下限水位。当水塔液面高于水塔上限水位时（水塔上限水位开关 S1 为 OFF），电机 M 停止。（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时,水泵不能启动）1.2 水塔水位控制系统主电路水塔水位控制系统主电路如图 1-2 所示：图 1-2 水塔水位控制系统主电路1.3、I/O 接口分配水塔水位控制系统 PLC 的 I/O 接口分配如表 1-1 所示。表 1-1 水塔水位控制系统 PLC 的 I/O 接口分配表\符号地址绝对地址数据类型说明1S1I0.1BOOL水塔上限水位2S2I0.2BOOL水塔下限水位3S3I0.3BOOL水池上限水位专业整理4S410.4BOOL水池下限水位5START10.0BOOL控制开关6YQ0.1BOOL水阀7M1Q0.2BOOL抽水电机8Q0.3BOOL水池下限指示灯9Q0.4BOOL水池上限指示灯1Q0.5BOOL水塔下限指示灯011Q0.6BOOL水塔上限指示灯1Q0.7BOOL报警指示灯21.4、水塔水位控制系统的 I/O 接线图这是一个单体控制小系统，没有特殊的控制要求，它有 5 个开关量，开关量输出触点数有 8 个，输入、输出触点数共有 13 个，只需选用一般中小型控制器即可。据此，可以对输入、输出点作出地址分配，水塔水位控制系统的 I/O 接线图如图 1-3所示。专业整理SB传感器 1传感器 2传感器 3传感器 4I0.0Q0.110.1Q0.2Q0.3I0.2Q0.4Q0.510.3Q0.610.41MQ0.7LUCHKMIKM水池下位指示灯水池上位指示灯水塔下位指示灯水塔下位指示灯报警指示灯Il-〜220V图 1-3 水塔...
