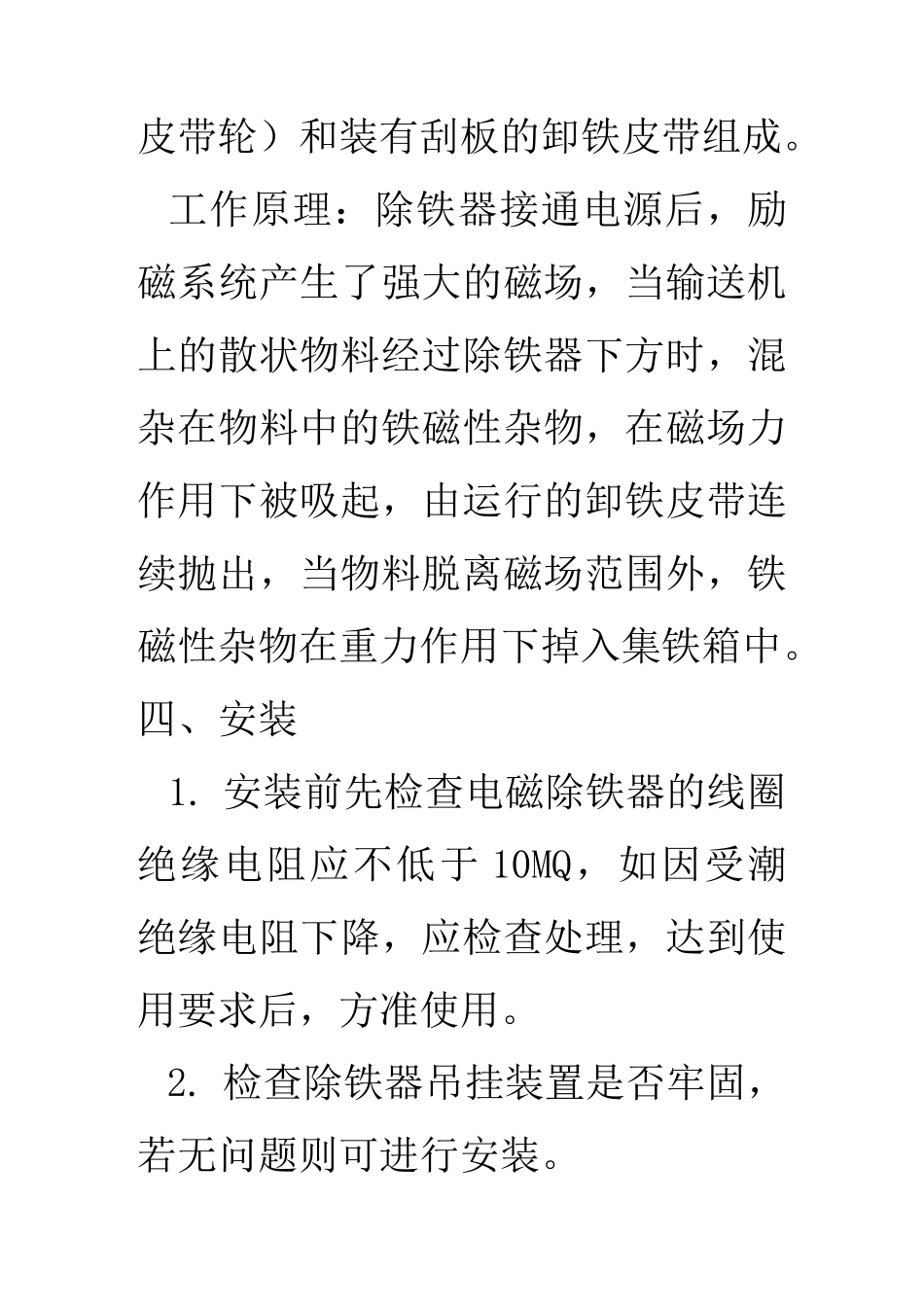

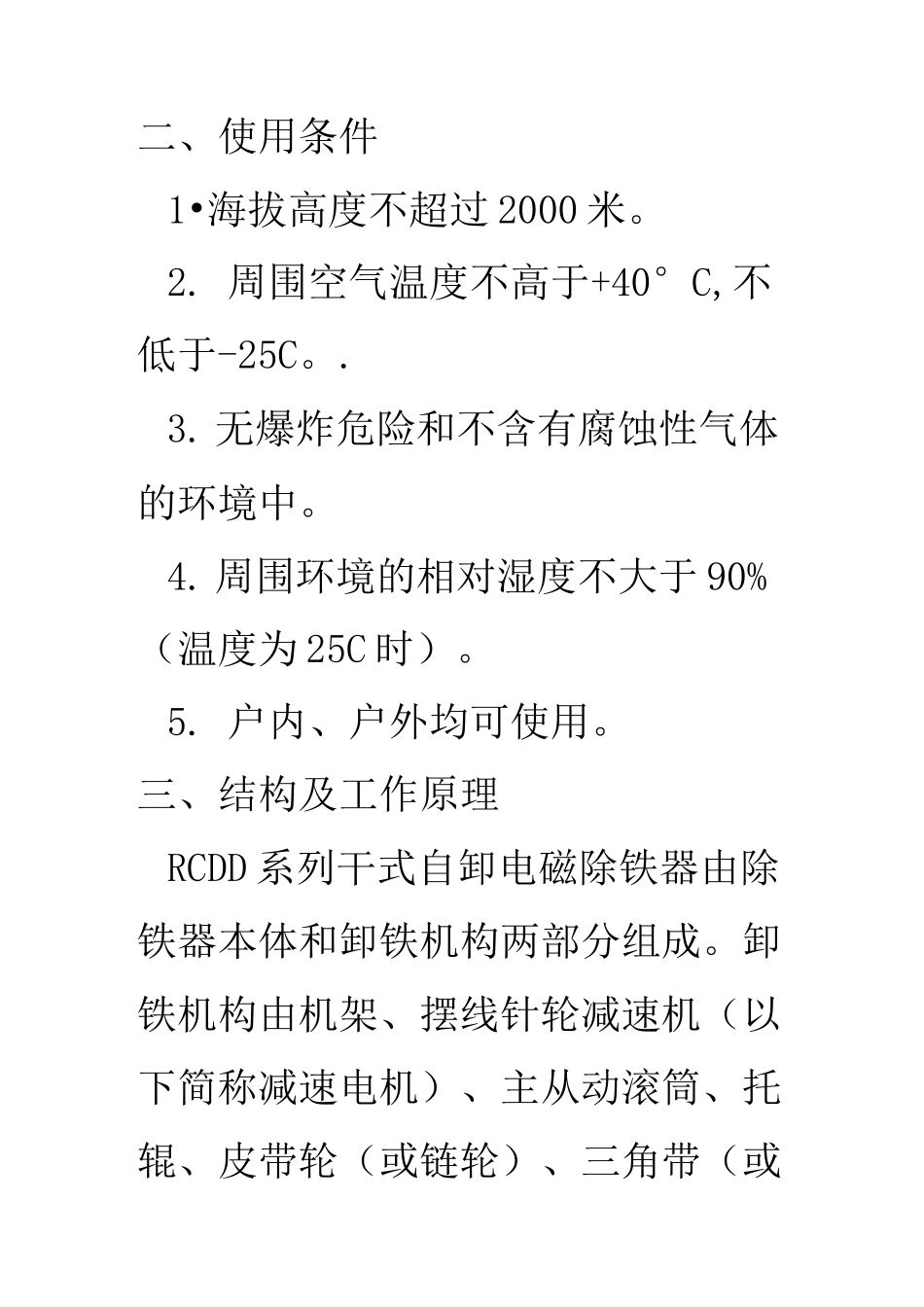

]RCDD 系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD 系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。其内部采用电工专用树脂浇注自冷式全密圭寸结构，具有磁透深度大，吸力强等特点。它一般安装于皮带输送机的头部和中部。将混杂在物料中的铁件吸起后由卸铁皮带抛出，达到自动清除的目的，并能有效地防止输送机皮带纵向划裂，保护破碎机研磨机等正常工作。所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。二、使用条件1•海拔高度不超过 2000 米。2. 周围空气温度不高于+40°C,不低于-25C。.3. 无爆炸危险和不含有腐蚀性气体的环境中。4. 周围环境的相对湿度不大于 90%（温度为 25C 时）。5. 户内、户外均可使用。三、结构及工作原理RCDD 系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。卸铁机构由机架、摆线针轮减速机（以下简称减速电机）、主从动滚筒、托辊、皮带轮（或链轮）、三角带（或皮带轮）和装有刮板的卸铁皮带组成。工作原理：除铁器接通电源后，励磁系统产生了强大的磁场，当输送机上的散状物料经过除铁器下方时，混杂在物料中的铁磁性杂物，在磁场力作用下被吸起，由运行的卸铁皮带连续抛出，当物料脱离磁场范围外，铁磁性杂物在重力作用下掉入集铁箱中。四、安装1. 安装前先检查电磁除铁器的线圈绝缘电阻应不低于 10MQ，如因受潮绝缘电阻下降，应检查处理，达到使用要求后，方准使用。2. 检查除铁器吊挂装置是否牢固，若无问题则可进行安装。3.安装方式：除铁器有两种安装方式。（1）倾斜安装安装在皮带机头，当带速较快时（大于 2m/s）,除铁器可安装在滚筒前位置，当带速较慢时（小于2m/s）除铁器位置要后移，以靠近滚筒（滚筒宜采用非导磁材料）。两种吊装方式：・QX—A 式吊装四条链索挂在双轨或单轨行走小车上・QX—B 式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S 的选定：S 与滚筒 R、皮带机线速度、物料性质、粘度，还与除铁器倾角、H 等诸多因素有关。一般 S 二 R(+300/-200)倾斜角度5°〜15。左右。(2)水平安装除铁器自卸皮带的运行方向与输送皮带运行方向垂直的方向自动清除铁磁杂物。可安装在输送带上方(在除铁器下方宜安装非导磁直托辊)。除铁器磁芯中心与皮带中心存同一垂线上。两种吊装方式・SP—A 式吊装四条链索挂在双轨或单轨行走小车上。•SP—B 式吊装四条拉杆分别吊在四个固定吊点上。五、...
