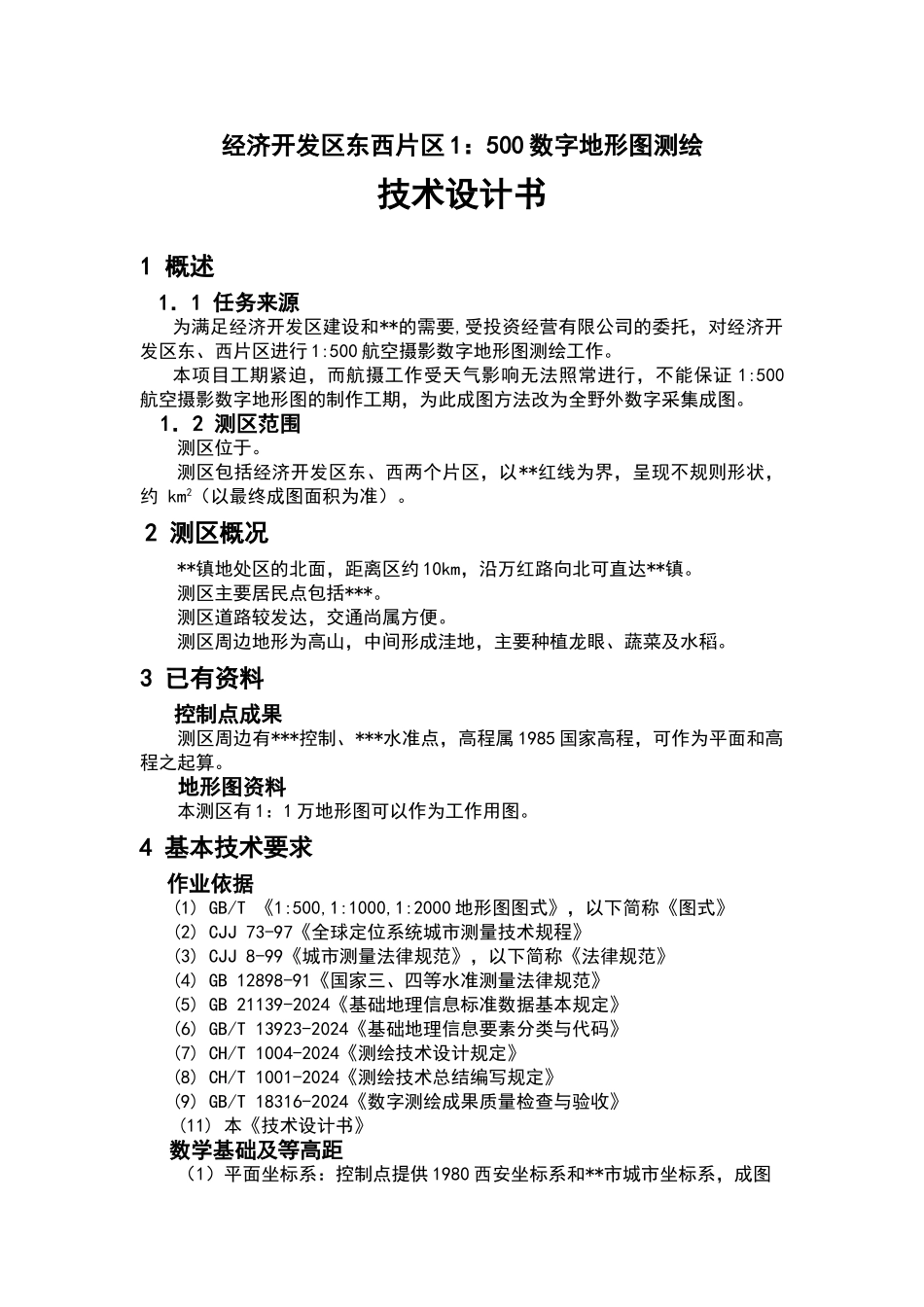

经济开发区东西片区 1：500 数字地形图测绘技术设计书1 概述 1．1 任务来源为满足经济开发区建设和**的需要,受投资经营有限公司的委托，对经济开发区东、西片区进行 1:500 航空摄影数字地形图测绘工作。本项目工期紧迫，而航摄工作受天气影响无法照常进行，不能保证 1:500航空摄影数字地形图的制作工期，为此成图方法改为全野外数字采集成图。 1．2 测区范围测区位于。测区包括经济开发区东、西两个片区，以**红线为界，呈现不规则形状，约 km2（以最终成图面积为准）。2 测区概况**镇地处区的北面，距离区约 10km，沿万红路向北可直达**镇。测区主要居民点包括***。测区道路较发达，交通尚属方便。测区周边地形为高山，中间形成洼地，主要种植龙眼、蔬菜及水稻。3 已有资料 控制点成果测区周边有***控制、***水准点，高程属 1985 国家高程，可作为平面和高程之起算。 地形图资料 本测区有 1：1 万地形图可以作为工作用图。4 基本技术要求 作业依据 (1) GB/T 《1:500,1:1000,1:2000 地形图图式》，以下简称《图式》(2) CJJ 73-97《全球定位系统城市测量技术规程》(3) CJJ 8-99《城市测量法律规范》，以下简称《法律规范》(4) GB 12898-91《国家三、四等水准测量法律规范》(5) GB 21139-2024《基础地理信息标准数据基本规定》(6) GB/T 13923-2024《基础地理信息要素分类与代码》(7) CH/T 1004-2024《测绘技术设计规定》(8) CH/T 1001-2024《测绘技术总结编写规定》(9) GB/T 18316-2024《数字测绘成果质量检查与验收》 (11) 本《技术设计书》 数学基础及等高距 （1）平面坐标系：控制点提供 1980 西安坐标系和**市城市坐标系，成图基准采纳**市城市坐标系。1980 西安坐标系：**市城市坐标系： （2）高程系统：1985 国家高程基准。 （3）等高距：测图比例尺为 1：500，基本等高距为。 产品内容（1）控制点成果表，包括 D、E 级 GPS、四等水准及图根控制点成果表。（2）按街坊分幅的全要素 1：500 数字线划图（以下称街坊图）数据； （3）根据验收合格的街坊图数据编制标准分幅（50cm×50cm）的全要素1:500 数字地形图数据； 图幅分幅及编号 （1）采纳 50×50cm 的正方形分幅。 （2）地形图采纳正方形分幅，规格为 50cm×50cm，图幅分幅编号采纳1:2000 地形图 50cm×50cm 的基本图幅的西南角坐标的 X、Y 为行列数作为基本编号，如 X=2952.0km,Y=464.0km,其 1:2000 地形图...
