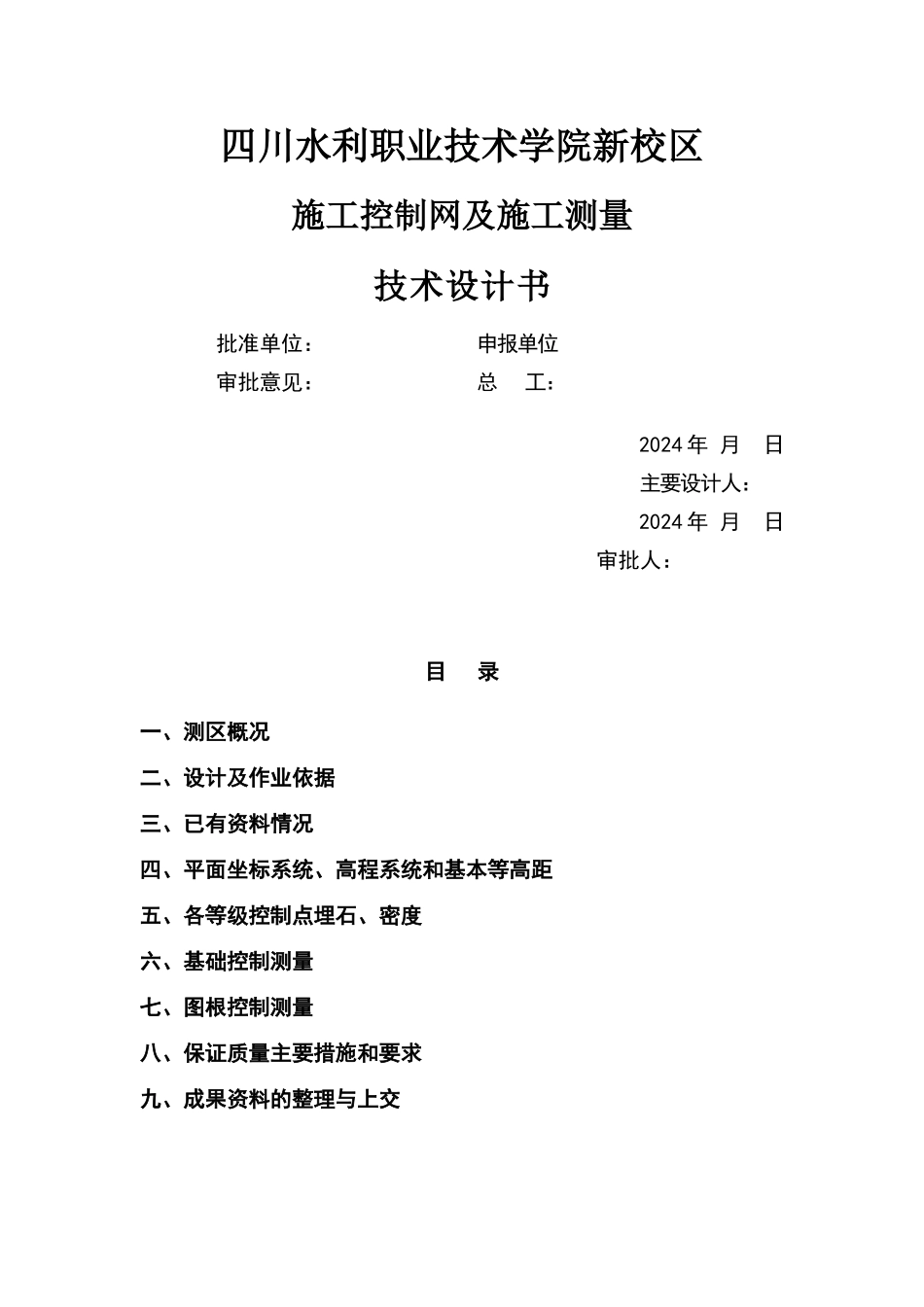

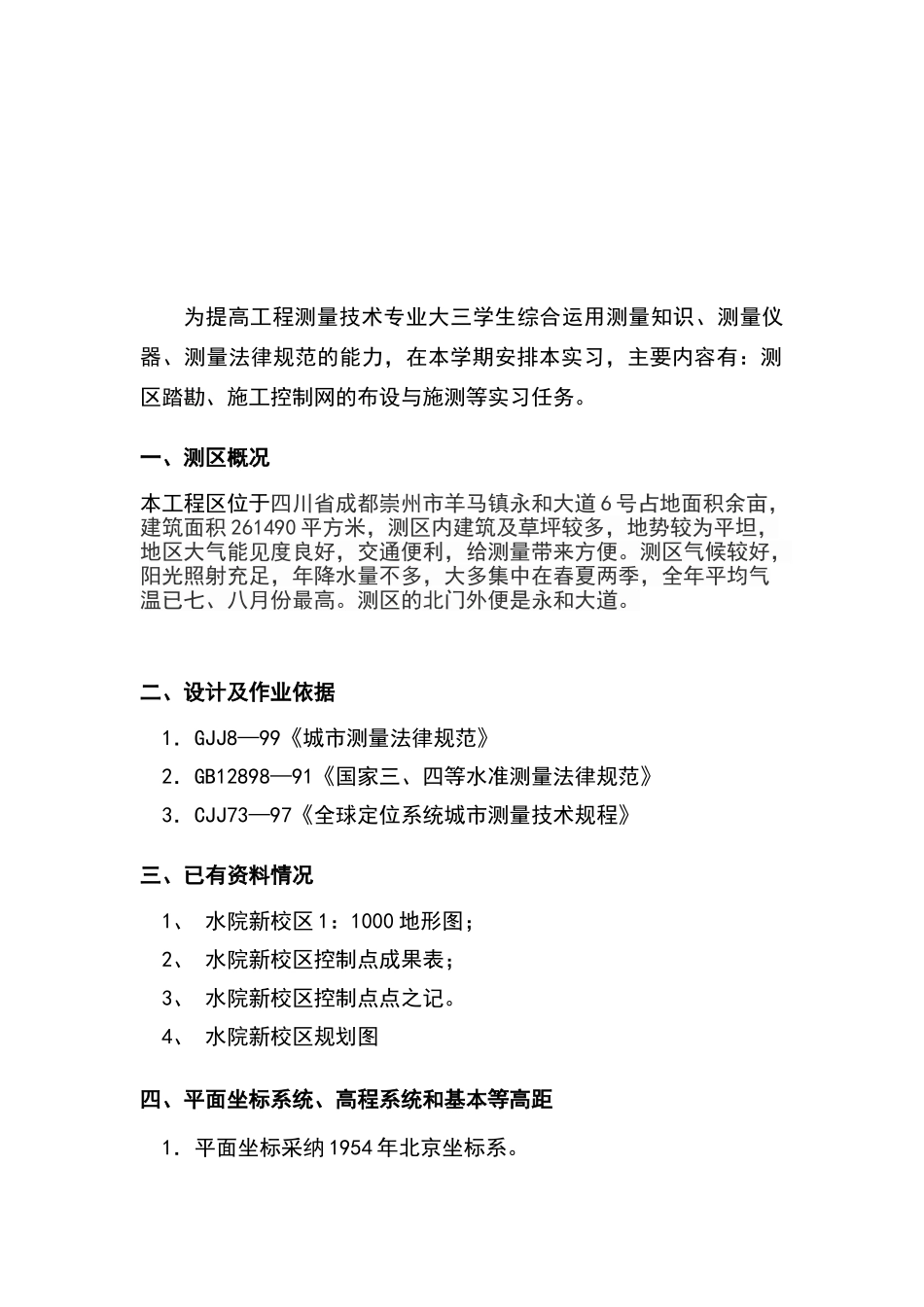

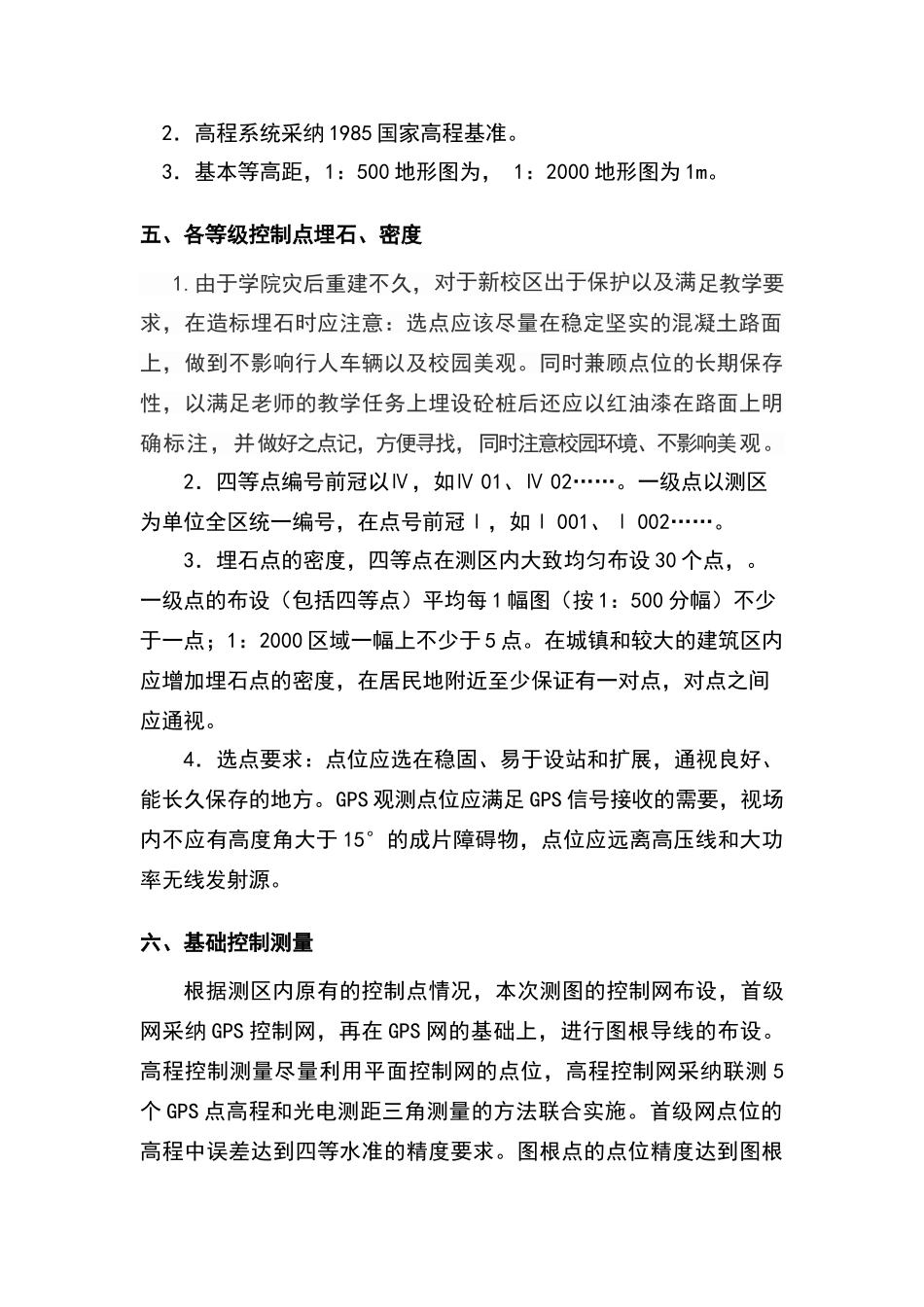

四川水利职业技术学院新校区施工控制网及施工测量技术设计书批准单位: 申报单位审批意见: 总 工:2024 年 月 日主要设计人:2024 年 月 日审批人:目录一、测区概况二、设计及作业依据三、已有资料情况四、平面坐标系统、高程系统和基本等高距五、各等级控制点埋石、密度六、基础控制测量七、图根控制测量八、保证质量主要措施和要求九、成果资料的整理与上交为提高工程测量技术专业大三学生综合运用测量知识、测量仪器、测量法律规范的能力,在本学期安排本实习,主要内容有:测区踏勘、施工控制网的布设与施测等实习任务。一、测区概况本工程区位于四川省成都崇州市羊马镇永和大道 6 号占地面积余亩,建筑面积 261490 平方米,测区内建筑及草坪较多,地势较为平坦,地区大气能见度良好,交通便利,给测量带来方便。测区气候较好,阳光照射充足,年降水量不多,大多集中在春夏两季,全年平均气温已七、八月份最高。测区的北门外便是永和大道。二、设计及作业依据1.GJJ8—99《城市测量法律规范》2.GB12898—91《国家三、四等水准测量法律规范》3.CJJ73—97《全球定位系统城市测量技术规程》三、已有资料情况1、 水院新校区 1:1000 地形图;2、 水院新校区控制点成果表;3、 水院新校区控制点点之记。4、 水院新校区规划图四、平面坐标系统、高程系统和基本等高距1.平面坐标采纳 1954 年北京坐标系。2.高程系统采纳 1985 国家高程基准。3.基本等高距,1:500 地形图为, 1:2000 地形图为 1m。五、各等级控制点埋石、密度 1.由于学院灾后重建不久,对于新校区出于保护以及满足教学要求,在造标埋石时应注意:选点应该尽量在稳定坚实的混凝土路面上,做到不影响行人车辆以及校园美观。同时兼顾点位的长期保存性,以满足老师的教学任务上埋设砼桩后还应以红油漆在路面上明确标注,并做好之点记,方便寻找,同时注意校园环境、不影响美观。 2.四等点编号前冠以Ⅳ,如Ⅳ 01、Ⅳ 02……。一级点以测区为单位全区统一编号,在点号前冠Ⅰ,如Ⅰ 001、Ⅰ 002……。3.埋石点的密度,四等点在测区内大致均匀布设 30 个点,。一级点的布设(包括四等点)平均每 1 幅图(按 1:500 分幅)不少于一点;1:2000 区域一幅上不少于 5 点。在城镇和较大的建筑区内应增加埋石点的密度,在居民地附近至少保证有一对点,对点之间应通视。4.选点要求:点位应选在稳固、易于设站和扩展,通视良好、能长久保存的地方...
