最全的矿物加工工程课程设计

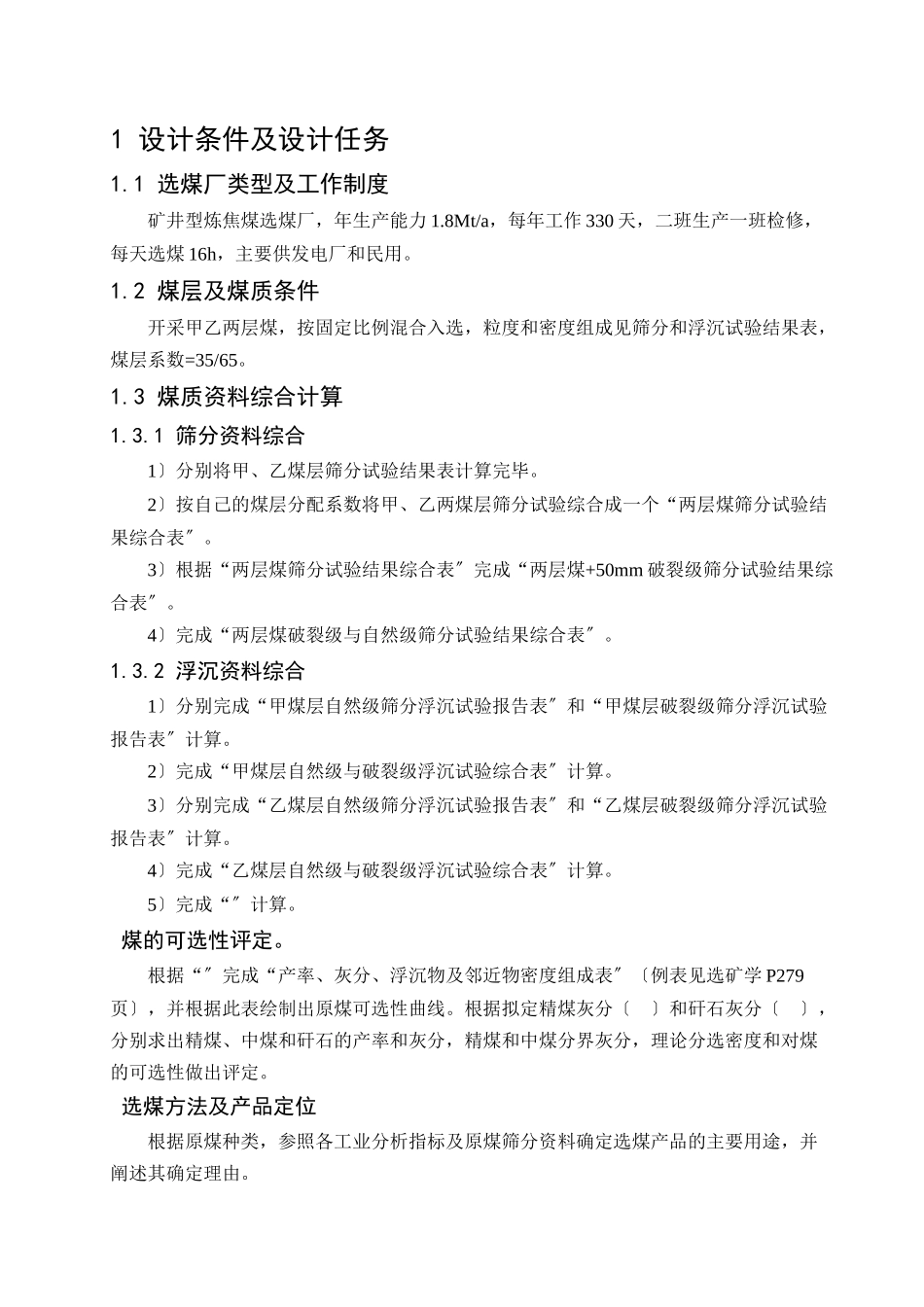

1 设计条件及设计任务1.1 选煤厂类型及工作制度矿井型炼焦煤选煤厂，年生产能力 1.8Mt/a，每年工作 330 天，二班生产一班检修，每天选煤 16h，主要供发电厂和民用。1.2 煤层及煤质条件开采甲乙两层煤，按固定比例混合入选，粒度和密度组成见筛分和浮沉试验结果表，煤层系数=35/65。1.3 煤质资料综合计算1.3.1 筛分资料综合 1〕分别将甲、乙煤层筛分试验结果表计算完毕。2〕按自己的煤层分配系数将甲、乙两煤层筛分试验综合成一个“两层煤筛分试验结果综合表〞。3〕根据“两层煤筛分试验结果综合表〞完成“两层煤+50mm 破裂级筛分试验结果综合表〞。4〕完成“两层煤破裂级与自然级筛分试验结果综合表〞。1.3.2 浮沉资料综合1〕分别完成“甲煤层自然级筛分浮沉试验报告表〞和“甲煤层破裂级筛分浮沉试验报告表〞计算。2〕完成“甲煤层自然级与破裂级浮沉试验综合表〞计算。3〕分别完成“乙煤层自然级筛分浮沉试验报告表〞和“乙煤层破裂级筛分浮沉试验报告表〞计算。4〕完成“乙煤层自然级与破裂级浮沉试验综合表〞计算。5〕完成“〞计算。 煤的可选性评定。根据“〞完成“产率、灰分、浮沉物及邻近物密度组成表〞〔例表见选矿学 P279页〕，并根据此表绘制出原煤可选性曲线。根据拟定精煤灰分〔 〕和矸石灰分〔 〕，分别求出精煤、中煤和矸石的产率和灰分，精煤和中煤分界灰分，理论分选密度和对煤的可选性做出评定。 选煤方法及产品定位根据原煤种类，参照各工业分析指标及原煤筛分资料确定选煤产品的主要用途，并阐述其确定理由。根据原煤料度组成和不同灰分指标下各产物产率，采纳比选方法确定出选煤产品结构方案。要求拟定三个以上预选方案，根据不同种类、不同灰分煤炭产品销售基价，结合不同质量情况下的产品产率，求出最优方案。最后根据所选方案做出选煤产品理论平衡表。产品结构方案论证方法：预选 2~3 个不同工艺结构的选煤方法，设为方案 A，方案 B，和方案 C。根据所确定出的产品用途，确定出高中低三种不同灰分精煤产品，定为方案 I，方案 II，方案 III。最高、最低和灰分间隔大小视煤种和浮、沉物产率综合确定。上述方案可组六个不同结构的备选方案： 方案 AI；方案 AII；方案 AIII；方案 BI；方案 BII；方案 BIII。或 方案 IA；方案 IB；方案 IIA；方案 IIB；方案 IIIA；方案 IIIB。 工艺流程制定根据煤的品种、用途和可选性，从原煤准备开始，制定出完整选煤工艺流程，画出工艺流程图，并对...
