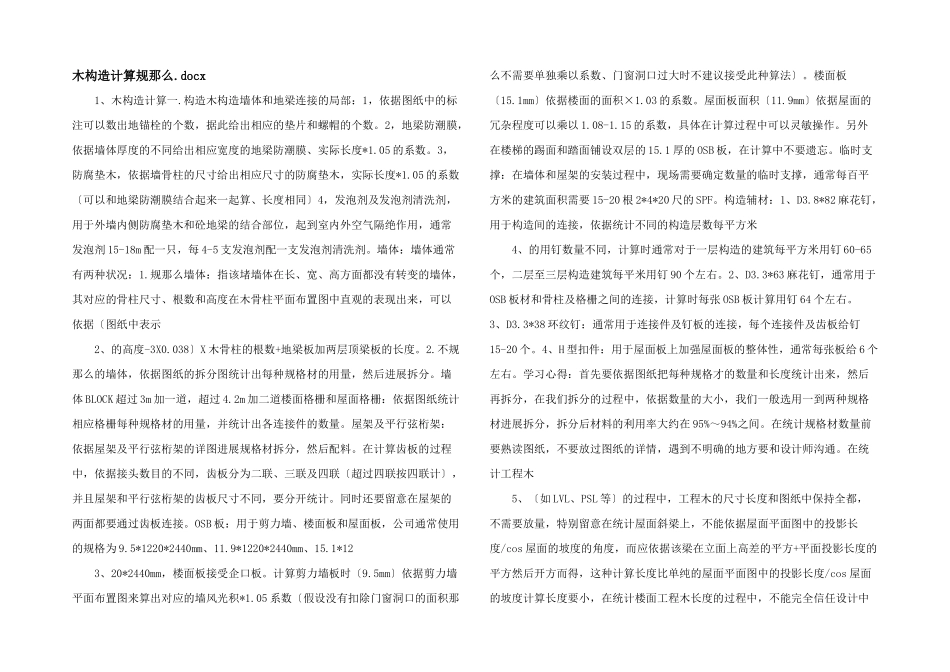

木结构计算规则.docx

木构造计算规那么.docx 1、木构造计算一.构造木构造墙体和地梁连接的局部：1，依据图纸中的标注可以数出地锚栓的个数，据此给出相应的垫片和螺帽的个数。2，地梁防潮膜，依据墙体厚度的不同给出相应宽度的地梁防潮膜、实际长度*1.05 的系数。3，防腐垫木，依据墙骨柱的尺寸给出相应尺寸的防腐垫木，实际长度*1.05 的系数〔可以和地梁防潮膜结合起来一起算、长度相同〕4，发泡剂及发泡剂清洗剂，用于外墙内侧防腐垫木和砼地梁的结合部位，起到室内外空气隔绝作用，通常发泡剂 15-18m 配一只，每 4-5 支发泡剂配一支发泡剂清洗剂。墙体：墙体通常有两种状况：1.规那么墙体：指该堵墙体在长、宽、高方面都没有转变的墙体，其对应的骨柱尺寸、根数和高度在木骨柱平面布置图中直观的表现出来，可以依据〔图纸中表示 2、的高度-3X0.038〕X 木骨柱的根数+地梁板加两层顶梁板的长度。2.不规那么的墙体，依据图纸的拆分图统计出每种规格材的用量，然后进展拆分。墙体 BLOCK 超过 3m 加一道，超过 4.2m 加二道楼面格栅和屋面格栅：依据图纸统计相应格栅每种规格材的用量，并统计出各连接件的数量。屋架及平行弦桁架：依据屋架及平行弦桁架的详图进展规格材拆分，然后配料。在计算齿板的过程中，依据接头数目的不同，齿板分为二联、三联及四联〔超过四联按四联计〕，并且屋架和平行弦桁架的齿板尺寸不同，要分开统计。同时还要留意在屋架的两面都要通过齿板连接。OSB 板：用于剪力墙、楼面板和屋面板，公司通常使用的规格为 9.5*1220*2440mm、11.9*1220*2440mm、15.1*12 3、20*2440mm，楼面板接受企口板。计算剪力墙板时〔9.5mm〕依据剪力墙平面布置图来算出对应的墙风光积*1.05 系数〔假设没有扣除门窗洞口的面积那么不需要单独乘以系数、门窗洞口过大时不建议接受此种算法〕。楼面板〔15.1mm〕依据楼面的面积×1.03 的系数。屋面板面积〔11.9mm〕依据屋面的冗杂程度可以乘以 1.08-1.15 的系数，具体在计算过程中可以灵敏操作。另外在楼梯的踢面和踏面铺设双层的 15.1 厚的 OSB 板，在计算中不要遗忘。临时支撑：在墙体和屋架的安装过程中，现场需要确定数量的临时支撑，通常每百平方米的建筑面积需要 15-20 根 2*4*20 尺的 SPF。构造辅材：1、D3.8*82 麻花钉，用于构造间的连接，依据统计不同的构造层数每平方米 4、的用钉数量不同，计算时通常对于一层构造的建筑每平方米用钉 60-65个，二层至三层构造建筑每平米用钉 90...
