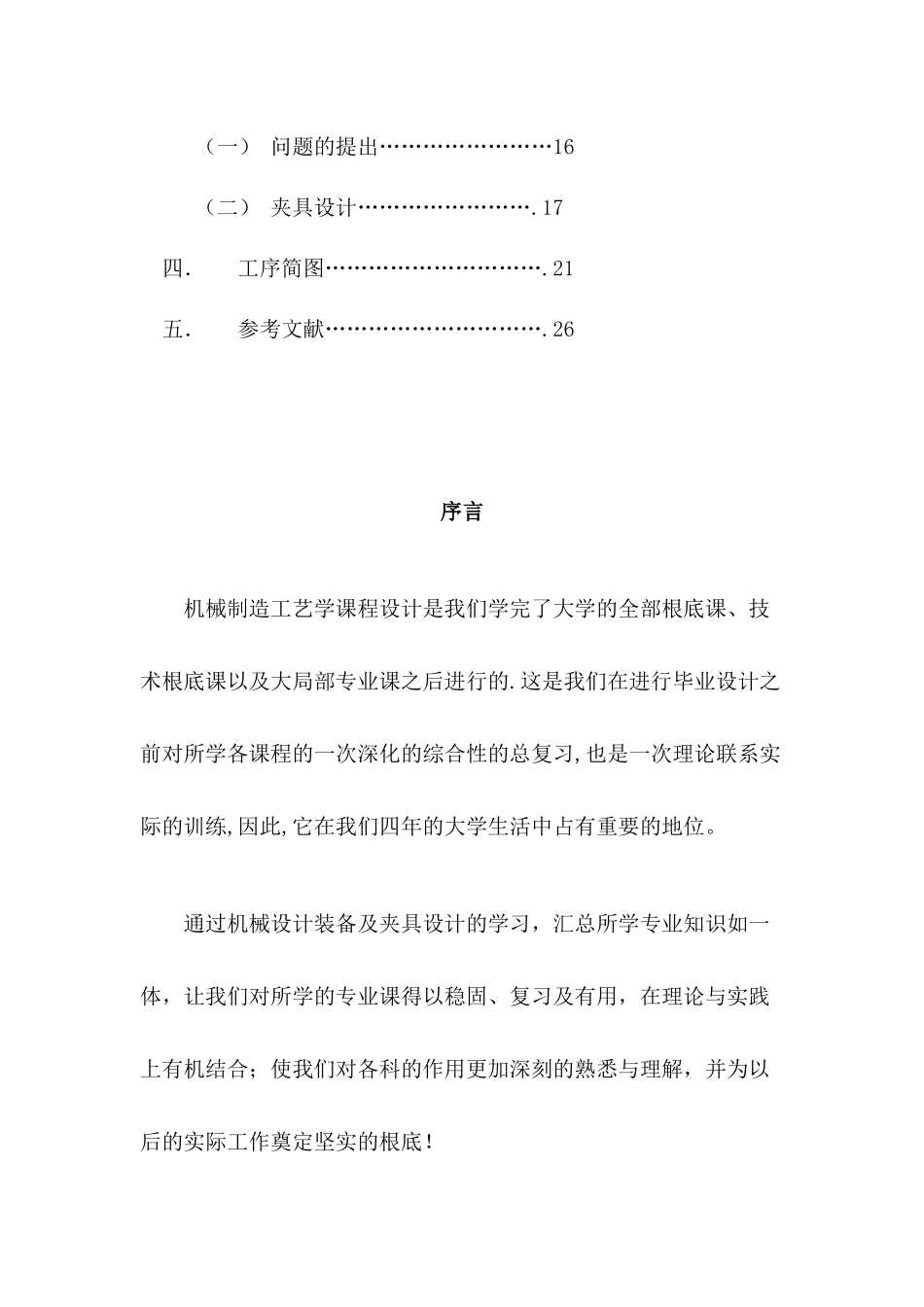

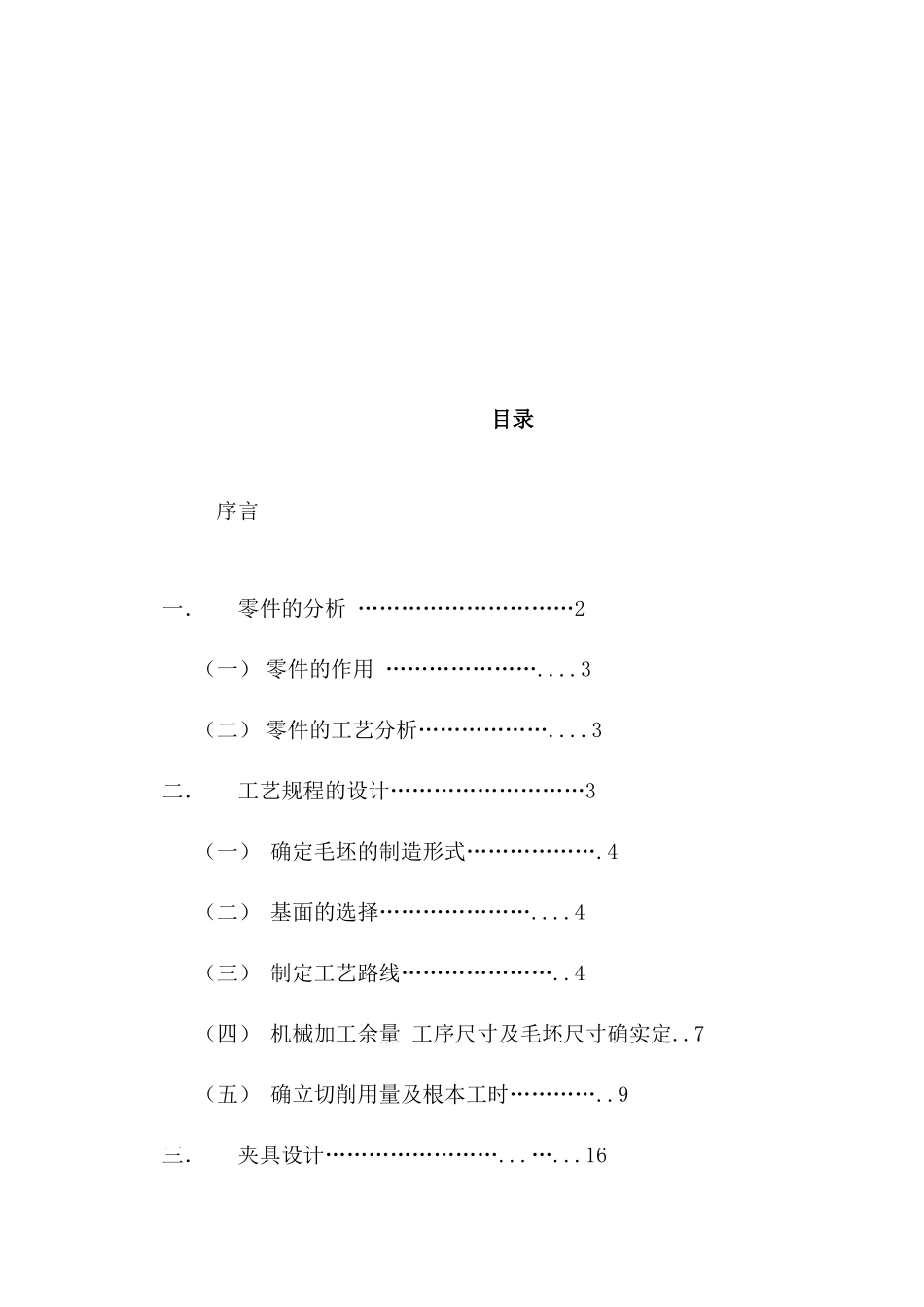

目录序言一．零件的分析 …………………………2（一） 零件的作用 …………………....3（二） 零件的工艺分析………………....3二．工艺规程的设计………………………3（一） 确定毛坯的制造形式……………….4（二） 基面的选择…………………....4（三） 制定工艺路线…………………..4（四） 机械加工余量 工序尺寸及毛坯尺寸确实定..7（五） 确立切削用量及根本工时…………..9三．夹具设计……………………...…...16（一） 问题的提出……………………16（二） 夹具设计…………………….17四．工序简图………………………….21五．参考文献………………………….26序言 机械制造工艺学课程设计是我们学完了大学的全部根底课、技术根底课以及大局部专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。通过机械设计装备及夹具设计的学习，汇总所学专业知识如一体，让我们对所学的专业课得以稳固、复习及有用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的根底！在些次设计中我们主要是设计 CA6140 拨叉的铣床夹具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍，并且得到了有关老师的指点。一、零件的分析（一）零件的作用题目所给的零件是 CA6140 车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动根据工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的 φ25 孔与操纵机构相连，二下方的 φ60 半孔那么是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二）零件的工艺分析CA6140 车床共有两处加工外表，其间有一定位置要求。分述如下：1. 以 φ25mm 孔为中心的加工外表这一组加工外表包括：φ25H7mm 的孔，以及 φ42mm 的圆柱两端面，其中主要加工外表为 φ25H7mm 通孔。2. 以 φ60mm 孔为中心的加工外表这一组加工外表包括：φ60H12 的孔，以及 φ60H12 的两个端面。主要是 φ60H12 的孔。3. 铣 16H11 的槽这一组加工外表包括：此槽的端面，16H11mm 的槽的底面，16H11mm 的槽两侧面。4. 以 M22×1.5 螺纹孔为中心的加工外表。这一组加工外表包括：M22×1.5 的螺纹孔，长 32mm 的端面。主要加工...
