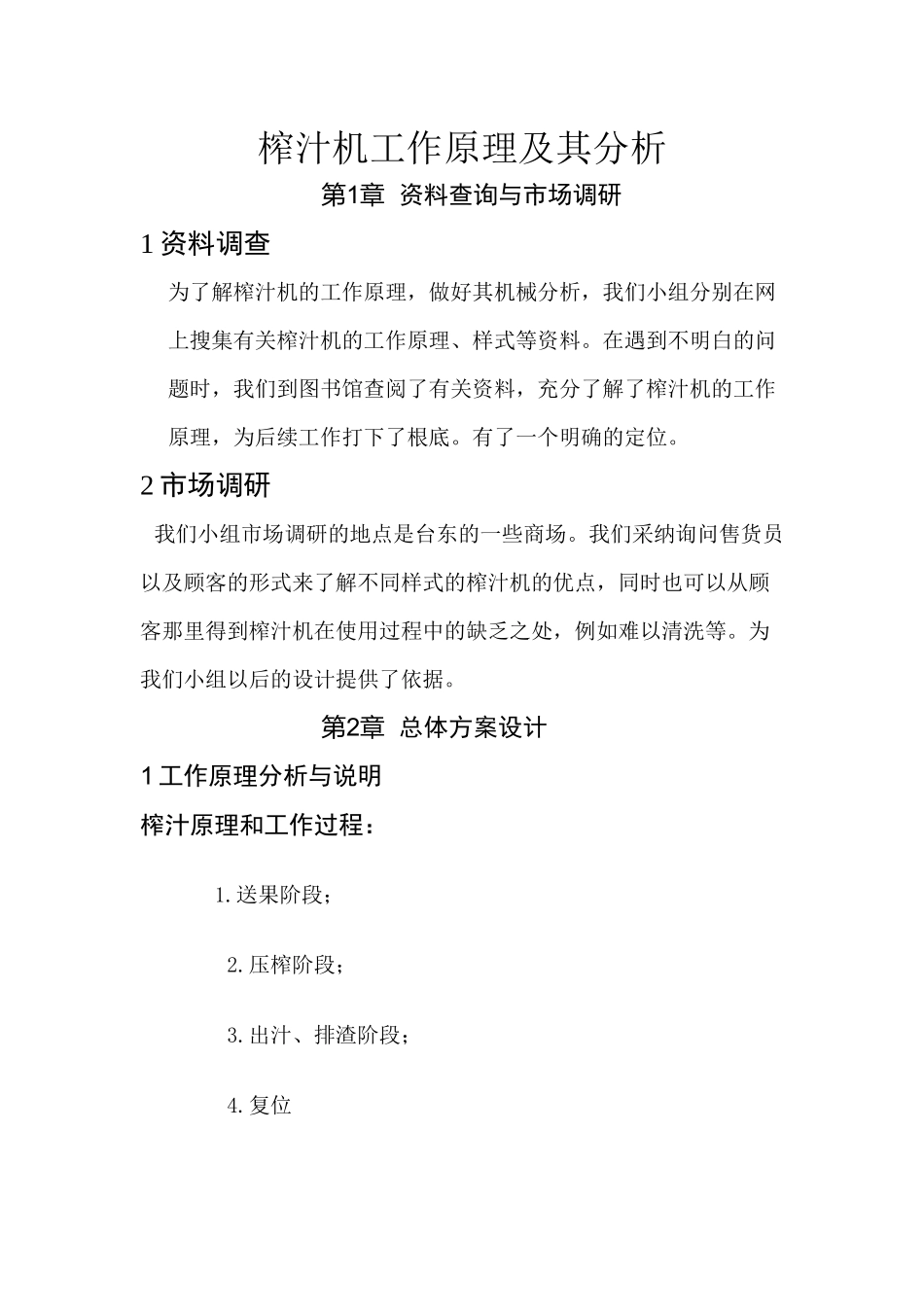

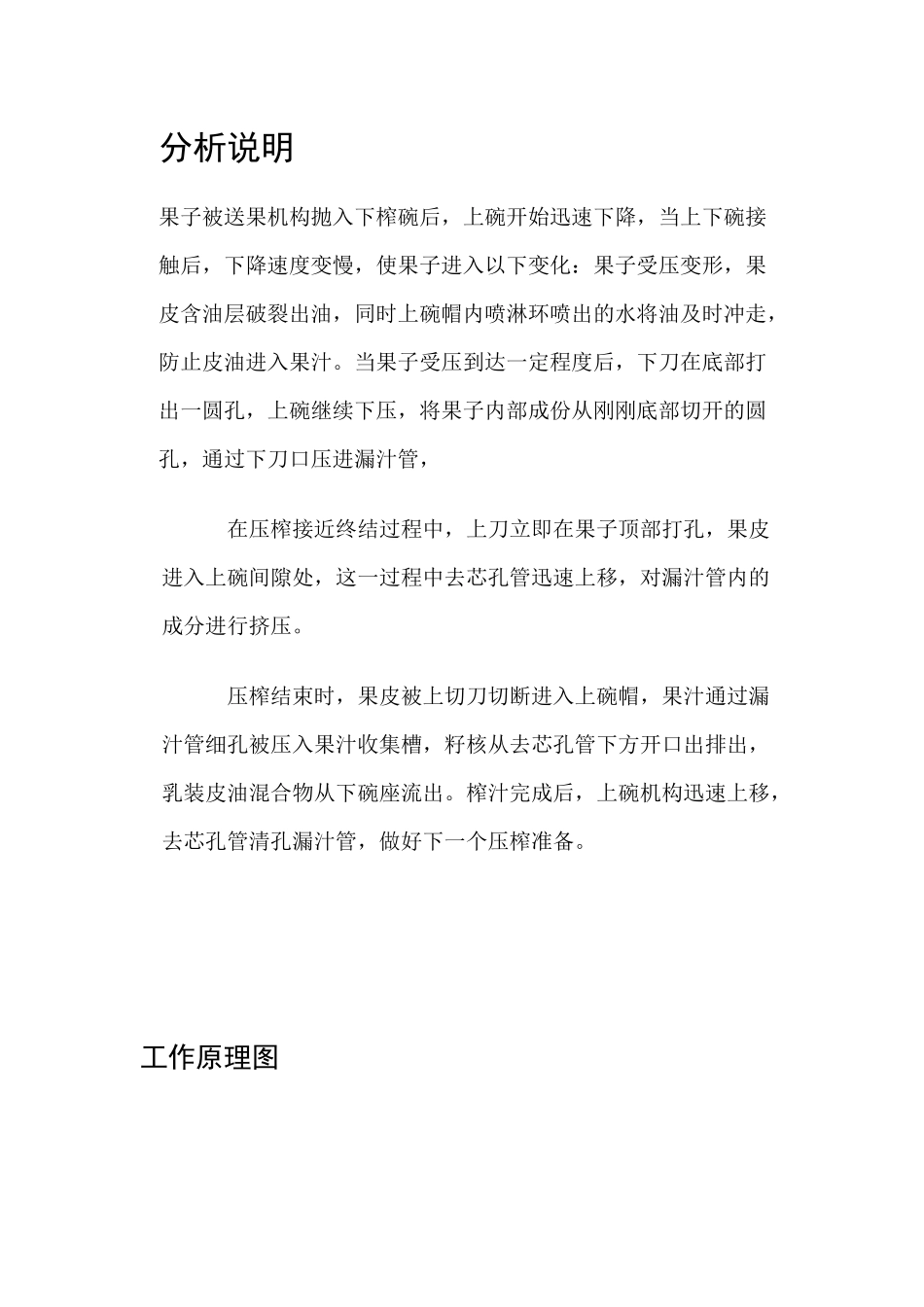

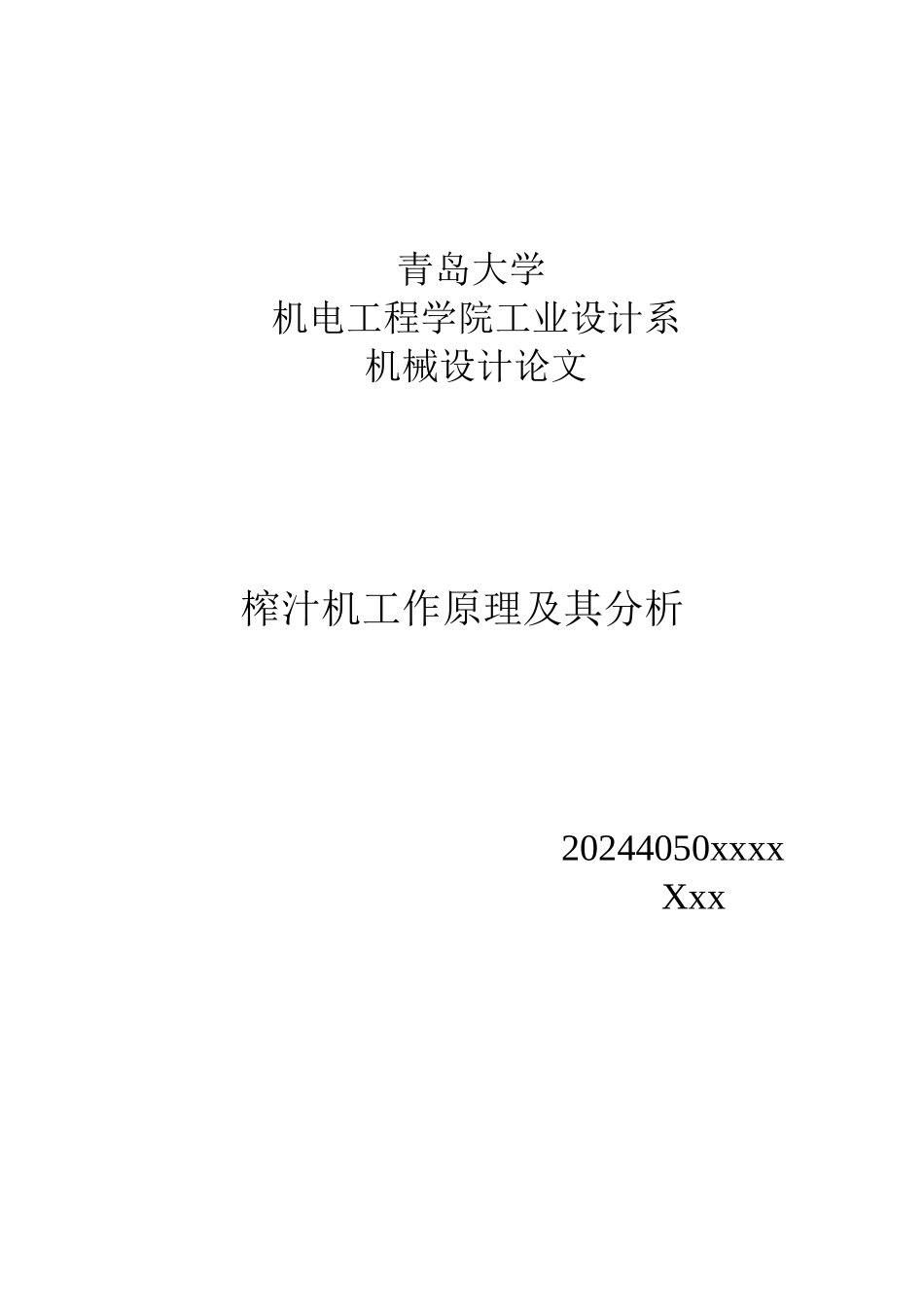

青岛大学 机电工程学院工业设计系 机械设计论文榨汁机工作原理及其分析20244050xxxxXxx榨汁机工作原理及其分析第1 章 资料查询与市场调研1 资料调查为了解榨汁机的工作原理,做好其机械分析,我们小组分别在网上搜集有关榨汁机的工作原理、样式等资料。在遇到不明白的问题时,我们到图书馆查阅了有关资料,充分了解了榨汁机的工作原理,为后续工作打下了根底。有了一个明确的定位。2 市场调研 我们小组市场调研的地点是台东的一些商场。我们采纳询问售货员以及顾客的形式来了解不同样式的榨汁机的优点,同时也可以从顾客那里得到榨汁机在使用过程中的缺乏之处,例如难以清洗等。为我们小组以后的设计提供了依据。第2 章 总体方案设计1 工作原理分析与说明榨汁原理和工作过程: 1.送果阶段; 2.压榨阶段; 3.出汁、排渣阶段; 4.复位 分析说明果子被送果机构抛入下榨碗后,上碗开始迅速下降,当上下碗接触后,下降速度变慢,使果子进入以下变化:果子受压变形,果皮含油层破裂出油,同时上碗帽内喷淋环喷出的水将油及时冲走,防止皮油进入果汁。当果子受压到达一定程度后,下刀在底部打出一圆孔,上碗继续下压,将果子内部成份从刚刚底部切开的圆孔,通过下刀口压进漏汁管, 在压榨接近终结过程中,上刀立即在果子顶部打孔,果皮进入上碗间隙处,这一过程中去芯孔管迅速上移,对漏汁管内的成分进行挤压。 压榨结束时,果皮被上切刀切断进入上碗帽,果汁通过漏汁管细孔被压入果汁收集槽,籽核从去芯孔管下方开口出排出,乳装皮油混合物从下碗座流出。榨汁完成后,上碗机构迅速上移,去芯孔管清孔漏汁管,做好下一个压榨准备。工作原理图2 榨汁机总体结构设计说明原理:通电后电机〔构件 5〕高速运转,带动连接件〔构件 4〕运动,构件 4 与构件 5 用螺丝连接,构件 4 与构件 3 通过插接形式连接,勾践与构件 1 通过螺丝直接连接,2 构件坡度与下刀片〔1 构件〕相同,从而保证切削效果。电机的力通过构件 2、3、4 传递给刀片。考前须知2.构件 2 的坡度一定要和下面刀片的坡度一致或者稍大,以满足刀片能在快速旋转的环境中顺滑运转。结构分析电机是力的输出机构,机构 4、5 是螺丝连接,机构 3、4 是插接,构 3、1 是螺丝连接,机构 2 通过外面的水杯与基座的连接而被压在两者之间。2.1.1 榨汁机机构设计2~3 机构的组装或爆炸图,更详细说明、考前须知、结构分析,连接关系第3 章 典型零件结构设计设...
