汽车覆盖件模具设计--通用设计规范模板

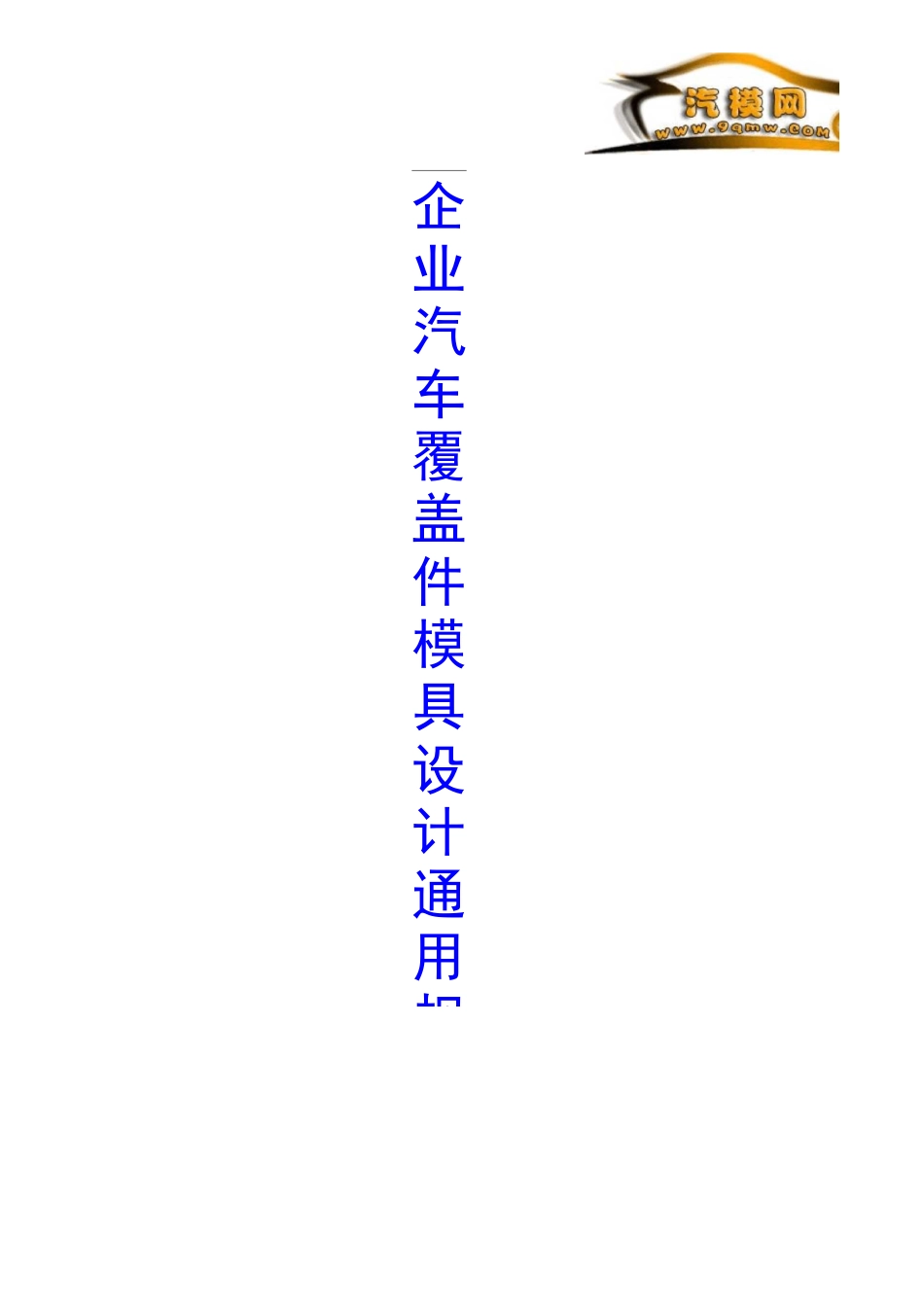

汽车覆盖件模具设计--通用设计规范模板_第1页
1/29

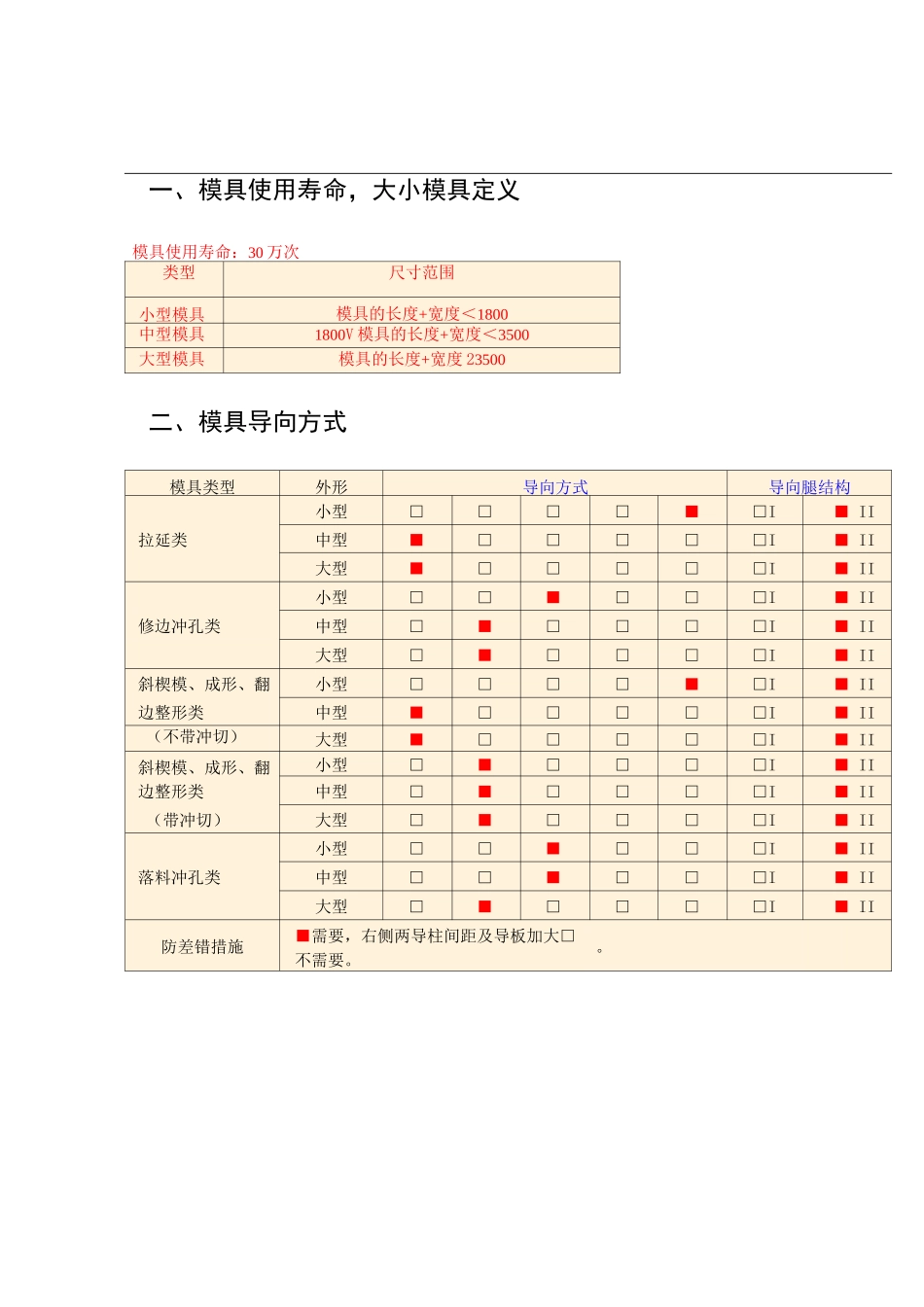

汽车覆盖件模具设计--通用设计规范模板_第2页
2/29

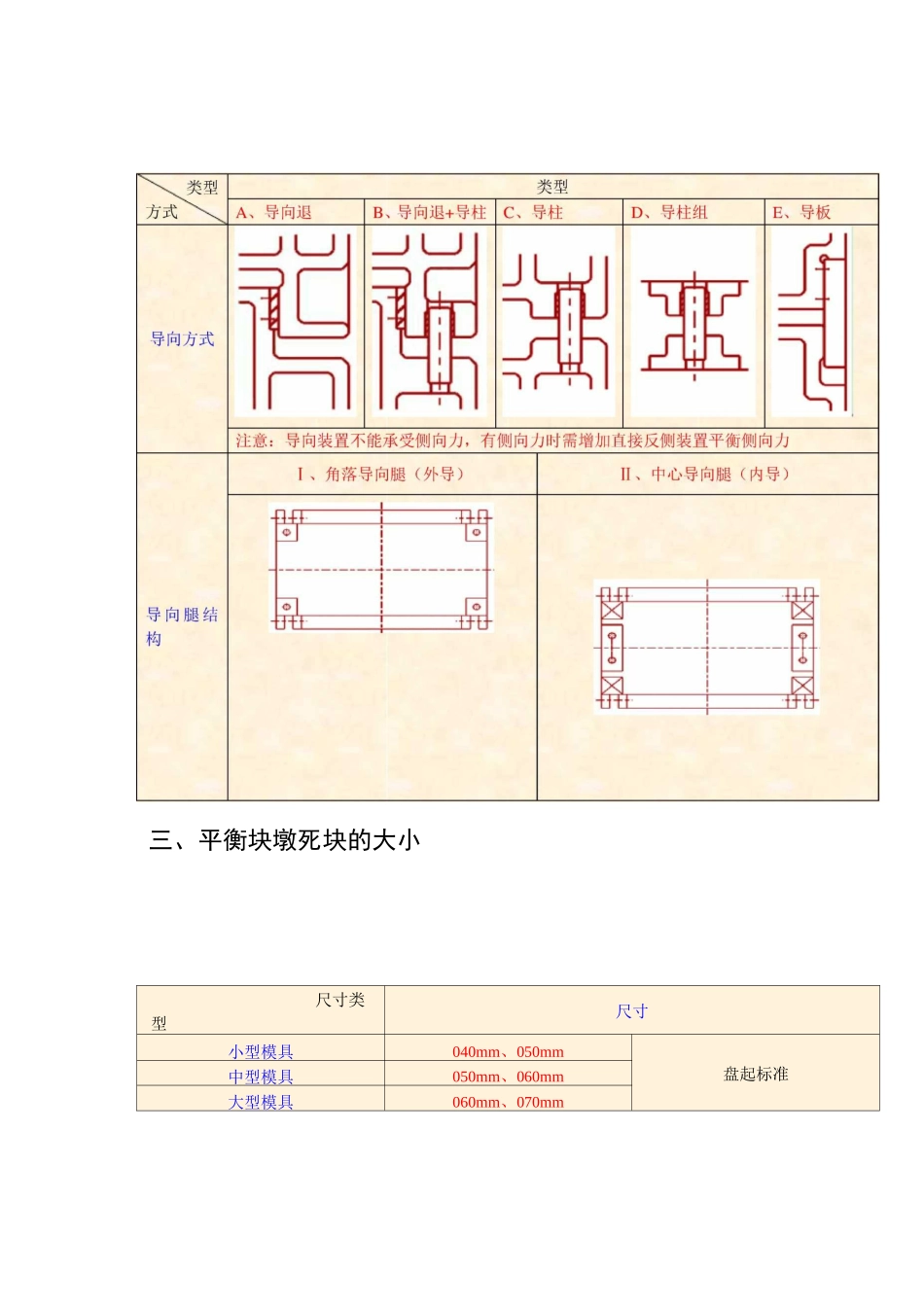

汽车覆盖件模具设计--通用设计规范模板_第3页
3/29
企业汽车覆盖件模具设计通用规一、模具使用寿命,大小模具定义模具使用寿命:30 万次类型尺寸范围小型模具模具的长度+宽度<1800中型模具1800V 模具的长度+宽度<3500大型模具模具的长度+宽度 23500二、模具导向方式模具类型外形导向方式导向腿结构小型□□□□■□I■ II拉延类中型■□□□□□I■ II大型■□□□□□I■ II小型□□■□□□I■ II修边冲孔类中型□■□□□□I■ II大型□■□□□□I■ II斜楔模、成形、翻小型□□□□■□I■ II边整形类中型■□□□□□I■ II(不带冲切)大型■□□□□□I■ II斜楔模、成形、翻小型□■□□□□I■ II边整形类中型□■□□□□I■ II(带冲切)大型□■□□□□I■ II小型□□■□□□I■ II落料冲孔类中型□□■□□□I■ II大型□■□□□□I■ II防差错措施■需要,右侧两导柱间距及导板加大□不需要。。三、平衡块墩死块的大小尺寸类型尺寸小型模具040mm、050mm盘起标准中型模具050mm、060mm大型模具060mm、070mm四、模具安全区小型模具■需要,数量为:□个□结构设计会签时,视模具结构协商确定。中型模具■韦要,数量为:■个□个对角设结设会签时,视模具结构协商确定。大型模具■需要,数量为:□个□结构设计会签时,视模具结构协商确定。五、快速定位形式尺寸B=100mmE=120mm5-150mm六、U 沟规范七、模具中心线定位键槽。(使用非自动化模具使用)八、模具加工基准面和基准孔九、铸造 V 型槽十、螺栓沉头孔尺寸及螺栓与销钉选择1、内六角螺钉沉头孔直径及过孔深度一览表规格M6M8M10M12M16M20沉头孔直径D011014016.5019.5025.5031.5通过孔 dl0709011.5013.5017.5021.5通过孔深度H5810152020注:对铸件而言,螺纹拧入深度 L 为其公称直径的 1.5 倍。对钢件而言,螺纹拧入深度 L 为其公称直径的 1倍。圆柱销的配合长度为其公称直径的 2 倍。具体尺寸见下图示例2、优选的螺钉、销钉规格如下表所示螺钉长度系列销钉长度系列、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、平而齟型耐 M螺栓孔M4M6M8M10M12M16M20M24A淬火810121416202530B712141719242835C5螺钉孔040608010012016020024D淬火79111215162025卜一、定位具类型选择€I-n-StI75士形式图形型号备注一般式NGNAENSTAMisumi感应式STKSSANKYO3、螺孔、销孔之间以及至刃口边最小距离NGNA十二、安全螺栓类型图形型号备注B/H「丁尺寸S3TT盘起PAD^80CAMCILBSVT7.1—AAAKffiOftSCi-呂AA...
