供水工程施工组织设计---

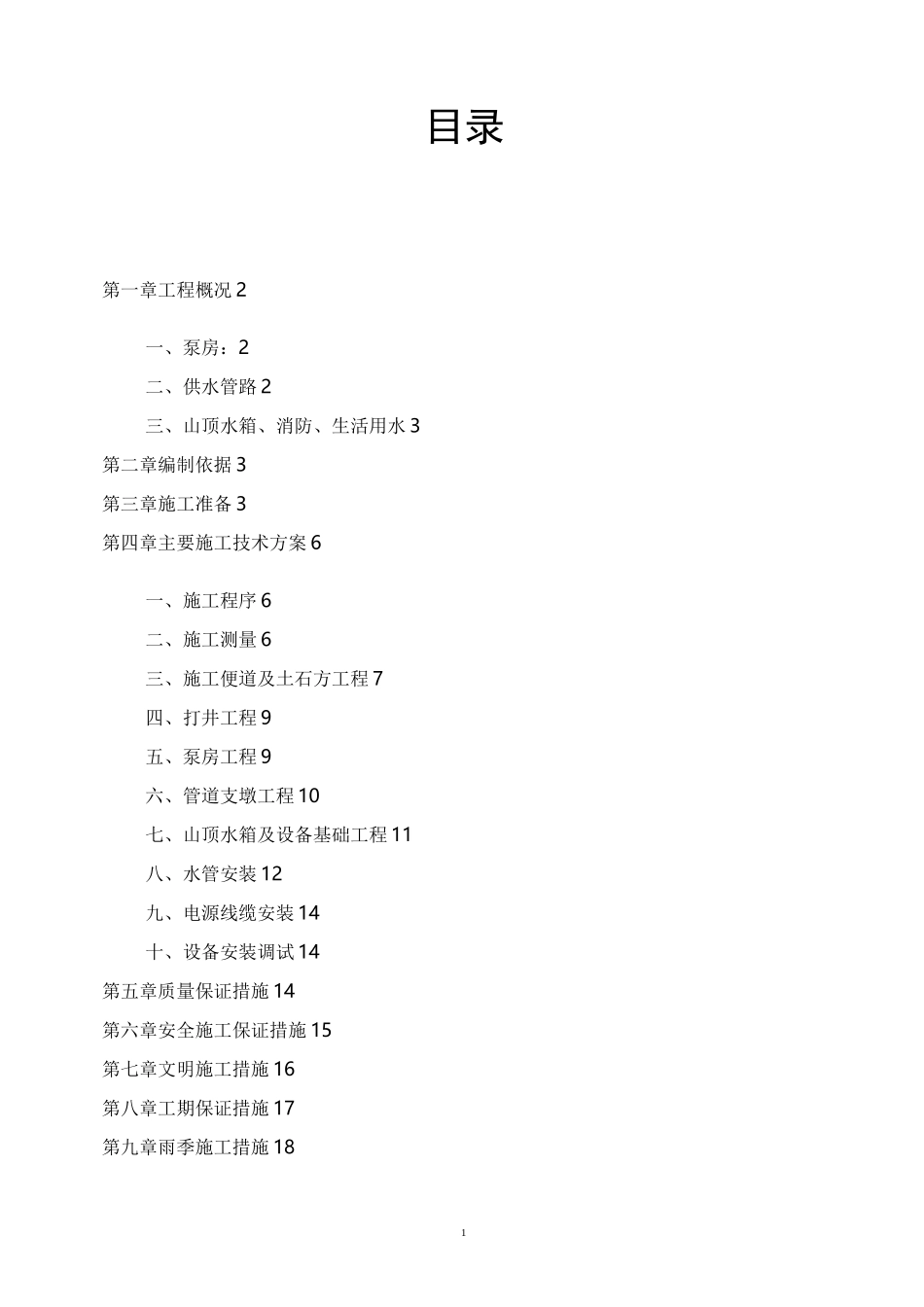

供水工程施工组织设计---_第1页
1/18

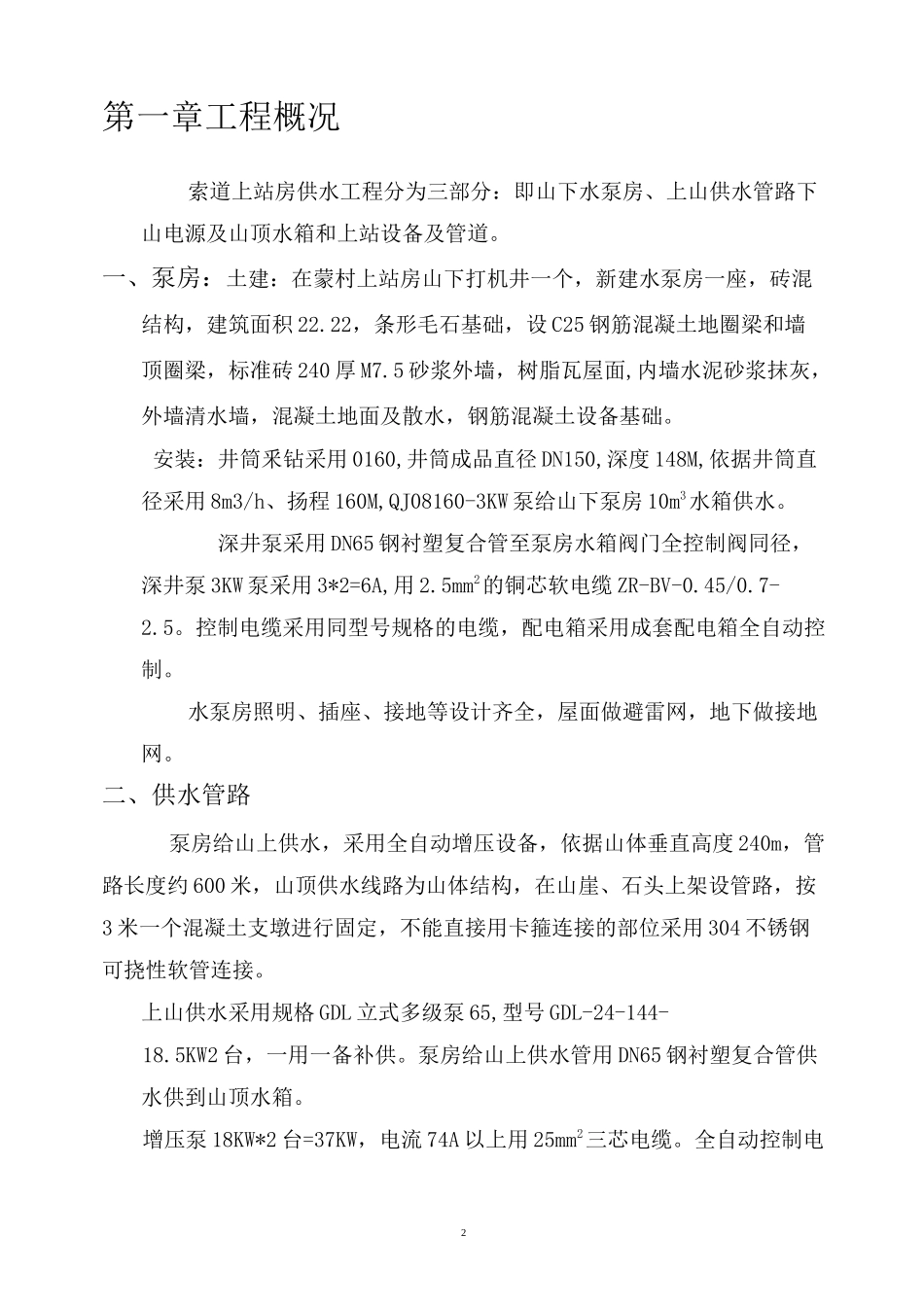

供水工程施工组织设计---_第2页
2/18

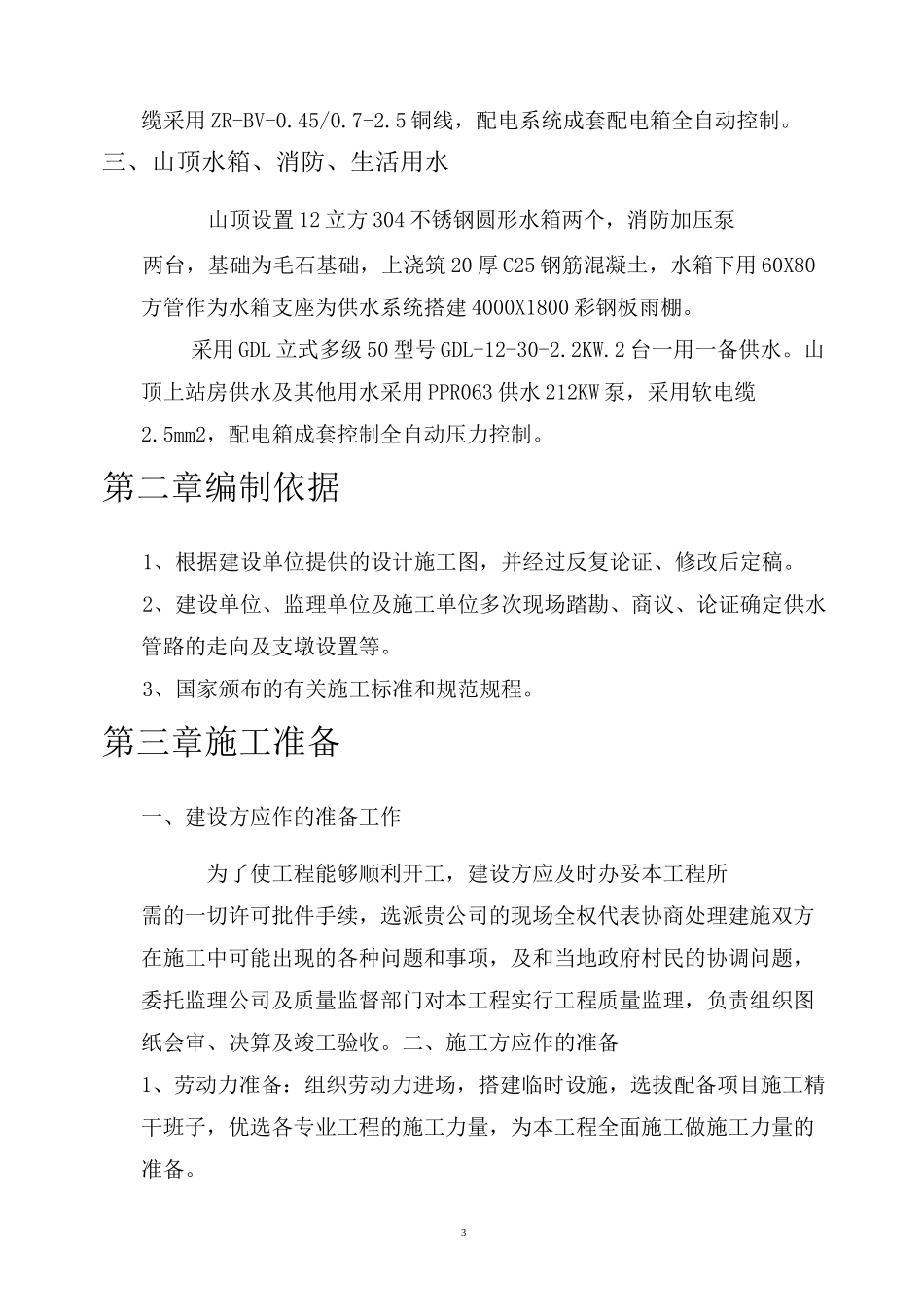

供水工程施工组织设计---_第3页
3/18
1目录第一章工程概况 2一、泵房:2二、供水管路 2三、山顶水箱、消防、生活用水 3第二章编制依据 3第三章施工准备 3第四章主要施工技术方案 6一、施工程序 6二、施工测量 6三、施工便道及土石方工程 7四、打井工程 9五、泵房工程 9六、管道支墩工程 10七、山顶水箱及设备基础工程 11八、水管安装 12九、电源线缆安装 14十、设备安装调试 14第五章质量保证措施 14第六章安全施工保证措施 15第七章文明施工措施 16第八章工期保证措施 17第九章雨季施工措施 182第一章工程概况索道上站房供水工程分为三部分:即山下水泵房、上山供水管路下山电源及山顶水箱和上站设备及管道。一、泵房:土建:在蒙村上站房山下打机井一个,新建水泵房一座,砖混结构,建筑面积 22.22,条形毛石基础,设 C25 钢筋混凝土地圈梁和墙顶圈梁,标准砖 240 厚 M7.5 砂浆外墙,树脂瓦屋面,内墙水泥砂浆抹灰,外墙清水墙,混凝土地面及散水,钢筋混凝土设备基础。安装:井筒釆钻采用 0160,井筒成品直径 DN150,深度 148M,依据井筒直径采用 8m3/h、扬程 160M,QJ08160-3KW 泵给山下泵房 10m3水箱供水。深井泵采用 DN65 钢衬塑复合管至泵房水箱阀门全控制阀同径,深井泵 3KW 泵采用 3*2=6A,用 2.5mm2的铜芯软电缆 ZR-BV-0.45/0.7-2.5。控制电缆采用同型号规格的电缆,配电箱采用成套配电箱全自动控制。水泵房照明、插座、接地等设计齐全,屋面做避雷网,地下做接地网。二、供水管路泵房给山上供水,采用全自动增压设备,依据山体垂直高度 240m,管路长度约 600 米,山顶供水线路为山体结构,在山崖、石头上架设管路,按3 米一个混凝土支墩进行固定,不能直接用卡箍连接的部位采用 304 不锈钢可挠性软管连接。上山供水采用规格 GDL 立式多级泵 65,型号 GDL-24-144-18.5KW2 台,一用一备补供。泵房给山上供水管用 DN65 钢衬塑复合管供水供到山顶水箱。增压泵 18KW*2 台=37KW,电流 74A 以上用 25mm2三芯电缆。全自动控制电3缆采用 ZR-BV-0.45/0.7-2.5 铜线,配电系统成套配电箱全自动控制。三、山顶水箱、消防、生活用水山顶设置 12 立方 304 不锈钢圆形水箱两个,消防加压泵两台,基础为毛石基础,上浇筑 20 厚 C25 钢筋混凝土,水箱下用 60X80方管作为水箱支座为供水系统搭建 4000X1800 彩钢板雨棚。采用 GDL 立式多级 50 型号 GDL-12-30-2.2KW.2 台一用一备供水。山顶上站房供水及其他用水采用 P...
