回转式格栅除污机技术说明

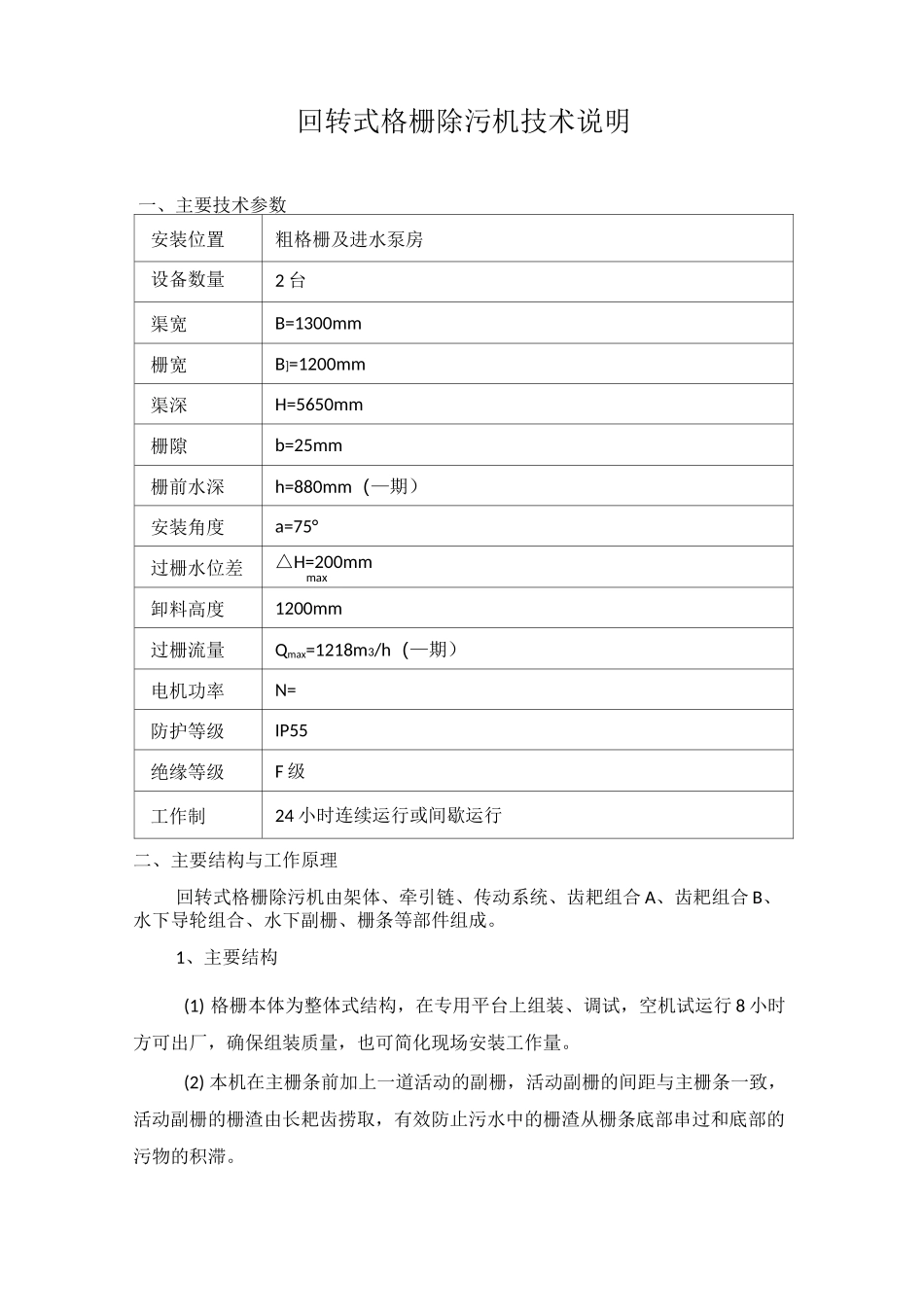

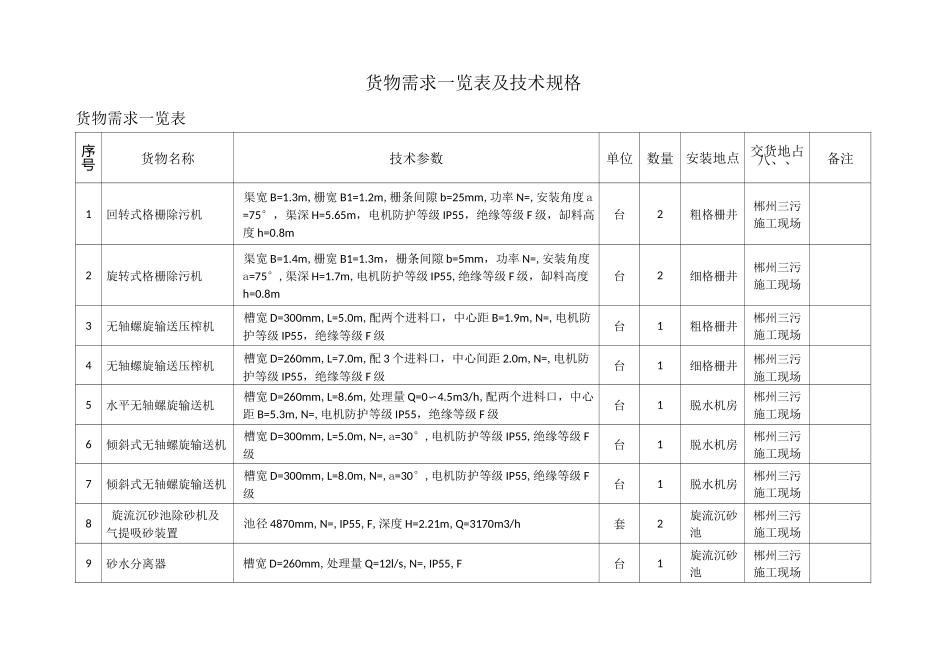

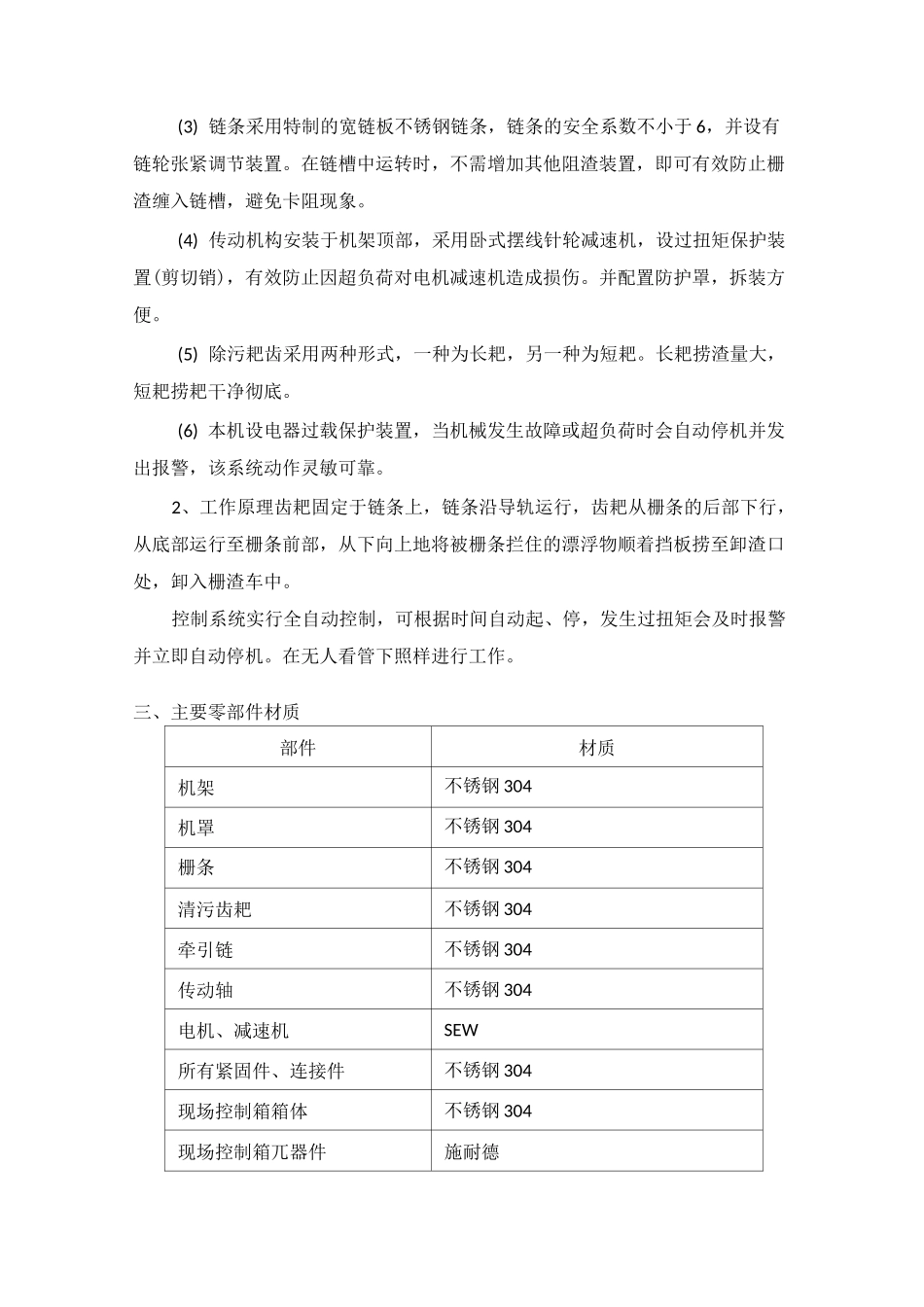

货物需求一览表及技术规格货物需求一览表序号货物名称技术参数单位数量安装地点 交货地占八、、备注1回转式格栅除污机渠宽 B=1.3m,栅宽 B1=1.2m,栅条间隙 b=25mm,功率 N=,安装角度 a=75°，渠深 H=5.65m，电机防护等级 IP55，绝缘等级 F 级，缷料高度 h=0.8m台2粗格栅井郴州三污施工现场2旋转式格栅除污机渠宽 B=1.4m,栅宽 B1=1.3m，栅条间隙 b=5mm，功率 N=,安装角度a=75°,渠深 H=1.7m,电机防护等级 IP55,绝缘等级 F 级，缷料高度h=0.8m台2细格栅井郴州三污施工现场3无轴螺旋输送压榨机槽宽 D=300mm,L=5.0m,配两个进料口，中心距 B=1.9m,N=,电机防护等级 IP55，绝缘等级 F 级台1粗格栅井郴州三污施工现场4无轴螺旋输送压榨机槽宽 D=260mm,L=7.0m,配 3 个进料口，中心间距 2.0m,N=,电机防护等级 IP55，绝缘等级 F 级台1细格栅井郴州三污施工现场5水平无轴螺旋输送机槽宽 D=260mm,L=8.6m,处理量 Q=0〜4.5m3/h,配两个进料口，中心距 B=5.3m,N=,电机防护等级 IP55，绝缘等级 F 级台1脱水机房郴州三污施工现场6倾斜式无轴螺旋输送机槽宽 D=300mm,L=5.0m,N=,a=30°,电机防护等级 IP55,绝缘等级 F级台1脱水机房郴州三污施工现场7倾斜式无轴螺旋输送机槽宽 D=300mm,L=8.0m,N=,a=30°,电机防护等级 IP55,绝缘等级 F级台1脱水机房郴州三污施工现场8旋流沉砂池除砂机及气提吸砂装置池径 4870mm,N=,IP55,F,深度 H=2.21m,Q=3170m3/h套2旋流沉砂池郴州三污施工现场9砂水分离器槽宽 D=260mm,处理量 Q=12l/s,N=,IP55,F台1旋流沉砂池郴州三污施工现场回转式格栅除污机技术说明一、主要技术参数安装位置粗格栅及进水泵房设备数量2 台渠宽B=1300mm栅宽B]=1200mm渠深H=5650mm栅隙b=25mm栅前水深h=880mm（—期）安装角度a=75°过栅水位差△H=200mmmax卸料高度1200mm过栅流量Qmax=1218m3/h（—期）电机功率N=防护等级IP55绝缘等级F 级工作制24 小时连续运行或间歇运行二、主要结构与工作原理回转式格栅除污机由架体、牵引链、传动系统、齿耙组合 A、齿耙组合 B、水下导轮组合、水下副栅、栅条等部件组成。1、主要结构(1) 格栅本体为整体式结构，在专用平台上组装、调试，空机试运行 8 小时方可出厂，确保组装质量，也可简化现场安装工作量。(2) 本机在主栅条前加上一道活动的副栅，活动副栅的间距与主栅条一致，活动副栅的栅渣由长耙齿捞取，有效防止污水中的栅渣从栅条底部串过和底部的污物的积滞。(3) 链条...
