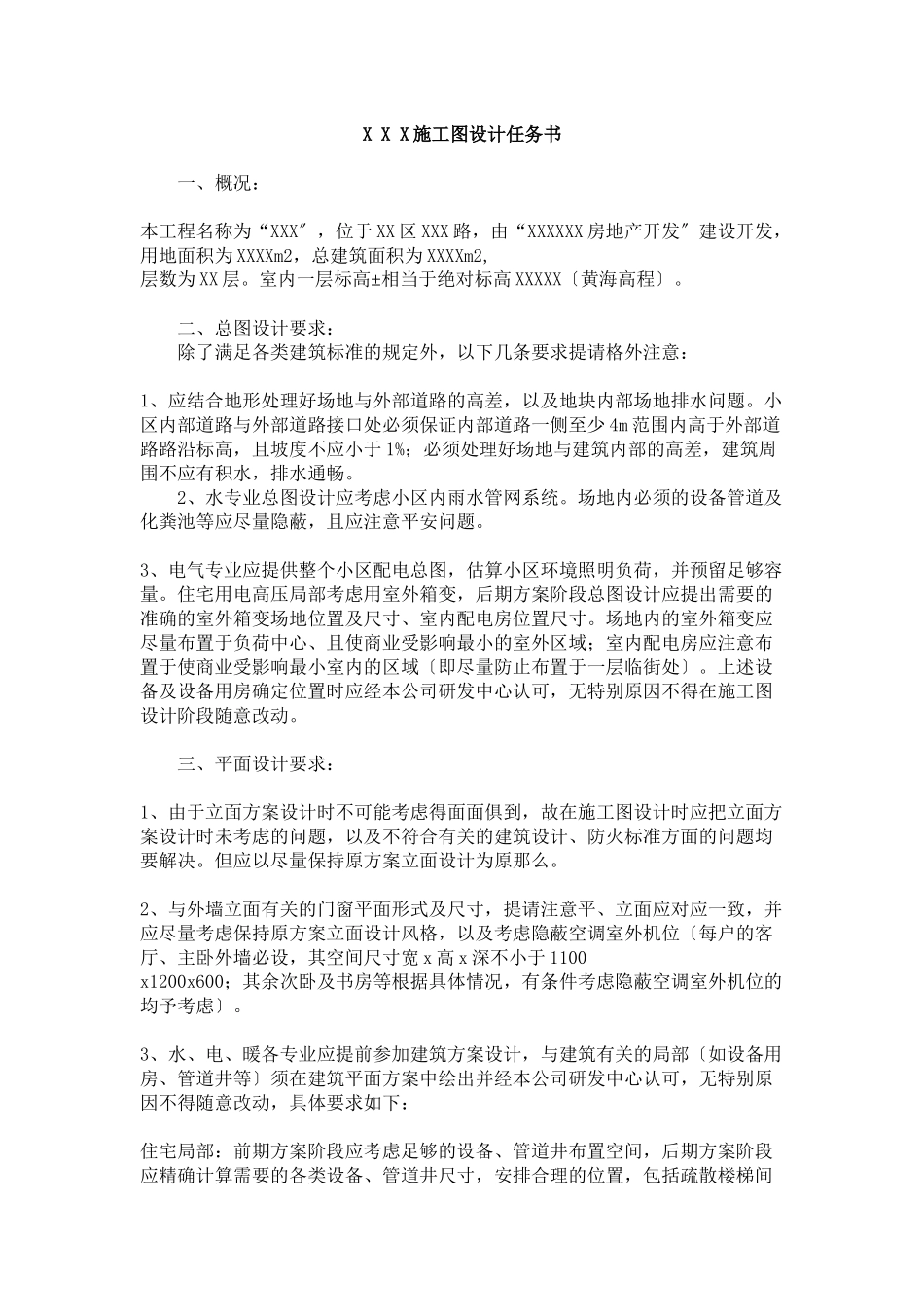

X X X 施工图设计任务书 一、概况： 本工程名称为“XXX〞，位于 XX 区 XXX 路，由“XXXXXX 房地产开发〞建设开发，用地面积为 XXXXm2，总建筑面积为 XXXXm2, 层数为 XX 层。室内一层标高±相当于绝对标高 XXXXX〔黄海高程〕。 二、总图设计要求： 除了满足各类建筑标准的规定外，以下几条要求提请格外注意： 1、应结合地形处理好场地与外部道路的高差，以及地块内部场地排水问题。小区内部道路与外部道路接口处必须保证内部道路一侧至少 4m 范围内高于外部道路路沿标高，且坡度不应小于 1%；必须处理好场地与建筑内部的高差，建筑周围不应有积水，排水通畅。 2、水专业总图设计应考虑小区内雨水管网系统。场地内必须的设备管道及化粪池等应尽量隐蔽，且应注意平安问题。 3、电气专业应提供整个小区配电总图，估算小区环境照明负荷，并预留足够容量。住宅用电高压局部考虑用室外箱变，后期方案阶段总图设计应提出需要的准确的室外箱变场地位置及尺寸、室内配电房位置尺寸。场地内的室外箱变应尽量布置于负荷中心、且使商业受影响最小的室外区域；室内配电房应注意布置于使商业受影响最小室内的区域〔即尽量防止布置于一层临街处〕。上述设备及设备用房确定位置时应经本公司研发中心认可，无特别原因不得在施工图设计阶段随意改动。 三、平面设计要求： 1、由于立面方案设计时不可能考虑得面面俱到，故在施工图设计时应把立面方案设计时未考虑的问题，以及不符合有关的建筑设计、防火标准方面的问题均要解决。但应以尽量保持原方案立面设计为原那么。 2、与外墙立面有关的门窗平面形式及尺寸，提请注意平、立面应对应一致，并应尽量考虑保持原方案立面设计风格，以及考虑隐蔽空调室外机位〔每户的客厅、主卧外墙必设，其空间尺寸宽 x 高 x 深不小于 1100 x1200x600；其余次卧及书房等根据具体情况，有条件考虑隐蔽空调室外机位的均予考虑〕。 3、水、电、暖各专业应提前参加建筑方案设计，与建筑有关的局部〔如设备用房、管道井等〕须在建筑平面方案中绘出并经本公司研发中心认可，无特别原因不得随意改动，具体要求如下： 住宅局部：前期方案阶段应考虑足够的设备、管道井布置空间，后期方案阶段应精确计算需要的各类设备、管道井尺寸，安排合理的位置，包括疏散楼梯间前室的消防栓、消防立管，楼梯间内消防栓〔不能影响疏散宽度〕，水、电管道井，垃圾收集间，正压送风道等。〔为防止因设备专业到后期施工图阶...
