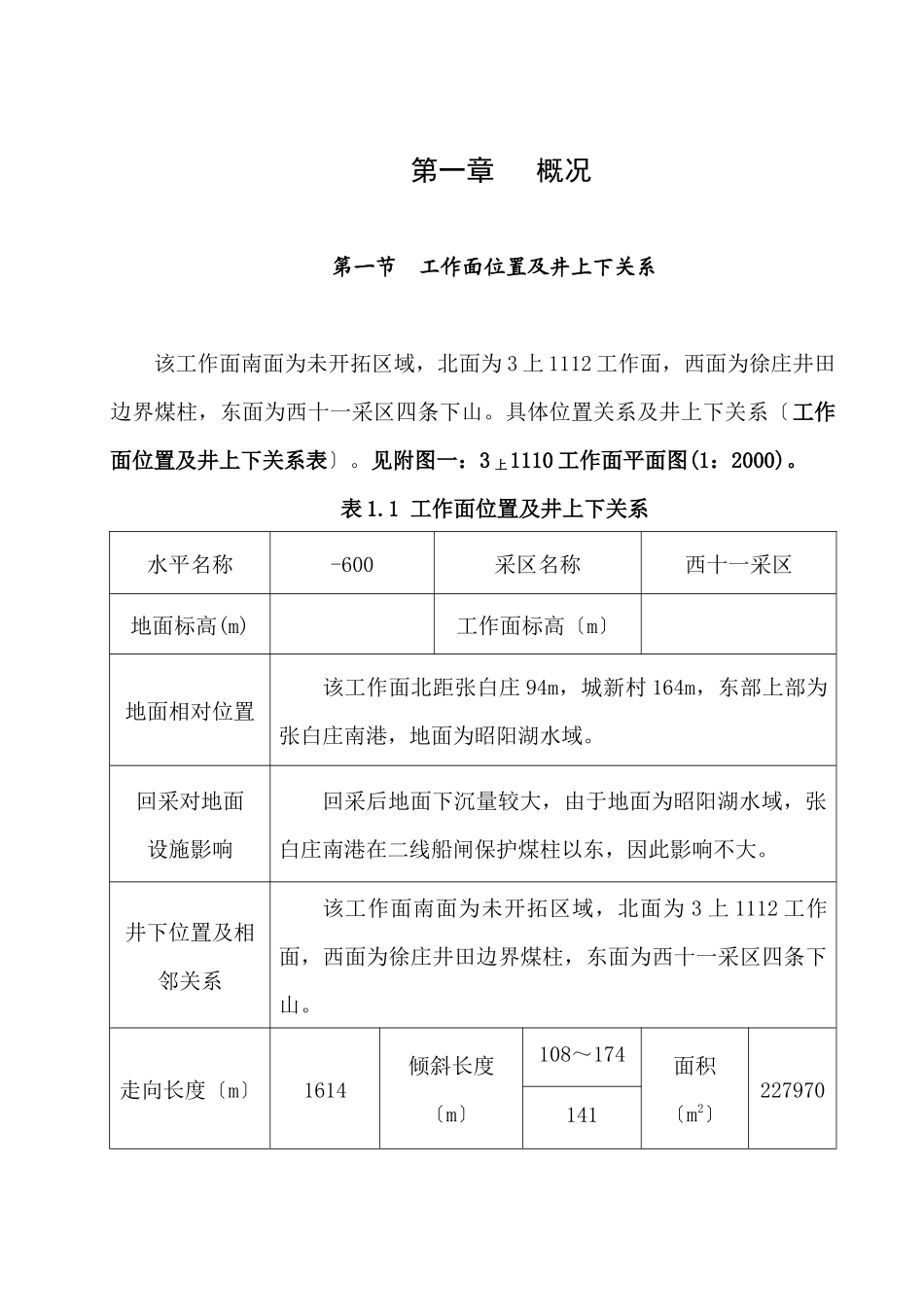

第一章 概况第一节 工作面位置及井上下关系该工作面南面为未开拓区域,北面为 3 上 1112 工作面,西面为徐庄井田边界煤柱,东面为西十一采区四条下山。具体位置关系及井上下关系〔工作面位置及井上下关系表〕。见附图一:3 上1110 工作面平面图(1:2000)。表 1.1 工作面位置及井上下关系水平名称-600采区名称西十一采区地面标高(m)工作面标高〔m〕地面相对位置该工作面北距张白庄 94m,城新村 164m,东部上部为张白庄南港,地面为昭阳湖水域。回采对地面设施影响回采后地面下沉量较大,由于地面为昭阳湖水域,张白庄南港在二线船闸保护煤柱以东,因此影响不大。井下位置及相邻关系该工作面南面为未开拓区域,北面为 3 上 1112 工作面,西面为徐庄井田边界煤柱,东面为西十一采区四条下山。 走向长度〔m〕1614倾斜长度〔m〕108~174面积〔m2〕227970141第二节 煤 层本工作面开采煤层为 3 上煤层,总体为一单斜构造,根据两道及切眼实际揭露的地质情况,煤层厚度稳定,煤层厚度 3.6m~7.0m、平均 5.1m,掘进过程中局部揭露一层夹矸,厚度约 0.3m。煤层倾角 5°~10°,平均 14°。〔煤层情况表〕表 1.2 煤层情况表煤层厚度(m)煤层结构复杂煤层倾角〔度〕5°~25°14°可采指数变异系数〔%〕10稳定程度稳定煤层描述该工作面总体为一单斜构造,根据两道及切眼实际揭露的地质情况,煤层厚度稳定,煤层厚度 3.6m~7.0m、平均 5.1m,掘进过程中局部揭露一层夹矸,厚度约 0.3m。煤层倾角 5°~25°、平均14°左右。煤质情水分M原煤灰分 A净煤挥发分 V发热量 Q原煤全硫 S胶质层厚度Y工业牌号况1.34%10.86%36.15%7184卡/克0.69%16mm气煤该工作面煤质较稳定,煤种较单一。煤灰熔融性较高,是良好的动力用煤。局部存在一层夹矸,厚度约 0.3m。工作面内断层发育,受其影响,在回采过程中切割岩石,对煤质有一定影响。第三节 煤层顶底板本工作面煤层顶底板情况。〔〕。附图二:工作面地层综合柱状图。 煤层顶底板情况顶底板名称岩石名称厚度〔m〕岩性特征老顶中、细粒砂岩79灰白色,成分以石英为主,次为长石,含少量暗色矿物,水平层理,波状层理,下部含粉砂质,见少量植物茎化石。直接顶粉砂岩深灰色,层状,水平层理,缓波状层理,平坦状断口,层面具黑色亮煤碎片,见少量植物茎化石和化石碎片,局部夹有薄层细砂岩。伪顶泥岩深灰色,致密,含植物化石碎片及少量黄铁矿。直接底砂质泥岩灰色,致密,性脆,含砂量均匀夹...
