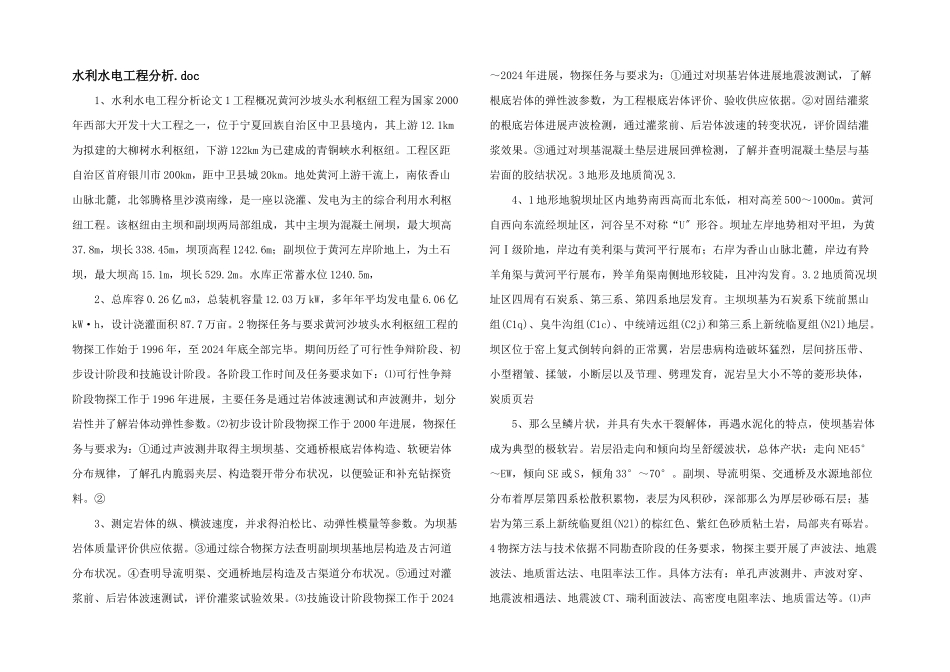

水利水电工程分析.doc 1、水利水电工程分析论文 1 工程概况黄河沙坡头水利枢纽工程为国家 2000年西部大开发十大工程之一，位于宁夏回族自治区中卫县境内，其上游 12.1km为拟建的大柳树水利枢纽，下游 122km 为已建成的青铜峡水利枢纽。工程区距自治区首府银川市 200km，距中卫县城 20km。地处黄河上游干流上，南依香山山脉北麓，北邻腾格里沙漠南缘，是一座以浇灌、发电为主的综合利用水利枢纽工程。该枢纽由主坝和副坝两局部组成，其中主坝为混凝土闸坝，最大坝高37.8m，坝长 338.45m，坝顶高程 1242.6m；副坝位于黄河左岸阶地上，为土石坝，最大坝高 15.1m，坝长 529.2m。水库正常蓄水位 1240.5m， 2、总库容 0.26 亿 m3，总装机容量 12.03 万 kW，多年年平均发电量 6.06 亿kW·h，设计浇灌面积 87.7 万亩。2 物探任务与要求黄河沙坡头水利枢纽工程的物探工作始于 1996 年，至 2024 年底全部完毕。期间历经了可行性争辩阶段、初步设计阶段和技施设计阶段。各阶段工作时间及任务要求如下：⑴可行性争辩阶段物探工作于 1996 年进展，主要任务是通过岩体波速测试和声波测井，划分岩性并了解岩体动弹性参数。⑵初步设计阶段物探工作于 2000 年进展，物探任务与要求为：①通过声波测井取得主坝坝基、交通桥根底岩体构造、软硬岩体分布规律，了解孔内脆弱夹层、构造裂开带分布状况，以便验证和补充钻探资料。② 3、测定岩体的纵、横波速度，并求得泊松比、动弹性模量等参数。为坝基岩体质量评价供应依据。③通过综合物探方法查明副坝坝基地层构造及古河道分布状况。④查明导流明渠、交通桥地层构造及古渠道分布状况。⑤通过对灌浆前、后岩体波速测试，评价灌浆试验效果。⑶技施设计阶段物探工作于 2024～2024 年进展，物探任务与要求为：①通过对坝基岩体进展地震波测试，了解根底岩体的弹性波参数，为工程根底岩体评价、验收供应依据。②对固结灌浆的根底岩体进展声波检测，通过灌浆前、后岩体波速的转变状况，评价固结灌浆效果。③通过对坝基混凝土垫层进展回弹检测，了解并查明混凝土垫层与基岩面的胶结状况。3 地形及地质简况 3. 4、1 地形地貌坝址区内地势南西高而北东低，相对高差 500～1000m。黄河自西向东流经坝址区，河谷呈不对称“U〞形谷。坝址左岸地势相对平坦，为黄河Ⅰ级阶地，岸边有美利渠与黄河平行展布；右岸为香山山脉北麓，岸边有羚羊角渠与黄河平行展布，羚羊角渠南侧地形较陡，且冲沟...
