法兰盘机械加工工艺说明书

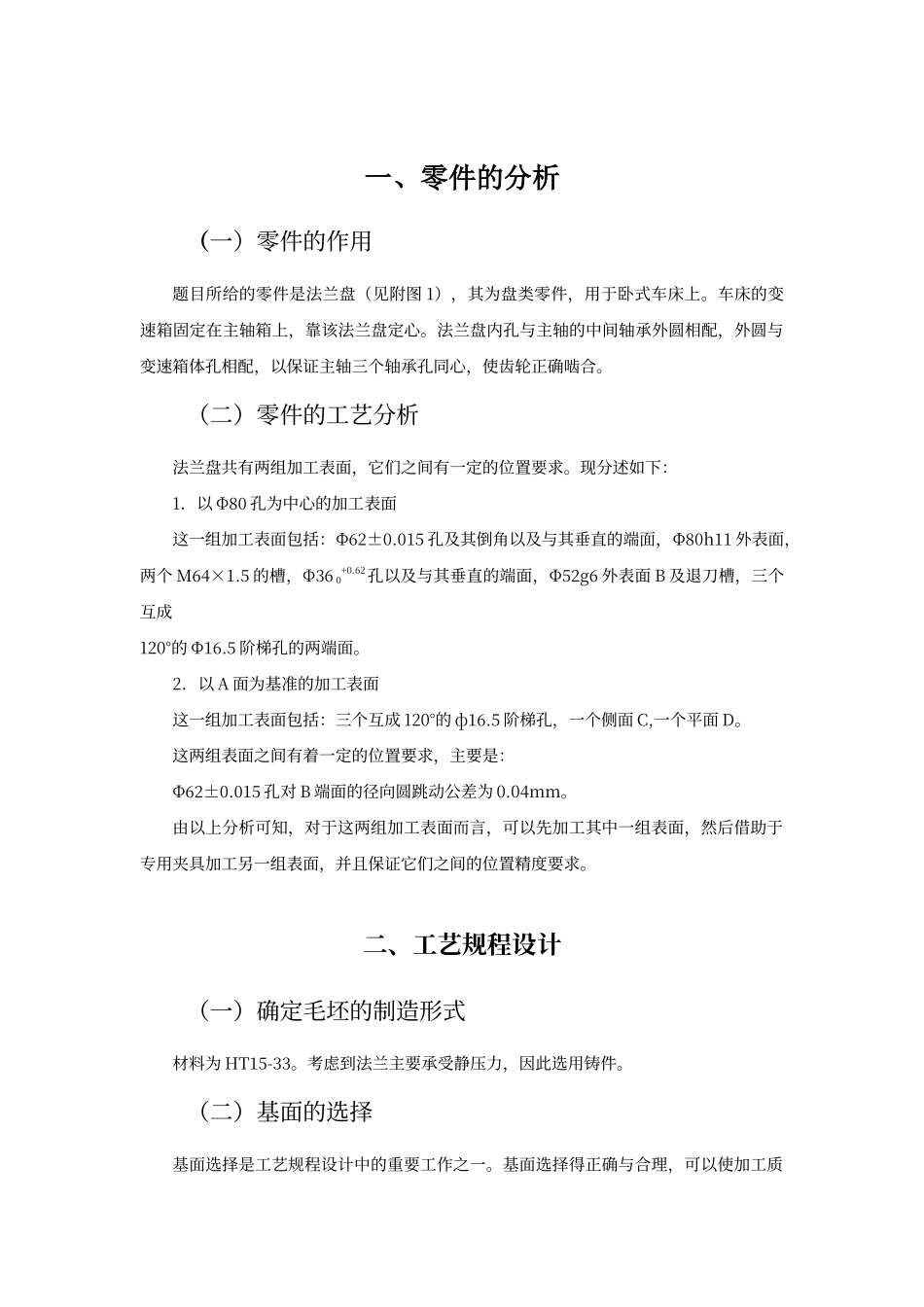

法兰盘机械加工工艺说明书_第1页
1/15

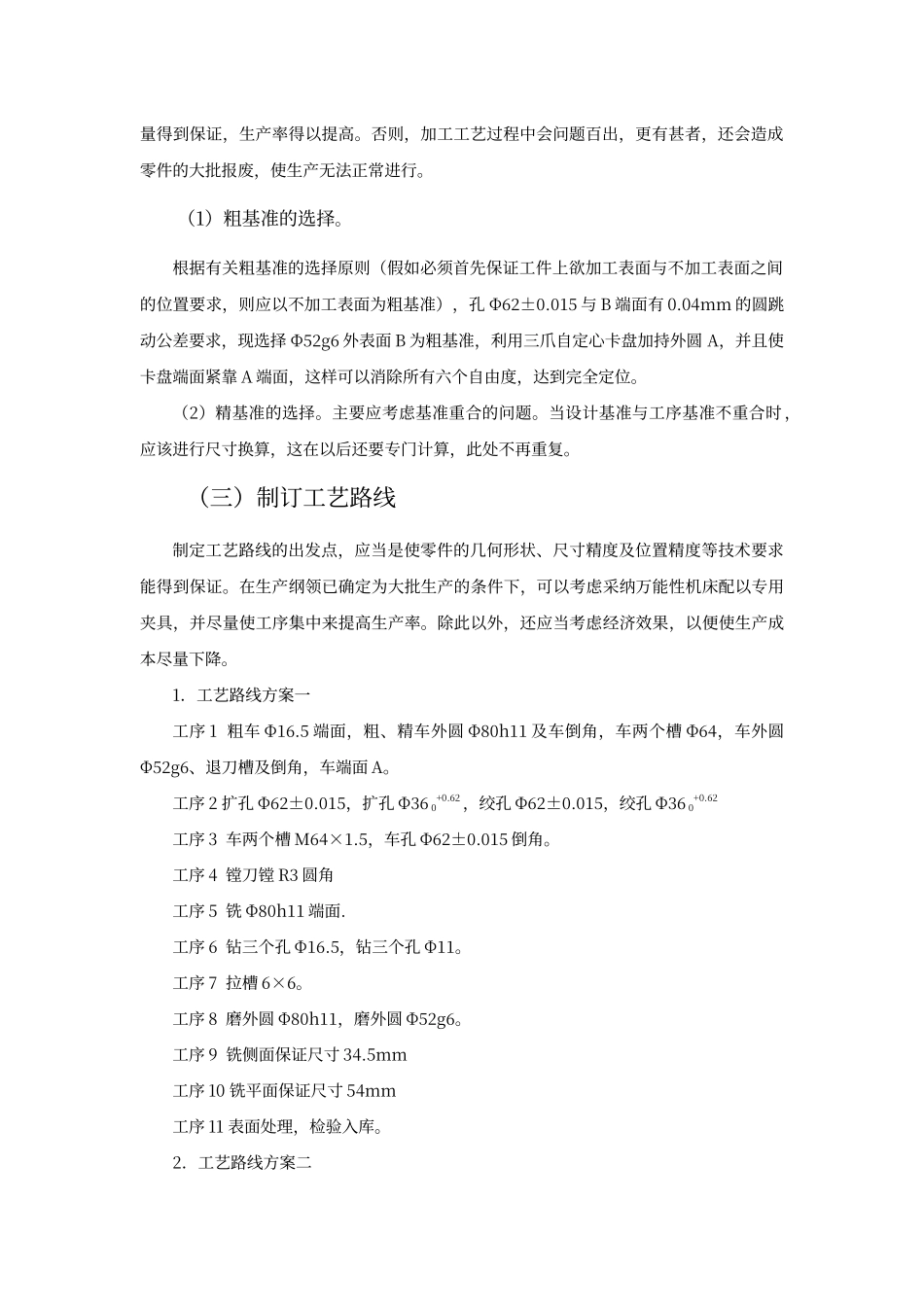

法兰盘机械加工工艺说明书_第2页
2/15

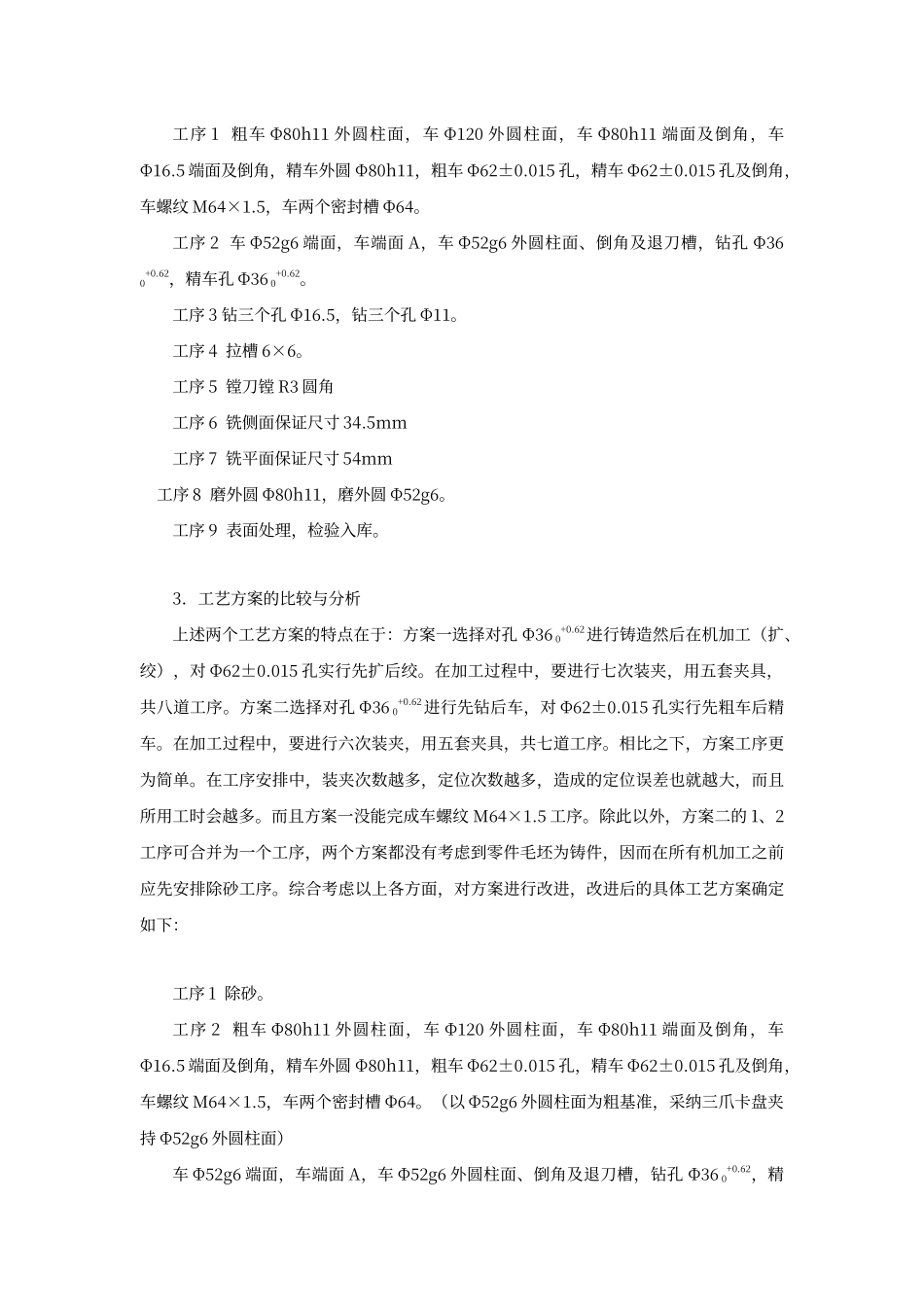

法兰盘机械加工工艺说明书_第3页
3/15
一、零件的分析(一)零件的作用题目所给的零件是法兰盘(见附图 1),其为盘类零件,用于卧式车床上。车床的变速箱固定在主轴箱上,靠该法兰盘定心。法兰盘内孔与主轴的中间轴承外圆相配,外圆与变速箱体孔相配,以保证主轴三个轴承孔同心,使齿轮正确啮合。(二)零件的工艺分析法兰盘共有两组加工表面,它们之间有一定的位置要求。现分述如下:1.以 Φ80 孔为中心的加工表面这一组加工表面包括:Φ62±0.015 孔及其倒角以及与其垂直的端面,Φ80h11 外表面,两个 M64×1.5 的槽,Φ36 0+0.62孔以及与其垂直的端面,Φ52g6 外表面 B 及退刀槽,三个互成120°的 Φ16.5 阶梯孔的两端面。2.以 A 面为基准的加工表面这一组加工表面包括:三个互成 120°的 ф16.5 阶梯孔,一个侧面 C,一个平面 D。这两组表面之间有着一定的位置要求,主要是:Φ62±0.015 孔对 B 端面的径向圆跳动公差为 0.04mm。由以上分析可知,对于这两组加工表面而言,可以先加工其中一组表面,然后借助于专用夹具加工另一组表面,并且保证它们之间的位置精度要求。二、工艺规程设计(一)确定毛坯的制造形式材料为 HT15-33。考虑到法兰主要承受静压力,因此选用铸件。(二)基面的选择基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理,可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中会问题百出,更有甚者,还会造成零件的大批报废,使生产无法正常进行。(1)粗基准的选择。根据有关粗基准的选择原则(假如必须首先保证工件上欲加工表面与不加工表面之间的位置要求,则应以不加工表面为粗基准),孔 Φ62±0.015 与 B 端面有 0.04mm 的圆跳动公差要求,现选择 Φ52g6 外表面 B 为粗基准,利用三爪自定心卡盘加持外圆 A,并且使卡盘端面紧靠 A 端面,这样可以消除所有六个自由度,达到完全定位。(2)精基准的选择。主要应考虑基准重合的问题。当设计基准与工序基准不重合时 ,应该进行尺寸换算,这在以后还要专门计算,此处不再重复。(三)制订工艺路线制定工艺路线的出发点,应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到保证。在生产纲领已确定为大批生产的条件下,可以考虑采纳万能性机床配以专用夹具,并尽量使工序集中来提高生产率。除此以外,还应当考虑经济效果,以便使生产成本尽量下降。1.工艺路线方案一工序 1 粗车 Φ16.5 端面,粗、精车外圆 Φ80h11 及车倒角,车...
